سیستم‌های اعلام حریق

سیستم‌های هوشمند اعلام حریق، گامی فراتر از رویکردهای سنتی برداشته و با بهره‌گیری از فناوری‌های نوین نظیر اینترنت اشیا (IoT) و پردازش‌های پیشرفته میکروپروسسوری، بالاترین سطح ایمنی و سرعت عمل را به ارمغان می‌آورند. در شرکت «تک لاد»، ما با ارائه راهکارهای هوشمند و کاملاً یکپارچه با سیستم‌های مدیریت ساختمان (BMS)، شبکه‌ای از دتکتورهای آدرس‌پذیر با قابلیت پایش مداوم (به صورت 24/7) را طراحی و اجرا می‌کنیم که علاوه بر تشخیص زودهنگام و نقطه‌زنِ حریق در همان ثانیه‌های ابتدایی، آلارم‌های کاذب را به نزدیک 0% کاهش می‌دهند. این سیستم‌ها با تحلیل هوشمند داده‌های محیطی، قادرند در زمان بروز بحران، فرآیندهای حیاتی مانند کنترل سیستم‌های تهویه، فراخوانی آسانسورها و مدیریت مسیرهای تخلیه را به طور خودکار هدایت کرده و مدیریت یکپارچه ایمنی را برای دارایی‌های شما تضمین کنند.

سیستم‌های اعلام حریق: خط مقدم دفاع در برابر آتش

حریق، یکی از مخرب‌ترین حوادثی است که می‌تواند در کسری از ثانیه، جان انسان‌ها و سرمایه‌های کلان را به خطر بیندازد. در مدیریت بحران آتش‌سوزی، «زمان» طلایی‌ترین فاکتور است. کشف زودهنگام حریق پیش از گسترش آن، تفاوت بین یک حادثه کوچک و یک فاجعه جبران‌ناپذیر را رقم می‌زند. گروه تک لاد، با تکیه بر دانش مهندسی روز و استانداردهای معتبر جهانی (مانند NFPA و EN54)، پیشرفته‌ترین سیستم‌های اعلام حریق را برای حفاظت یکپارچه از پروژه‌های مسکونی، تجاری و صنعتی شما ارائه می‌دهد.

سیستم اعلام حریق چیست؟

سیستم اعلام حریق (Fire Alarm System) مجموعه‌ای یکپارچه از تجهیزات الکترونیکی است که با هدف تشخیص زودهنگام علائم حریق (دود، حرارت، شعله یا گازهای سمی) طراحی شده است. این سیستم پس از تشخیص خطر، با استفاده از هشدارهای صوتی و بصری، ساکنین را برای تخلیه سریع مطلع ساخته و همزمان می‌تواند فرمان‌های کنترلی حیاتی را به سایر سیستم‌های ایمنی ساختمان (مانند اطفاء حریق، مدیریت دود، آسانسورها و کنترل تردد) ارسال کند.

برای دریافت مشاوره شماره خود را وارد کنید

انواع سیستم‌های اعلام حریق

بر اساس تکنولوژی پردازش سیگنال و نحوه ارتباط تجهیزات، سیستم‌های اعلام حریق به سه دسته اصلی تقسیم می‌شوند:

۱. سیستم‌های اعلام حریق متعارف (Conventional Fire Alarm Systems)

این نوع، قدیمی‌ترین و ساده‌ترین تکنولوژی اعلام حریق است. در این سیستم، ساختمان به نواحی مختلفی به نام «زون» (Zone) تقسیم می‌شود. چندین دتکتور و شستی در یک مدار به هم متصل شده و یک زون را تشکیل می‌دهند.

نحوه عملکرد: اگر دتکتوری فعال شود، پنل مرکزی تنها می‌تواند تشخیص دهد که حریق در کدام «زون» رخ داده است، اما مکان دقیق دتکتور مشخص نیست.
کاربرد: مناسب برای پروژه‌های کوچک، ساختمان‌های مسکونی کم‌طبقه و فروشگاه‌های کوچک.
مزایا: هزینه اولیه پایین، نصب و راه‌اندازی ساده.

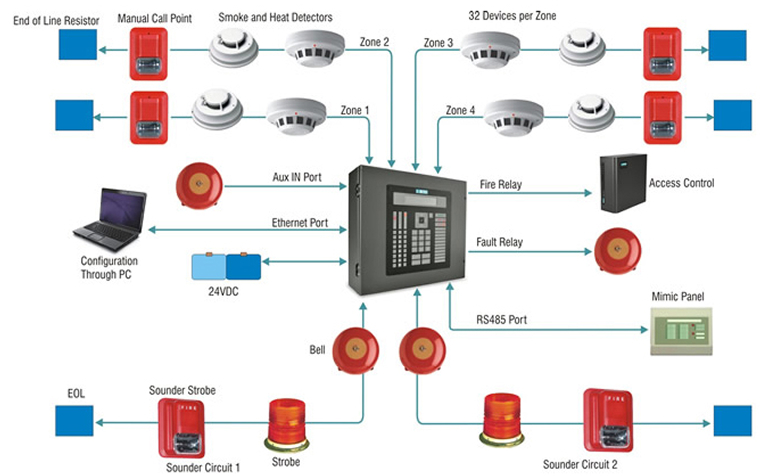

۲. سیستم‌های اعلام حریق آدرس‌پذیر (Addressable Fire Alarm Systems)

این سیستم‌ها نسل هوشمند و پیشرفته اعلام حریق هستند. در سیستم آدرس‌پذیر، هر یک از تجهیزات (دتکتورها، شستی‌ها، آژیرها و ماژول‌ها) دارای یک آدرس اختصاصی و منحصربه‌فرد (ID) در شبکه هستند.

نحوه عملکرد: پنل مرکزی (FACP) به صورت مداوم با تمامی تجهیزات در ارتباط است و وضعیت آن‌ها را بررسی می‌کند. در صورت بروز حریق یا خرابی، سیستم دقیقاً اعلام می‌کند که کدام قطعه در کدام اتاق یا نقطه ساختمان فعال شده است.
کاربرد: برج‌های مسکونی و اداری، بیمارستان‌ها، مجتمع‌های تجاری بزرگ، پالایشگاه‌ها و فرودگاه‌ها.
مزایا: دقت بسیار بالا در نقطه‌یابی حریق، کاهش چشمگیر آلارم‌های کاذب، قابلیت برنامه‌ریزی نرم‌افزاری پیچیده (Cause & Effect)، و عیب‌یابی آسان.

۳. سیستم‌های اعلام حریق بی‌سیم (Wireless Fire Alarm Systems)

در این تکنولوژی، ارتباط بین تجهیزات و پنل مرکزی به جای کابل‌کشی مسی، از طریق امواج رادیویی (RF) ایمن و رمزنگاری شده برقرار می‌شود.

کاربرد: ساختمان‌های تاریخی، موزه‌ها، پروژه‌هایی با محدودیت کابل‌کشی و یا کمپ‌های موقت.
مزایا: نصب بسیار سریع بدون نیاز به تخریب، انعطاف‌پذیری بالا.

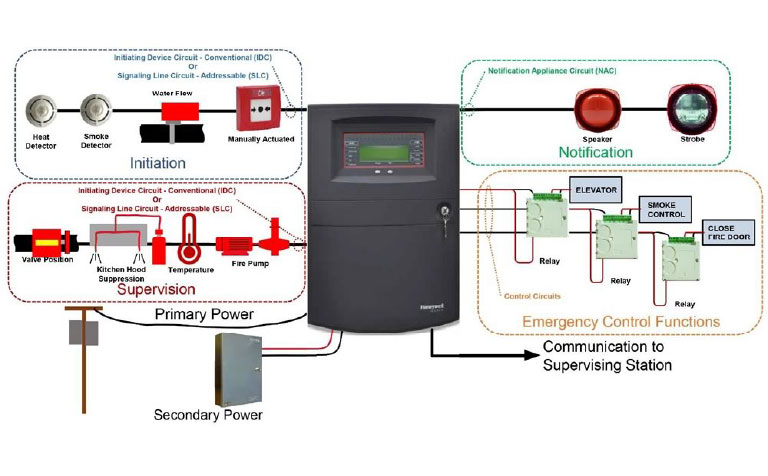

تجهیزات و اجزای تشکیل‌دهنده

یک سیستم اعلام حریق استاندارد از چهار بخش اصلی تشکیل می‌شود:

مرکز کنترل اعلام حریق (Fire Alarm Control Panel – FACP):

مغز متفکر سیستم که وظیفه دریافت سیگنال‌ها، پردازش اطلاعات، مانیتورینگ سلامت شبکه و صدور فرمان‌های هشدار و کنترل را بر عهده دارد. ولتاژ کاری این پنل‌ها معمولاً $24 V$ DC است و دارای باتری‌های پشتیبان برای زمان قطع برق هستند.

تجهیزات تشخیص (Initiating Devices):

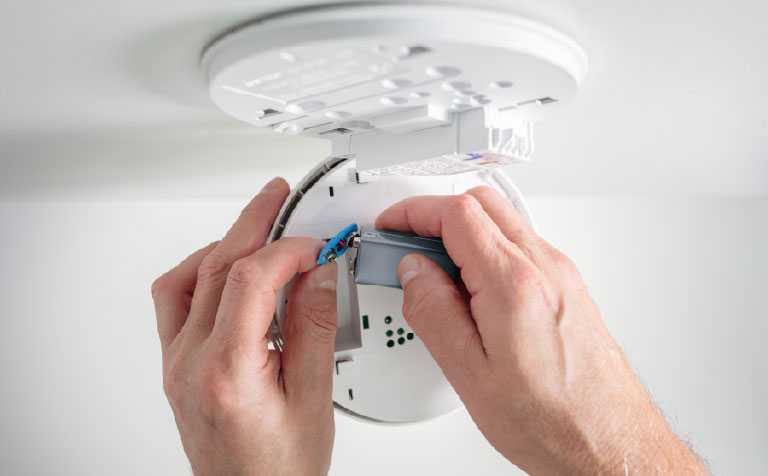

دتکتورهای دود (Smoke Detectors): از نوع نوری (اپتیکال) یا یونیزاسیون.
دتکتورهای حرارتی (Heat Detectors): حساس به دمای ثابت یا نرخ سریع افزایش دما (ROR).
دتکتورهای ترکیبی (Multi-Sensor): تلفیقی از سنسور دود و حرارت برای کاهش خطای تشخیص.
دتکتورهای شعله (Flame Detectors): تشخیص امواج مادون قرمز یا ماوراء بنفش شعله (IR/UV).
دتکتورهای گاز (Gas Detectors): تشخیص نشت گازهای خطرناک مانند مونوکسید کربن () یا متان ( $C H_{4}$ ).
شستی‌های اعلام حریق (Manual Call Points): برای اعلام دستی حریق توسط افراد حاضر در محل.

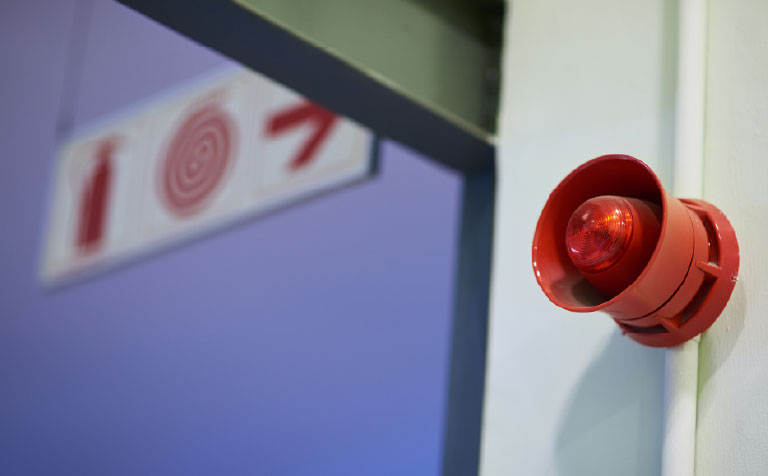

تجهیزات هشداردهنده (Notification Appliances):

شامل آژیرها (Sounders)، فلاشرها (Beacons)، آژیرفلاشرها و زنگ‌ها که وظیفه اطلاع‌رسانی عمومی برای تخلیه محل را دارند.

تجهیزات رابط و کنترلی (Interfaces & Modules):

ماژول‌های ورودی و خروجی که برای یکپارچه‌سازی اعلام حریق با سایر سیستم‌ها (مانند قطع برق، توقف آسانسورها در طبقه همکف، فعال‌سازی دمپرهای دود و اگزاست فن‌ها) استفاده می‌شوند.

اهداف و کاربردهای سیستم اعلام حریق

کشف زودهنگام: شناسایی خطر در مرحله پنهان (پیش از شعله‌ور شدن کامل).
حفظ جان افراد (Life Safety): فراهم کردن زمان کافی برای تخلیه ایمن ساختمان.
حفاظت از اموال (Property Protection): کاهش خسارات مالی از طریق تسریع در عملیات اطفاء.
مدیریت هوشمند بحران: هدایت یکپارچه تجهیزات مکانیکی و الکتریکی ساختمان در شرایط اضطراری.

چرا راهکارهای اعلام حریق گروه تک لاد؟

گروه تک لاد با درک حساسیت این سیستم‌ها، تنها به تامین تجهیزات دارای تاییدیه‌های بین‌المللی (UL, FM, LPCB) و تاییدیه سازمان آتش‌نشانی می‌پردازد. خدمات ما شامل طراحی مهندسی، محاسبه دقیق افت ولتاژ و باتری، جانمایی صحیح دتکتورها، نصب اصولی، راه‌اندازی نرم‌افزاری و سرویس و نگهداری دوره‌ای است تا اطمینان حاصل شود سیستم شما در لحظه خطر، بی‌نقص عمل خواهد کرد.

سیستم‌های هوشمند اعلام حریق آدرس‌پذیر اتوماتیک: اوج فناوری در تشخیص و مدیریت بحران

در دنیای پیشرفته امروز، سرعت و دقت در تشخیص حریق، مرز بین مهار ایمن یک حادثه و بروز فجایع جبران‌ناپذیر است. سیستم‌های هوشمند اعلام حریق آدرس‌پذیر اتوماتیک، مدرن‌ترین و قابل‌اعتمادترین تکنولوژی در حوزه ایمنی ساختمان‌ها به شمار می‌روند. در شرکت تک لاد حریق، ما با بهره‌گیری از این سیستم‌های پیشرفته، بالاترین سطح حفاظت را برای پروژه‌های پیچیده و حساس شما به ارمغان می‌آوریم.

در ادامه، به بررسی جامع این سیستم‌ها، انواع تجهیزات و کاربردهای آن‌ها می‌پردازیم:

سیستم هوشمند آدرس‌پذیر اتوماتیک چیست؟

برخلاف سیستم‌های متعارف (Conventional) که تنها منطقه (Zone) حریق را نشان می‌دهند، در سیستم‌های آدرس‌پذیر، هر قطعه (دتکتور، شستی، آژیر و ماژول) دارای یک آدرس و شناسه اختصاصی است. هنگامی که حریقی رخ می‌دهد، کنترل‌پنل مرکزی دقیقاً نقطه شروع حریق را با ذکر نام اتاق یا طبقه روی نمایشگر نشان می‌دهد.

واژه «هوشمند» (Intelligent) به این معناست که دتکتورها صرفاً یک سنسور ساده نیستند؛ بلکه دارای ریزپردازنده (Microprocessor) بوده و می‌توانند داده‌های محیطی (مانند میزان غلظت دود یا تغییرات دما) را در کسری از ثانیه تحلیل کنند. این هوش توزیع‌شده باعث می‌شود سیستم بتواند تفاوت بین دود واقعی حریق و بخار آب یا گرد و غبار را تشخیص داده و آلارم‌های کاذب را به نزدیک برساند.

انواع تجهیزات در سیستم‌های آدرس‌پذیر هوشمند

این سیستم‌ها از اجزای مختلفی تشکیل شده‌اند که به صورت اتوماتیک و یکپارچه با هم کار می‌کنند:

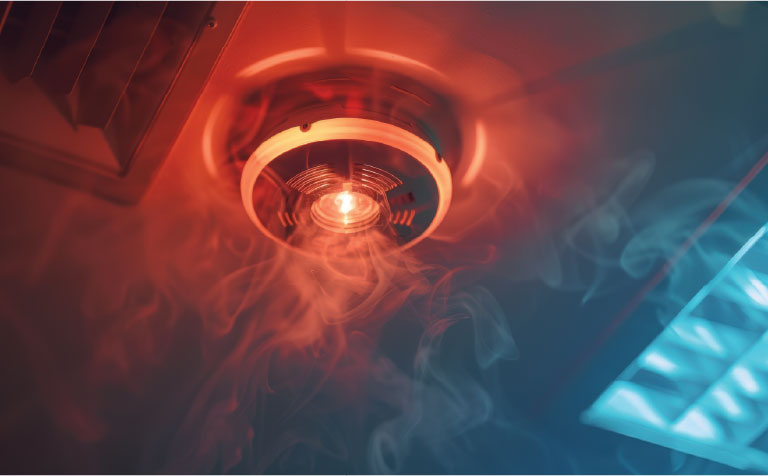

دتکتورهای دودی هوشمند (Intelligent Smoke Detectors): با استفاده از تکنولوژی‌های پیشرفته (مانند سنسورهای فتوالکتریک چندگانه)، کوچکترین ذرات دود ناشی از حریق‌های پنهان را پیش از شعله‌ور شدن تشخیص می‌دهند.
دتکتورهای حرارتی هوشمند (Intelligent Heat Detectors): قابلیت برنامه‌ریزی برای واکنش به دمای ثابت (مثلاً ) یا واکنش به نرخ سریع افزایش دما (Rate of Rise) را دارند و برای محیط‌هایی مانند آشپزخانه‌های صنعتی یا موتورخانه‌ها ایده‌آل هستند.
دتکتورهای ترکیبی یا مولتی‌سنسور (Multi-Sensor Detectors): به طور همزمان دود، حرارت و گاهی گاز مونوکسید کربن (CO) را پایش می‌کنند. ترکیب این پارامترها با الگوریتم‌های هوشمند، بالاترین دقت و سریع‌ترین زمان واکنش را تضمین می‌کند.

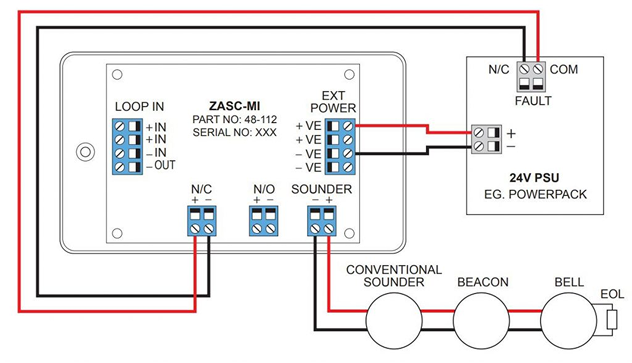

ماژول‌های کنترلی و مانیتورینگ (Modules): این قطعات حیاتی، وظیفه ارتباط سیستم اعلام حریق با سایر تجهیزات ساختمان را بر عهده دارند. به صورت اتوماتیک آسانسورها را به طبقه همکف هدایت می‌کنند، سیستم‌های تهویه مطبوع (HVAC) را خاموش می‌کنند تا از گسترش دود جلوگیری شود، و درب‌های کنترل تردد را آزاد می‌کنند.

برای دریافت مشاوره شماره خود را وارد کنید

کاربردهای سیستم هوشمند آدرس‌پذیر اتوماتیک

این سیستم‌ها به دلیل دقت بی‌نظیر، پایش و قابلیت مدیریت هزاران قطعه در یک شبکه، برای پروژه‌های متوسط تا بسیار بزرگ و حساس طراحی شده‌اند:

برج‌های مسکونی و مجتمع‌های تجاری بزرگ: در این ساختمان‌ها با تعدد اتاق‌ها و طبقات، پیدا کردن سریع نقطه دقیق حریق حیاتی است. سیستم آدرس‌پذیر زمان جستجو را به صفر می‌رساند.
بیمارستان‌ها و مراکز درمانی: به دلیل حساسیت بیماران و نیاز به تخلیه مرحله‌ای و بدون ایجاد ترس (Panic)، سیستم‌های هوشمند با برنامه‌ریزی دقیق سناریوهای تخلیه، بهترین انتخاب هستند.
دیتاسنترها و اتاق‌های سرور: در این مکان‌ها، ثانیه‌ها ارزش میلیاردی دارند. دتکتورهای هوشمند می‌توانند حریق را در مرحله «پیش از دود» تشخیص داده و به صورت اتوماتیک سیستم‌های اطفای گازی (مانند FM200 یا Novec 1230) را فعال کنند.
صنایع، پالایشگاه‌ها و نیروگاه‌ها: محیط‌های صنعتی پر از نویزهای الکترومغناطیسی و آلاینده‌ها هستند. دتکتورهای هوشمند با فیلتر کردن این نویزها، پایداری سیستم ایمنی را در شرایط سخت صنعتی حفظ می‌کنند.
هتل‌ها و موزه‌ها: امکان یکپارچه‌سازی کامل (Integration) این سیستم‌ها با سیستم مدیریت هوشمند ساختمان (BMS) امکان‌پذیر است که کنترل جامعی را در اختیار مدیریت مجموعه قرار می‌دهد.

خدمات شرکت «تک لاد حریق» در این حوزه

ما در تک لاد، صرفاً فروشنده تجهیزات نیستیم؛ بلکه شریک ایمنی شما هستیم. مهندسان ما با تسلط کامل بر استانداردهای بین‌المللی نظیر NFPA و EN54، خدمات زیر را ارائه می‌دهند:

مشاوره و طراحی مهندسی: انتخاب بهترین برندها و جایگذاری دقیق سنسورها بر اساس نوع کاربری و معماری فضا.
تامین تجهیزات: ارائه به‌روزترین پنل‌ها و دتکتورهای آدرس‌پذیر از معتبرترین برندهای جهانی.
نصب، راه‌اندازی و برنامه‌نویسی: برنامه‌نویسی تخصصی پنل‌ها برای اجرای پیچیده‌ترین سناریوهای کنترلی (Cause & Effect) و یکپارچه‌سازی با اطفای حریق اتوماتیک.
تعمیر و نگهداری دوره‌ای: اطمینان از عملکرد صحیح و کالیبره بودن سنسورهای هوشمند در طول زمان.

برای دریافت مشاوره تخصصی و ارتقای سطح ایمنی پروژه خود به بالاترین استانداردهای جهانی، شماره تماس خود را در فرم بالا قرار بدهید تا کارشناسان دپارتمان اعلام حریق تک لاد با شما تماس بگیرید.

سیستم‌های هوشمند اعلام حریق آدرس‌پذیر اتوماتیک بی‌سیم (Wireless): ایمنی یکپارچه بدون محدودیت کابل‌کشی

گاهی در پروژه‌های حساس، اجرای کابل‌کشی‌های طولانی و تخریب دیوارها برای نصب تجهیزات ایمنی، غیرممکن یا بسیار هزینه‌بر است. در چنین شرایطی، سیستم‌های هوشمند اعلام حریق آدرس‌پذیر اتوماتیک بی‌سیم (Wireless) به عنوان پیشرفته‌ترین راهکار مهندسی وارد عمل می‌شوند. شرکت تک لاد حریق با ارائه این سیستم‌های مدرن، بالاترین سطح ایمنی را بدون نیاز به تغییرات فیزیکی در ساختار ساختمان شما تضمین می‌کند.

در ادامه، به بررسی تخصصی این سیستم‌ها، اجزای تشکیل‌دهنده و کاربردهای حیاتی آن‌ها می‌پردازیم:

سیستم اعلام حریق آدرس‌پذیر بی‌سیم چیست؟

این سیستم‌ها تمام قابلیت‌های پردازشی و هوشمند سیستم‌های آدرس‌پذیر سیمی را دارا هستند؛ با این تفاوت که انتقال داده‌ها بین سنسورها و کنترل‌پنل مرکزی، به جای کابل، از طریق امواج رادیویی (RF) ایمن و رمزنگاری‌شده (معمولاً در باندهای فرکانسی نظیر $MHz$ ) انجام می‌شود. هر تجهیز بی‌سیم دارای باتری‌های لیتیومی با طول عمر بالا (بین تا $10$ سال) است و به صورت لحظه‌ای با شبکه در ارتباط می‌باشد.

یکی از جذاب‌ترین ویژگی‌های این فناوری، قابلیت اجرای سیستم‌های هیبریدی (Hybrid) است؛ به این معنا که می‌توان سیستم بی‌سیم را به عنوان بخشی توسعه‌یافته به یک سیستم اعلام حریق سیمی موجود متصل کرد.

انواع تجهیزات در سیستم‌های هوشمند بی‌سیم

تجهیزات این سیستم‌ها از نظر عملکرد مشابه نمونه‌های سیمی هستند، اما از تکنولوژی ارتباط رادیویی دوطرفه بهره می‌برند:

ماژول‌های مترجم (Translators) و توسعه‌دهنده (Expanders): این قطعات قلب تپنده سیستم‌های بی‌سیم هستند. ماژول مترجم به لوپ سیمی پنل متصل شده و ارتباط رادیویی را با تجهیزات بی‌سیم برقرار می‌کند. توسعه‌دهنده‌ها نیز برای افزایش برد سیگنال‌ها در فواصل دورتر یا عبور از موانع معماری استفاده می‌شوند.
دتکتورهای هوشمند بی‌سیم (دودی، حرارتی و مولتی‌سنسور): این سنسورها با الگوریتم‌های پردازش هوشمند، تغییرات محیطی را بررسی کرده و سیگنال‌های حریق یا خرابی (مانند افت ولتاژ باتری) را به صورت بی‌سیم به پنل ارسال می‌کنند.
شستی‌های اعلام حریق بی‌سیم (Wireless Manual Call Points): برای اعلام دستی حریق توسط افراد حاضر در محل، با قابلیت نصب فوری روی هر سطحی طراحی شده‌اند.
آژیرها و فلاشرهای بی‌سیم (Wireless Sounders & Beacons): تجهیزات هشدار دیداری و شنیداری که به محض دریافت فرمان از پنل، به صورت همگام (Synchronized) فعال می‌شوند تا فرآیند تخلیه به سرعت انجام گیرد.

کاربردهای استراتژیک سیستم‌های آدرس‌پذیر بی‌سیم

به دلیل حذف کامل هزینه‌ها و زمان کابل‌کشی، این سیستم‌ها در کاربری‌های خاصی بی‌رقیب هستند:

موزه‌ها، اماکن تاریخی و فرهنگی: در ساختمان‌های میراث فرهنگی که هرگونه سوراخ‌کاری، تخریب یا نصب داکت روی دیوارها و سقف‌های تزئینی ممنوع است، سیستم‌های بی‌سیم تنها راهکار استاندارد و مجاز محسوب می‌شوند.
پروژه‌های در حال بهره‌برداری (بیمارستان‌ها، هتل‌ها و ادارات): ارتقا یا نصب سیستم اعلام حریق در مکانی که در حال کار است، معمولاً با اختلال همراه است. تجهیزات بی‌سیم در کمترین زمان ممکن و بدون ایجاد گرد و غبار، آلودگی صوتی و تعطیلی بخش‌ها نصب و راه‌اندازی می‌شوند.
سوله‌های صنعتی و انبارهای موقت: در محیط‌هایی با سقف‌های بسیار بلند یا کارگاه‌هایی که چیدمان آن‌ها دائماً تغییر می‌کند، جابجایی تجهیزات بی‌سیم به سادگی و بدون نیاز به تغییر در زیرساخت شبکه انجام می‌شود.
توسعه ساختمان‌های موجود: زمانی که قصد اضافه کردن یک بخش جدید به ساختمانی را دارید که ظرفیت لوپ‌های سیمی آن تکمیل شده یا مسیر کابل‌کشی مسدود است، استفاده از ماژول‌های بی‌سیم بهترین گزینه اقتصادی و فنی است.

برای دریافت مشاوره شماره خود را وارد کنید

خدمات تخصصی «تک لاد حریق» در حوزه سیستم‌های بی‌سیم

طراحی و اجرای شبکه‌های بی‌سیم نیازمند دانش تخصصی در زمینه نقشه‌برداری سیگنال (Radio Survey) و مقابله با تداخلات فرکانسی است. متخصصان ما در تک لاد خدمات زیر را بر اساس استانداردهای سخت‌گیرانه‌ای نظیر EN54-25 ارائه می‌دهند:

امکان‌سنجی و ارزیابی سیگنال در محل پروژه: برای جانمایی دقیق تجهیزات و تضمین پایداری $100%$ ارتباط رادیویی.
تأمین تجهیزات برندهای معتبر جهانی: ارائه محصولاتی با قابلیت اطمینان بالا و باتری‌های پشتیبان قدرتمند.
نصب، برنامه‌نویسی و یکپارچه‌سازی: راه‌اندازی سیستم‌های تمام بی‌سیم یا هیبریدی و اتصال آن‌ها به سیستم‌های اطفای حریق.
پشتیبانی و سرویس‌های دوره‌ای: پایش مداوم سطح سیگنال‌ها و تعویض به موقع باتری‌ها برای حفظ بالاترین سطح آمادگی سیستم.

با سیستم‌های اعلام حریق بی‌سیم تک لاد، محدودیت‌های معماری را کنار بگذارید و ایمنی هوشمند را در کوتاه‌ترین زمان تجربه کنید. برای مشاوره فنی شماره تماس خود را در فرم بالا وارد کنید.

معرفی سیستم‌های اعلام حریق متعارف (Conventional): سادگی، پایداری و اطمینان

در دنیای حفاظت از ساختمان‌ها در برابر آتش، سیستم‌های اعلام حریق متعارف (Conventional) به عنوان اصیل‌ترین، شناخته‌شده‌ترین و مقرون‌به‌صرفه‌ترین راهکار پایه شناخته می‌شوند. این سیستم‌ها با ساختاری ساده اما بسیار قابل اعتماد، سال‌هاست که وظیفه خطیر حفاظت از جان و مال انسان‌ها را در پروژه‌های کوچک و متوسط بر عهده دارند. گروه تک لاد با ارائه معتبرترین برندهای تجهیزات اعلام حریق متعارف، ایمنی پایه‌ای ساختمان شما را با استانداردهای روز دنیا تضمین می‌کند.

سیستم اعلام حریق متعارف چیست و چگونه کار می‌کند؟

در یک سیستم متعارف (کانونشنال)، منطق تشخیص و اعلام حریق بر پایه تقسیم‌بندی فیزیکی ساختمان به نواحی مختلف به نام «زون» (Zone) استوار است.

به جای اینکه هر قطعه یک آدرس دیجیتال داشته باشد، مجموعه‌ای از دتکتورها و شستی‌ها (معمولاً تا حداکثر ۲۰ الی ۲۵ قطعه در هر زون، بسته به استاندارد) در یک مدار الکتریکی پیوسته به هم متصل شده و یک زون را تشکیل می‌دهند. این مدار در نهایت به پنل مرکزی متصل می‌شود.

سیستم بر اساس تغییرات جریان الکتریکی کار می‌کند. در حالت عادی، جریان ثابتی در مدار برقرار است. هنگامی که یک دتکتور دود یا حرارت را حس کند و یا شخصی شستی را فشار دهد، مقاومت مدار تغییر کرده و جریان افزایش می‌یابد. پنل مرکزی این تغییر را به عنوان حریق تشخیص داده و آژیرها را به صدا در می‌آورد.

نکته کلیدی: در این سیستم، پنل مرکزی تنها می‌تواند نشان دهد که حریق در کدام زون (مثلاً طبقه دوم) رخ داده است، اما مشخص نمی‌کند دقیقاً کدام دتکتور در آن طبقه فعال شده است.

تجهیزات و اجزای سیستم متعارف

یک سیستم اعلام حریق متعارف از اجزای به هم پیوسته زیر تشکیل شده است:

پنل مرکزی (Conventional FACP):

مغز متفکر سیستم که معمولاً در ظرفیت‌های ۲، ۴، ۸، ۱۶ و بالاتر (تعداد زون‌ها) تولید می‌شود. این پنل با ولتاژ کاری DC کار می‌کند و مجهز به باتری‌های پشتیبان برای مواقع قطع برق است. پنل وضعیت حریق، خطای مدار باز (Open Circuit) و اتصال کوتاه (Short Circuit) را نمایش می‌دهد.

تجهیزات تشخیص (Initiating Devices):

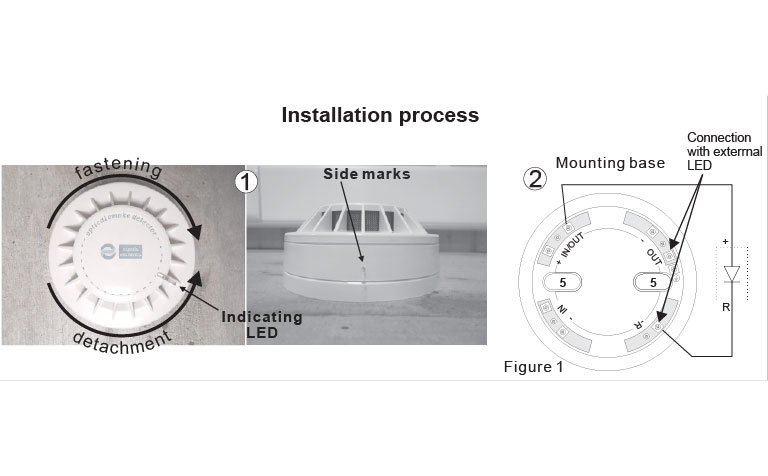

دتکتور دود متعارف: حساس به ذرات دود با تکنولوژی فوتوالکتریک.
دتکتور حرارتی متعارف: در دو نوع دمای ثابت (Fixed Temp) و حساس به نرخ افزایش دما (ROR).
دتکتور ترکیبی متعارف (Multi-Sensor): ترکیبی از سنسور دود و حرارت.

شستی اعلام حریق (Manual Call Point – MCP):

کلیدهای فشاری قرمز رنگ که در مسیرهای خروج نصب می‌شوند تا افراد در صورت مشاهده حریق، سیستم را به صورت دستی فعال کنند.

تجهیزات هشدار (Notification Devices):

آژیرها، فلاشرها و آژیرفلاشرهای متعارف که در مدارهای مجزا (Sounder Circuits) به پنل متصل می‌شوند و وظیفه اعلام عمومی خطر را دارند.

مقاومت انتهای خط (End of Line – EOL):

یک قطعه الکترونیکی کوچک (معمولاً یک مقاومت با مقدار مشخص مانند $4.7 k Ω$ یا $6.8 k Ω$ ) که در انتهای خط هر زون و مدار آژیر نصب می‌شود. پنل به کمک این قطعه، پیوستگی و سلامت کابل‌کشی را به صورت مداوم مانیتور می‌کند.

مزایا و محدودیت‌های سیستم متعارف

مزایا:

هزینه اولیه پایین: تجهیزات این سیستم نسبت به نوع آدرس‌پذیر به مراتب ارزان‌تر هستند.
نصب و راه‌اندازی ساده: نیاز به برنامه‌نویسی نرم‌افزاری پیچیده ندارد و راه‌اندازی آن سریع است.
تعمیر و نگهداری آسان: به دلیل ساختار ساده الکترونیکی، عیب‌یابی و تعویض قطعات پیچیدگی کمتری دارد.

محدودیت‌ها:

عدم تشخیص دقیق نقطه حریق: تنها محدوده (زون) مشخص می‌شود که برای ساختمان‌های بزرگ زمان‌بر است.
کابل‌کشی بیشتر: هر زون و هر مدار آژیر به کابل‌کشی مجزا تا پنل مرکزی نیاز دارد.
عیب‌یابی دشوار در خطوط طولانی: پیدا کردن قطعه معیوب در یک زون با ۲۰ دتکتور نیازمند بررسی تک‌تک آن‌هاست.
