سیستم‌های صوت عمومی آنالوگ (Analog PA Systems)
با وجود پیشرفت‌های چشمگیر در فناوری‌های تحت شبکه، «سیستم‌های صوت عمومی آنالوگ» همچنان به عنوان یکی از پایدارترین، قابل‌اعتمادترین و مقرون‌به‌صرفه‌ترین راهکارها برای توزیع صدا در ساختمان‌ها، مجتمع‌ها و فضاهای صنعتی شناخته می‌شوند. این سیستم‌ها که بر پایه انتقال مستقیم سیگنال‌های الکتریکی روی کابل‌های مسی استوار هستند، هسته اصلی ارتباطات صوتی در بسیاری از پروژه‌های کوچک تا بسیار بزرگ را تشکیل می‌دهند.
سیستم صوت عمومی آنالوگ چیست؟
سیستم صوت آنالوگ (Analog Public Address System)، مجموعه‌ای از تجهیزات سخت‌افزاری است که در آن، صدا (امواج مکانیکی) به سیگنال‌های پیوسته الکتریکی (آنالوگ) تبدیل شده و از طریق کابل‌کشی فیزیکی (معمولاً کابل‌های مسی دو رشته) از تجهیزات مرکزی (آمپلی‌فایرها) به بلندگوها منتقل می‌شود. برخلاف سیستم‌های تحت شبکه (IP) که صدا را به بسته‌های دیتای دیجیتال تبدیل می‌کنند، در سیستم‌های آنالوگ، شکل موج سیگنال الکتریکی دقیقاً متناسب با شکل موج صدای اصلی است.
این سیستم‌ها به دلیل معماری مستقیم و عدم وابستگی به سوئیچ‌ها و سرورهای شبکه، دارای پایداری ذاتی بسیار بالایی هستند و به عنوان راهکار کلاسیک و استاندارد صنعت صوت شناخته می‌شوند.
سیستم صوت آنالوگ چگونه عمل می‌کند؟
نحوه عملکرد این سیستم‌ها بر پایه زنجیره‌ای از فرآیندهای الکترونیکی است که در چهار مرحله اصلی خلاصه می‌شود:
- دریافت (Input): امواج صوتی توسط میکروفون دریافت شده و به سیگنال الکتریکی ضعیف (در حد میلی‌ولت) تبدیل می‌شوند. همچنین منابع دیگری مانند پخش‌کننده‌های موسیقی (USB/Radio) نیز سیگنال‌های خطی (Line Level) تولید می‌کنند.
- پیش‌تقویت و ترکیب (Pre-Amplification & Mixing): سیگنال‌های ضعیف وارد میکسر یا پری‌آمپلی‌فایر (Pre-Amp) می‌شوند. در اینجا، سیگنال‌ها تا سطح استاندارد تقویت شده، فرکانس‌های آن‌ها تنظیم می‌شود (Equalization – زیر و بم کردن صدا) و در صورت وجود چند ورودی (مثلاً میکروفون و موسیقی پس‌زمینه)، با یکدیگر ترکیب می‌شوند.
- تقویت قدرت (Power Amplification): سیگنال پردازش‌شده وارد پاور آمپلی‌فایر می‌شود. وظیفه این دستگاه، افزایش شدید توان سیگنال (ولتاژ و جریان) است تا بتواند دیافراگم بلندگوها را به حرکت درآورد. در این مرحله، توان خروجی برای تغذیه خطوط صوتی تنظیم می‌گردد.
- توزیع و پخش (Output/Distribution): سیگنال قدرتمند از طریق کابل‌های مسی به بلندگوها می‌رسد و مجدداً به انرژی مکانیکی (صوت) تبدیل شده و در محیط پخش می‌شود.
انواع سیستم‌های صوت آنالوگ
سیستم‌های آنالوگ بر اساس روش انتقال قدرت به بلندگوها به دو دسته کلی و بسیار مهم تقسیم می‌شوند:
۱. سیستم‌های امپدانس پایین (اهمی – Low Impedance):
در این روش، آمپلی‌فایر مستقیماً به بلندگوها متصل می‌شود (معمولاً با مقاومت ۴، ۸ یا ۱۶ اهم).
- ویژگی‌ها: این سیستم بالاترین کیفیت و تفکیک صدا را ارائه می‌دهد (مناسب برای موسیقی حرفه‌ای).
- محدودیت‌ها: به دلیل مقاومت پایین، افت ولتاژ در مسیرهای طولانی بسیار زیاد است. بنابراین، کابل‌کشی نباید طولانی باشد (معمولاً زیر ۲۰ الی ۳۰ متر) و تعداد بلندگوهای متصل به هر کانال بسیار محدود است.
- کاربرد: کافه‌های کوچک، سالن‌های کنفرانس، سینمای خانگی و سالن‌های ورزشی کوچک.
۲. سیستم‌های ولتاژ ثابت (ولتی 100V Line Systems / V70):
این سیستم، راهکار مهندسی برای غلبه بر محدودیت‌های سیستم اهمی در پروژه‌های بزرگ است.
- مکانیسم: در خروجی آمپلی‌فایر، یک ترانسفورماتور افزاینده (Step-up Transformer) قرار دارد که ولتاژ سیگنال را به ۷۰ یا ۱۰۰ ولت افزایش می‌دهد (با کاهش جریان، افت در کابل‌ها به شدت کاهش می‌یابد). در پشت هر بلندگو نیز یک ترانسفورماتور کاهنده (Step-down) وجود دارد که ولتاژ را مجدداً برای بلندگو کاهش می‌دهد.
- ویژگی‌ها: امکان کابل‌کشی تا صدها متر، امکان اتصال موازی ده‌ها بلندگو روی یک خط کابل (Daisy-chaining)، و تنظیم توان هر بلندگو به صورت مجزا (Tap Setting).
- کاربرد: سیستم‌های پیجینگ گسترده، کارخانجات، بیمارستان‌ها، پارک‌ها و مجتمع‌های تجاری.
اهداف استفاده از سیستم‌های صوت آنالوگ
- ارتباطات و پیجینگ پایدار: ایجاد یک بستر ارتباطی بدون تاخیر (Zero Latency) برای فراخوانی افراد یا اعلام کدهای درون‌سازمانی.
- موسیقی پس‌زمینه (BGM): ایجاد فضای آکوستیک مطبوع در لابی‌ها، رستوران‌ها و فروشگاه‌ها با پخش پیوسته و یکنواخت موسیقی.
- هشدار و تخلیه (Voice Alarm): یکپارچگی با سیستم‌های اعلام حریق (مانند آنچه تک لاد در راهکارهای ایمنی خود ارائه می‌دهد) برای پخش پیام‌های آژیر و تخلیه اضطراری با بالاترین سطح اطمینان، چرا که سیستم‌های آنالوگ در برابر قطعی‌های شبکه و هک شدن مقاوم هستند.
- برنامه‌ریزی زمانی: پخش زنگ‌های هشدار، اذان، یا پیام‌های شیفت کاری در مدارس و صنایع.
برای دریافت مشاوره شماره خود را وارد کنید
کاربردهای سیستم‌های آنالوگ
با توجه به ویژگی‌های ذکر شده، این سیستم‌ها در محیط‌های زیر بیشترین کاربرد را دارند:
- محیط‌های آموزشی: مدارس و دانشگاه‌ها برای پخش زنگ، پیجینگ دانش‌آموزان و پخش مراسم در حیاط (با استفاده از بلندگوهای شیپوری).
- مراکز درمانی و بیمارستان‌ها: به دلیل نیاز به پایداری بالا ۱۰۰٪ و عدم وابستگی به سرورهای شبکه برای پیجینگ کدهای اضطراری.
- صنایع و کارخانجات بزرگ: سوله‌های تولیدی که فواصل طولانی دارند، بهترین کاندیدا برای خطوط ۱۰۰ ولت هستند. کابل‌کشی ساده و بلندگوهای صنعتی در این محیط‌ها عالی عمل می‌کنند.
- فضاهای سبز و پارک‌ها: پوشش مساحت‌های وسیع با استفاده از کابل‌کشی‌های طولانی و بلندگوهای ستونی/شیپوری مقاوم در برابر آب.
- مراکز خرید متوسط و کوچک: تامین موسیقی پس‌زمینه و تبلیغات با کمترین هزینه راه‌اندازی و نگهداری.
- هتل‌ها و مجتمع‌های اقامتی: توزیع صدای یکنواخت در راهروها و لابی (در کنار سیستم‌های مدیریت هتلی تک لاد).
مزایای سیستم صوت عمومی آنالوگ
- قابلیت اطمینان و پایداری (Reliability): به دلیل سادگی ساختار، خرابی در این سیستم‌ها بسیار نادر است. یک آمپلی‌فایر آنالوگ می‌تواند دهه‌ها بدون وقفه کار کند.
- استقلال از زیرساخت IT: نیازی به سوئیچ شبکه، آدرس IP، تنظیمات روتر و پهنای باند ندارد. قطع شدن شبکه کامپیوتری ساختمان هیچ تاثیری روی پیجینگ اضطراری نخواهد گذاشت.
- بدون تاخیر (Zero Latency): انتقال سیگنال با سرعت نور انجام می‌شود و برخلاف شبکه‌های دیجیتال، پردازش بسته‌ها باعث تاخیر (Delay) در پخش زنده صدا نمی‌شود.
- مقرون‌به‌صرفه بودن: هزینه اولیه خرید تجهیزات (آمپلی‌فایر و بلندگوها) به مراتب کمتر از سیستم‌های IP است.
- نگهداری و تعمیرات آسان: عیب‌یابی خطوط آنالوگ با یک مولتی‌متر ساده انجام می‌شود و نیازی به تکنسین‌های متخصص شبکه ندارد.
- امنیت سایبری کامل: سیستم‌های آنالوگ قابل هک شدن از طریق شبکه اینترنت نیستند که این موضوع در مراکز حساس امنیتی یک مزیت بزرگ است.
تجهیزات تشکیل‌دهنده سیستم صوت آنالوگ
سیستم‌های ارائه‌شده توسط گروه تک لاد شامل مجموعه‌ای از بهترین تجهیزات در کلاس جهانی است:
۱. منابع تغذیه صوتی:

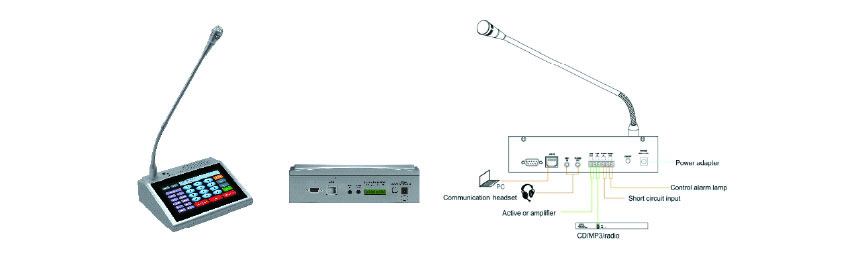

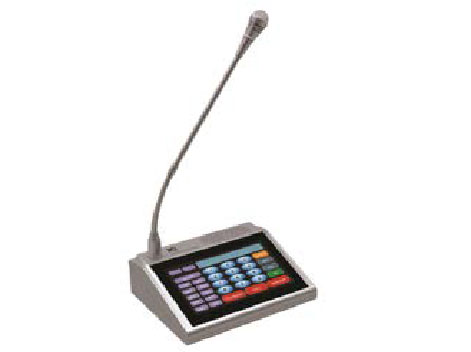

- میکروفون‌های رومیزی (Paging Mic): دارای کلیدهای پیش‌زنگ (Chime) و سوئیچ‌های فشاری برای صحبت.
- سورس‌های پخش (Audio Sources): دستگاه‌های پخش رادیو، USB، بلوتوث و پخش‌کننده‌های پیام‌های از پیش ضبط شده (Message Player).
۲. تجهیزات مرکزی (آمپلی‌فایرها):
- آمپلی‌فایرهای میکس‌کننده (Mixer Amplifiers): دستگاه‌های همه‌کاره (All-in-One) که پری‌آمپ، میکسر و پاورآمپلی‌فایر را در یک جعبه دارند و برای پروژه‌های کوچک تا متوسط ایده‌آل هستند. این دستگاه‌ها معمولاً دارای قابلیت زون‌بندی (مثلاً ۵ زون مجزا) روی پنل خود هستند.
- پاور آمپلی‌فایرهای مجزا (Power Amplifiers): برای پروژه‌های بزرگ با توان‌های بالا (مثلاً ۱۰۰۰ وات به بالا در خطوط ۱۰۰ ولت) که به صورت رک‌مونت (Rack-mount) نصب می‌شوند.
۳. تجهیزات زون‌بندی و کنترل:

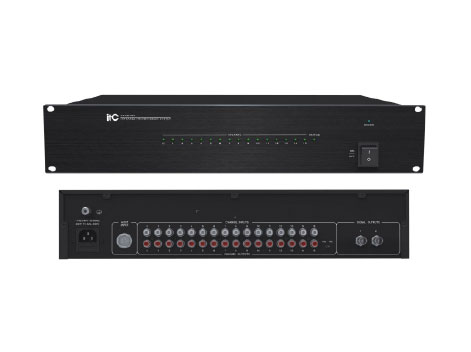

- سلکتور زون (Zone Selector): برای انتخاب اینکه صدا به کدام طبقه یا بخش ارسال شود (تا ده‌ها زون در سیستم‌های آنالوگ بزرگ).
- کنترل‌کننده‌های حجم صدا (Volume Controllers – Attenuators): ولوم‌های دیواری که در مسیر خط ۱۰۰ ولت قرار می‌گیرند تا کاربران در هر اتاق بتوانند صدای بلندگوی خود را کم، زیاد یا قطع کنند (این ولوم‌ها دارای رله‌های بای‌پس ۲۴ ولت برای شرایط اضطراری نیز هستند).
۴. خروجی‌ها (بلندگوها):
- بلندگوهای سقفی توکار و روکار: مجهز به ترانس‌مچینگ ۱۰۰ ولت.
- بلندگوهای دیواری و ستونی: برای فضاهای بدون سقف کاذب.
- بلندگوهای شیپوری (هورن): برای محوطه‌های باز و پرصدا.
۵. زیرساخت ارتباطی:
- کابل‌های صوتی: کابل‌های دو رشته مسی (اغلب با سطح مقطع ۱.۵ یا ۲.۵ میلی‌متر مربع، بسته به توان و طول مسیر). برای سیستم‌های تخلیه (Voice Evac) از کابل‌های مقاوم در برابر حریق استفاده می‌شود.
خدمات گروه تک لاد در راه‌اندازی سیستم‌های آنالوگ
- طراحی خطوط ۱۰۰ ولت نیازمند محاسبات دقیق افت مسیر و تطبیق امپدانس است. گروه تک لاد با تخصص مهندسی خود، سیستم‌های آنالوگ را با رویکردی مدرن اجرا می‌کند:
- محاسبه دقیق توان آمپلی‌فایرها بر اساس متراژ کابل‌کشی و تعداد بلندگوها.
- طراحی زون‌بندی هوشمندانه با استفاده از ماتریس‌های صوتی آنالوگ.
- تامین تجهیزات باکیفیت و صنعتی.
- تلفیق و یکپارچه‌سازی سیستم صوت آنالوگ با سیستم اعلام حریق جهت ایجاد بستر تخلیه امن (EVAC).
