سسیتم‌های مدیریت دود

سیستم مدیریت و کنترل دود، شبکه‌ای یکپارچه و هوشمند از تجهیزات مکانیکی (فن‌ها، دمپرها)، الکتریکی (تابلوهای فرمان، کابل‌ها) و عناصر معماری (کانال‌ها، پرده‌های دود، شفت‌ها) است که با هدف کنترل حرکت، هدایت و تخلیه دود و گازهای ناشی از احتراق طراحی می‌شود.

راهنمای جامع سیستم‌های مدیریت و کنترل دود حریق (Smoke Management Systems)

در بررسی سوانح و حوادث آتش‌سوزی در سراسر جهان، یک واقعیت تلخ و علمی همواره تکرار می‌شود: بیش از $80%$ از تلفات جانی در آتش‌سوزی‌ها نه به دلیل سوختگی و برخورد مستقیم با شعله‌های آتش، بلکه به دلیل استنشاق گازهای سمی، خفگی ناشی از دود و از دست دادن مسیرهای فرار به واسطه کاهش دید رخ می‌دهد. دود ناشی از حریق ترکیبی کشنده از مونوکسید کربن ()، سیانید هیدروژن ( $H CN$ )، دی‌اکسید کربن ( $C O_{2}$ ) و ذرات معلق بسیار ریز است که در کمتر از چند دقیقه می‌تواند سیستم تنفسی انسان را از کار بیندازد.

از سوی دیگر، دمای بسیار بالای این گازها (که گاهی به بیش از $C$ تا $C$ می‌رسد) می‌تواند باعث تخریب یکپارچگی سازه ساختمان و گسترش سریع حریق (پدیده Flashover) شود. به همین دلیل، طراحی، تامین و اجرای سیستم‌های مدیریت دود (Smoke Management Systems) یکی از ارکان جدایی‌ناپذیر مهندسی ایمنی حریق (Fire Safety Engineering) در معماری مدرن است. این مقاله جامع که توسط دپارتمان مهندسی گروه تک لاد (تک لاد حریق) تهیه شده است، به بررسی صفر تا صد این سیستم‌های حیاتی می‌پردازد.

سیستم مدیریت دود چیست؟

این سیستم به طور مستقل عمل نمی‌کند، بلکه به صورت یکپارچه با سیستم‌های اعلام حریق (Fire Alarm Systems) و اطفاء حریق (مانند اسپرینکلرها) در ارتباط است. به محض اینکه دتکتورهای دود، بروز حریق را در یک زون (منطقه) تشخیص دهند، سیگنالی به پنل مرکزی ارسال شده و سناریوی از پیش برنامه‌ریزی شده برای مدیریت دود به صورت کاملاً خودکار (Automatic) فعال می‌شود. هدف نهایی این سیستم، ایمن نگه‌داشتن مسیرهای خروج، محبوس کردن دود در منطقه حریق و تخلیه ایمن آن به فضای باز خارج از ساختمان است.

برای دریافت مشاوره شماره خود را وارد کنید

این سیستم چگونه عمل می‌کند؟

مبنای عملکرد سیستم‌های مدیریت دود بر اساس قوانین ترمودینامیک، دینامیک سیالات و کنترل فشار هوا استوار است. زمانی که حریق رخ می‌دهد، گازهای داغ به دلیل کاهش چگالی (سبک شدن) به سمت بالا حرکت می‌کنند (نیروی شناوری حرارتی). این گازها پس از برخورد با سقف، به صورت افقی پخش می‌شوند. سیستم مدیریت دود از طریق دو استراتژی و مکانیزم اصلی با این پدیده مقابله می‌کند:

۱. تخلیه فیزیکی (Smoke Exhaust): خارج کردن مستقیم دود از کانون حریق با استفاده از مکش مکانیکی (فن‌های قدرتمند) یا مکش طبیعی (دریچه‌های سقفی).

۲. ایجاد اختلاف فشار (Pressure Differential): تزریق هوای تازه به فضاهای امن (مانند راه‌پله‌ها، شفت آسانسورها و لابی‌های امن) جهت ایجاد فشار مثبت. بر اساس استانداردهای بین‌المللی (مانند $NFP A 92$ )، سیستم باید بتواند اختلاف فشاری در حدود تا $P a$ (پاسکال) بین فضای امن و منطقه حریق ایجاد کند. این اختلاف فشار ( $Δ P$ ) باعث می‌شود دود نتواند برخلاف جریان هوا حرکت کرده و به مسیرهای فرار نفوذ کند.

انواع سیستم‌های مدیریت و تهویه دود

طراحی سیستم مدیریت دود بسته به کاربری، حجم فضا و الزامات سازمان آتش‌نشانی متفاوت است و به دسته‌های زیر تقسیم می‌شود:

۱. سیستم تهویه طبیعی (Natural Smoke Ventilation)

این روش بیشتر در فضاهای یکپارچه و با سقف بلند مانند سوله‌های صنعتی، انبارها، سالن‌های ورزشی و آتریوم‌ها کاربرد دارد. در این سیستم از دریچه‌های دود اتوماتیک (AOV – Automatic Opening Vents) در سقف استفاده می‌شود. هنگام حریق، این دریچه‌ها باز شده و دود به دلیل گرمای خود (اثر دودکشی یا Stack Effect) به صورت طبیعی خارج می‌شود. همزمان دریچه‌هایی در تراز پایین ساختمان برای ورود هوای تازه (Make-up Air) باز می‌شوند تا جریان همرفتی تکمیل گردد.

۲. سیستم تهویه مکانیکی دود (Mechanical Smoke Exhaust)

در ساختمان‌های تجاری، بیمارستان‌ها و فضاهای بسته، از سیستم‌های مکانیکی با استفاده از اگزاست فن‌های مقاوم در برابر حریق (Smoke Exhaust Fans) استفاده می‌شود. این فن‌ها دود را مکیده و از طریق کانال‌های مقاوم در برابر حریق (Fire Rated Ducts) به بیرون پرتاب می‌کنند. این سیستم‌ها قابلیت اطمینان بسیار بالایی دارند زیرا مستقل از شرایط جوی بیرون و دمای داخل عمل می‌کنند.

۳. سیستم فشار مثبت راه‌پله‌ها (Stairwell Pressurization)

حیاتی‌ترین سیستم برای برج‌ها و ساختمان‌های بلندمرتبه است. راه‌پله‌ها تنها مسیر فرار ساکنین در زمان حریق هستند. سیستم فشار مثبت با استفاده از فن‌های تزریق هوا (Supply Fans) که در پایین یا بالای ساختمان نصب می‌شوند، هوای تازه را به داخل شفت راه‌پله پمپاژ می‌کند. این کار راه‌پله را به یک کپسول پرفشار تبدیل می‌کند که دود امکان ورود به آن را ندارد.

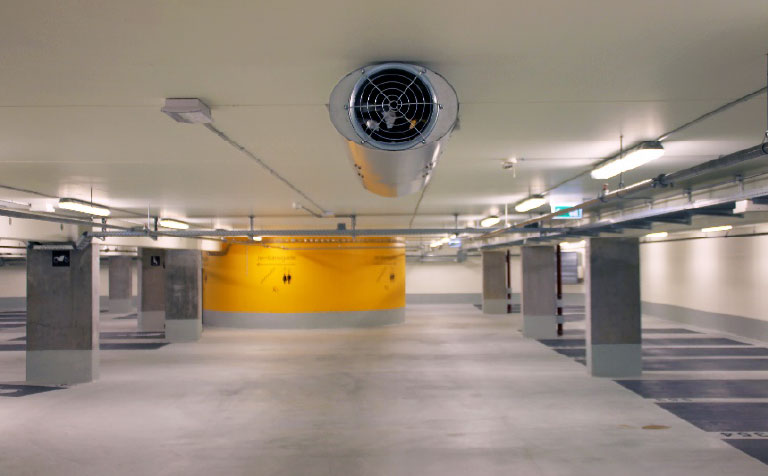

۴. سیستم تهویه پارکینگ و جت فن‌ها (Jet Fan Systems / Impulse Ventilation)

پارکینگ‌های زیرزمینی یکی از پرخطرترین نقاط در ساختمان‌ها هستند. در روش‌های سنتی از کانال‌کشی‌های حجیم استفاده می‌شد، اما امروزه از تکنولوژی جت فن استفاده می‌شود. جت فن‌ها، فن‌های محوری یا سانتریفیوژی پرقدرت و کوچکی هستند که زیر سقف پارکینگ نصب می‌شوند. این فن‌ها با ایجاد سرعت بالا در هوا (تکانه یا Impulse)، دود را از کانون حریق به سمت شفت‌های تخلیه اصلی هل می‌دهند. این سیستم علاوه بر حذف کانال‌کشی و افزایش ارتفاع مفید پارکینگ، عملکرد بسیار سریع‌تری در پاکسازی دود دارد.

۵. سیستم منطقه‌بندی دود (Zoned Smoke Control)

در ساختمان‌های اداری و تجاری بزرگ، کل ساختمان به “زون‌های دود” تقسیم می‌شود. هنگام حریق در یک زون، سیستم مکش (اگزاست) فقط در همان زون فعال می‌شود و همزمان در زون‌های مجاور (بالا، پایین و اطراف)، سیستم هوارسانی فعال می‌شود تا فشار مثبت ایجاد کند. این “ساندویچ فشار” باعث می‌شود دود در همان منطقه اولیه محبوس بماند و از گسترش آن جلوگیری شود.

اهداف سیستم مدیریت دود

بر اساس الزامات کدهای بین‌المللی ایمنی جان (مانند $NFP A 101$ )، سیستم‌های کنترل دود برای دستیابی به اهداف حیاتی زیر طراحی می‌شوند:

حفظ شرایط قابل زیست (Tenability): اطمینان از اینکه سطح اکسیژن کاهش نیابد، دمای هوا در ارتفاع تنفسی انسان در حد قابل تحمل بماند و میزان گازهای سمی (مانند ) از حد مجاز فراتر نرود تا ساکنین فرصت کافی برای تخلیه داشته باشند.
تامین دید کافی برای فرار: جلوگیری از پایین آمدن لایه دود (Smoke Layer Boundary) تا حداقل ارتفاع الی متر از کف تمام شده، تا تابلوهای خروج (Exit Signs) قابل رویت باشند و افراد مسیر را گم نکنند.
تسهیل عملیات اطفاء: ایجاد دید شفاف و هوای ایمن برای آتش‌نشانان تا بتوانند به سرعت کانون حریق را پیدا کرده و آن را مهار کنند.
جلوگیری از پدیده فلش‌اوور (Flashover): با تخلیه گازهای فوق‌العاده داغ، از رسیدن دمای محیط به نقطه اشتعال همزمان تمامی مواد سوختنی جلوگیری می‌شود.
حفاظت از اموال و تجهیزات: کاهش نشست دوده، اسید و مواد خورنده بر روی تجهیزات الکترونیکی حساس (مانند دیتاسنترها) و جلوگیری از آسیب به معماری داخلی.

کاربردهای سیستم کنترل دود

اجرای این سیستم‌ها نه تنها یک الزام قانونی از سوی سازمان آتش‌نشانی است، بلکه یک ضرورت مهندسی برای حفظ ایمنی در کاربری‌های زیر محسوب می‌شود:

۱. برج‌های مسکونی، اداری و هتل‌ها: به ویژه سیستم فشار مثبت راه‌پله‌ها، لابی‌ها و شفت آسانسورها.

۲. مجتمع‌های تجاری و مال‌های بزرگ: به ویژه در آتریوم‌ها (فضاهای باز میانی) که پتانسیل بالایی برای انباشت و انتقال دود بین طبقات دارند.

۳. پارکینگ‌های طبقاتی زیرزمینی و سرپوشیده: جهت کنترل دود ناشی از حریق خودروها با استفاده از جت فن‌ها.

۴. تونل‌های جاده‌ای و ریلی: برای تهویه طولی یا عرضی و فراهم کردن مسیر فرار امن برای مسافران.

۵. بیمارستان‌ها و مراکز درمانی: جایی که بیماران توانایی تخلیه سریع (Defend-in-Place strategy) را ندارند و دود باید به شدت کنترل شود.

۶. سالن‌های تئاتر، سینما و اجتماعات: به دلیل تراکم بالای جمعیت و دشواری تخلیه سریع.

مزایای اجرای سیستم مدیریت دود

نجات جان انسان‌ها: بالاترین و مهم‌ترین مزیت که رسالت اصلی این سیستم است.
اخذ تاییدیه آتش‌نشانی و پایان‌کار ساختمان: در حال حاضر صدور پایان‌کار برای پروژه‌های بزرگ منوط به اجرای دقیق و تست موفقیت‌آمیز این سیستم‌ها است.
کاهش چشمگیر خسارات مالی: جلوگیری از سرایت آتش به سایر طبقات و محافظت از سازه فلزی یا بتنی ساختمان در برابر تنش‌های حرارتی شدید.
کاهش حق بیمه: شرکت‌های بیمه برای ساختمان‌هایی که دارای سیستم‌های یکپارچه ایمنی حریق هستند، ریسک کمتری قائل شده و حق بیمه را کاهش می‌دهند.

تجهیزات و اجزای تشکیل‌دهنده

طراحی و اجرای یک سیستم کنترل دود نیازمند استفاده از تجهیزات خاص با مقاومت حرارتی بالا و تاییدیه‌های بین‌المللی (نظیر , , ) است:

۱. فن‌های تخلیه دود (Smoke Exhaust Fans): باید دارای کلاس‌های حرارتی استاندارد (مانند برای کارکرد ساعت در دمای $C$ یا $F 400$ برای دمای $C$ ) باشند.

۲. جت فن‌ها (Jet Fans): در دو مدل محوری (Axial) و گریز از مرکز (Centrifugal) با کلاس‌های حرارتی مشابه جهت استفاده در پارکینگ‌ها.

۳. دمپرهای کنترل دود موتوردار (Motorized Smoke Dampers): دریچه‌هایی تعبیه شده در شبکه کانال که توسط اکچویتورهای الکتریکی باز و بسته می‌شوند تا مسیر عبور هوا را تغییر دهند.

۴. دمپرهای ضد حریق (Fire Dampers): دمپرهای مجهز به فیوز حرارتی که در صورت رسیدن شعله آتش بسته می‌شوند تا حریق از طریق کانال هواکش به زون‌های دیگر سرایت نکند.

۵. پرده‌های دود (Smoke Curtains): پرده‌های مقاوم در برابر حریق که از سقف آویزان شده یا به صورت رول آپ (اتوماتیک) باز می‌شوند تا یک مخزن فیزیکی برای حبس دود در سقف ایجاد کنند.

۶. کانال‌های نسوز (Fire Rated Ducts): کانال‌های گالوانیزه که با مواد منبسط شونده (Intumescent) یا پشم سنگ با دانسیته خاص عایق شده‌اند تا یکپارچگی خود را در برابر آتش حفظ کنند.

۷. تابلوهای فرمان و کنترل (Control Panels & MCC): پردازنده‌های اصلی که با سیستم اعلام حریق در ارتباط بوده و برق فن‌ها و اکچویتورها را تامین می‌کنند.

۸. کابل‌های مقاوم در برابر حریق (Fire Resistant Cables): کابل‌های سیلیکونی نسوز که ارتباط الکتریکی تجهیزات را حتی در دل آتش حفظ می‌کنند.

خدمات تخصصی گروه تک لاد (تک لاد حریق)

طراحی، محاسبه و اجرای سیستم‌های تهویه و کنترل دود حریق، پیچیده‌ترین بخش از مهندسی ایمنی ساختمان است. گروه تک لاد با سال‌ها تجربه در پروژه‌های ملی و بین‌المللی، آماده ارائه خدمات جامع زیر می‌باشد:

مشاوره و طراحی مهندسی: بررسی دقیق نقشه‌های معماری، منطقه‌بندی حریق، محاسبه ظرفیت فن‌ها ( یا $m^{3} / h$ ) بر اساس استانداردهای سازمان آتش‌نشانی و .
شبیه‌سازی نرم‌افزاری و CFD: انجام مدلسازی‌های پیچیده دینامیک سیالات محاسباتی با نرم‌افزارهایی نظیر Pyrosim و FDS برای پیش‌بینی رفتار دود در محیط پروژه (مانند پارکینگ‌ها و آتریوم‌ها) قبل از اجرا.
تامین تجهیزات اورجینال: تامین معتبرترین برندهای جهانی اگزاست فن، جت فن، دمپرها و پرده‌های دود با گواهینامه‌های معتبر.
اجرای تخصصی: نصب و راه‌اندازی مکانیکی و الکتریکی تمامی اجزا توسط تیم‌های اجرایی آموزش‌دیده.
تست، کالیبراسیون و اخذ تاییدیه: انجام تست‌های فیزیکی یکپارچگی سیستم (شامل تست دود سرد، اندازه‌گیری فشار راه‌پله با فشارسنج‌های کالیبره و تست سرعت باد) جهت تحویل نهایی و اخذ قطعی تاییدیه سازمان آتش‌نشانی.
سرویس و نگهداری دوره‌ای: ارائه قراردادهای جامع تعمیر و نگهداری برای تضمین عملکرد بی‌نقص سیستم در طول عمر ساختمان.
