تجهیزات کنترلی سیستم مدیریت دود: مغز متفکر ایمنی حریق

هر سیستم مکانیکی پیشرفته‌ای، هرچقدر هم که دارای فن‌های قدرتمند و دمپرهای مهندسی‌شده باشد، بدون یک «مغز متفکر» هوشمند و قابل اتکا، در زمان بروز بحران کارایی نخواهد داشت. تجهیزات کنترلی سیستم مدیریت دود، دقیقا همین نقش را ایفا می‌کنند. این سیستم‌ها به عنوان سیستم عصبی و فرماندهی مرکزی، وظیفه پایش، تحلیل و صدور فرامین حیاتی را در کسری از ثانیه بر عهده دارند تا سناریوهای پیچیده تخلیه دود و فشار مثبت به درستی اجرا شوند.

تجهیزات کنترلی سیستم مدیریت دود چیست؟

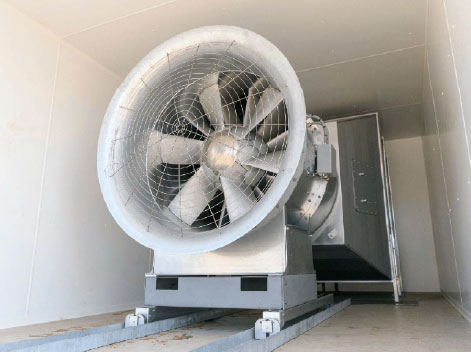

تجهیزات کنترلی سیستم مدیریت دود (Smoke Control System) مجموعه‌ای یکپارچه از سخت‌افزارها (تابلوهای برق، کنترلرها، رله‌ها، سنسورها) و نرم‌افزارها (برنامه‌نویسی منطقی) است که وظیفه فعال‌سازی، هماهنگی و نظارت بر عملکرد صحیح تمامی اجزای مکانیکی سیستم تهویه حریق (مانند اگزاست فن‌ها، جت فن‌ها، فن‌های فشار مثبت، دمپرها و بازشوها) را بر عهده دارد.

بر اساس استانداردهای بین‌المللی نظیر استاندارد کشوری آمریکا ( و $NFP A UU K L$ )، این سیستم کنترلی باید دارای بالاترین سطح پایداری (Reliability) باشد و بتواند در شرایط سخت حرارتی، بدون خطا عمل کند. این سیستم به عنوان رابطی بین سیستم اعلام حریق (Fire Alarm)، سیستم مدیریت ساختمان () و تجهیزات مکانیکی عمل می‌کند.

سیستم کنترلی چگونه عمل می‌کند؟ (مکانیسم و منطق عملکرد)

عملکرد این سیستم بر پایه یک ماتریس منطقی (Cause and Effect Matrix) برنامه‌ریزی می‌شود. فرآیند عملکرد به شرح زیر است:

تشخیص و دریافت سیگنال (Detection): ابتدا سنسورهای اعلام حریق (دود، حرارت) یا سیستم‌های اطفاء (مانند فلو سوییچ‌های اسپرینکلر) حریق را تشخیص داده و سیگنال را به پنل اعلام حریق ارسال می‌کنند.
پردازش و تصمیم‌گیری (Processing): پنل اعلام حریق موقعیت دقیق (زون) حریق را به سیستم کنترل مدیریت دود (معمولا یک یا پنل اختصاصی) مخابره می‌کند. در اینجا مغز متفکر سیستم بر اساس برنامه‌نویسی قبلی تحلیل می‌کند که برای این زون خاص، چه سناریویی باید اجرا شود.
صدور فرمان (Execution): سیستم کنترل در کمتر از چند ثانیه فرامین زیر را صادر می‌کند:

ارسال سیگنال به تابلوهای برق () برای روشن کردن فن‌های تخلیه (Exhaust Fans) زون حریق.
ارسال فرمان باز شدن به دمپرهای کنترل دود (Smoke Dampers) در منطقه درگیر.
ارسال فرمان بسته شدن به دمپرهای مناطق مجاور برای جلوگیری از سرایت دود.
روشن کردن فن‌های تزریق هوای تازه (Supply Fans) یا سیستم فشار مثبت راه‌پله‌ها جهت ایجاد اختلاف فشار (معمولا بین $25$ تا $P a$ ).
توقف سیستم‌های تهویه مطبوع عادی () که ممکن است به پخش دود کمک کنند.

پایش و بازخورد (Monitoring & Feedback): سیستم به طور مداوم وضعیت روشن/خاموش بودن فن‌ها و باز/بسته بودن دمپرها را از طریق میکروسوییچ‌ها پایش کرده و روی پنل مرکزی برای آتش‌نشانان نمایش می‌دهد. در صورت خرابی یک فن، سیستم می‌تواند فن رزرو را به صورت خودکار وارد مدار کند.

تجهیزات کنترلی سیستم مدیریت دود، تضمین‌کننده عملکرد صحیح مکانیکال ساختمان در بحرانی‌ترین لحظات

انواع سیستم‌های کنترلی مدیریت دود

تجهیزات کنترلی را می‌توان از لحاظ معماری و سطح یکپارچگی به دسته‌های زیر تقسیم کرد:

الف) سیستم کنترلی اختصاصی (Dedicated Smoke Control System)

در این نوع، تجهیزات، کابل‌کشی‌ها و تابلوهای برق صرفاً برای مدیریت دود طراحی شده‌اند و هیچ کاربری دیگری در حالت عادی ندارند.

ویژگی: بالاترین سطح ایمنی، عدم تداخل با سیستم‌های روزمره ساختمان.
کاربرد: ساختمان‌های حساس، راه‌پله‌های فرار در برج‌های فوق‌بلند.

ب) سیستم کنترلی غیر اختصاصی / یکپارچه (Non-Dedicated / Integrated System)

در این حالت، سیستم مدیریت دود با سیستم تهویه مطبوع () ساختمان و سیستم مدیریت هوشمند ساختمان () ترکیب شده است.

ویژگی: در حالت عادی، سیستم وظیفه تهویه مطبوع را بر عهده دارد، اما به محض دریافت سیگنال حریق، کنترلرها () از حالت عادی خارج شده و وارد حالت اضطراری (Override) می‌شوند و تجهیزات را برای مدیریت دود به کار می‌گیرند. پنل‌های این سیستم باید حتما دارای استاندارد $864 UU K L$ باشند.

ج) ایستگاه کنترل دود آتش‌نشانان ()

یک پنل گرافیکی فیزیکی است که معمولاً در اتاق کنترل مرکزی ساختمان (FCC) نصب می‌شود. این پنل به آتش‌نشانان اجازه می‌دهد تا کنترل کامل و دستی تجهیزات را در دست بگیرند. روی این پنل دیاگرام ساختمان کشیده شده و دارای کلیدهای سه‌حالته ( $A u t o / O ff / O n$ ) و چراغ‌های نشانگر (LED) برای هر فن و دمپر است.

اهداف سیستم کنترل مدیریت دود

سرعت و دقت در اجرای سناریو: جلوگیری از خطای انسانی و اجرای خودکار پیچیده‌ترین سناریوهای ترمودینامیکی در کمتر از ثانیه.

تضمین مسیرهای فرار: با پایش دقیق سنسورهای فشار، سیستم کنترلی مطمئن می‌شود که فشار مثبت راه‌پله‌ها در حد استاندارد است تا دود وارد مسیر فرار نشود، اما همزمان فشار آنقدر زیاد نشود که افراد نتوانند درِ راه‌پله را باز کنند (حداکثر نیروی مجاز برای باز کردن در طبق استاندارد برابر $N$ است).
ایجاد فرماندهی متمرکز: فراهم کردن یک نقطه کنترل امن برای فرماندهان آتش‌نشانی جهت مدیریت جریان هوا در کل ساختمان.
تداوم عملکرد (Fail-Safe): اطمینان از اینکه حتی با قطعی برق اصلی یا خرابی یک قطعه، سیستم با استفاده از دیزل ژنراتورها و لاین‌های رزرو به کار خود ادامه می‌دهد.

برای دریافت مشاوره شماره خود را وارد کنید

کاربردها

استفاده از سیستم‌های کنترلی پیشرفته در پروژه‌های زیر، نه یک انتخاب، بلکه یک الزام حیاتی و قانونی است:

برج‌های مسکونی، تجاری و اداری بلندمرتبه (High-Rise Buildings).
تونل‌های جاده‌ای و ریلی (مترو)، جهت کنترل جت فن‌ها و هماهنگی با سنسورهای و دید.
پارکینگ‌های طبقاتی و زیرزمینی وسیع.
بیمارستان‌ها و مراکز درمانی، که در آن‌ها تخلیه بیماران دشوار است و به استراتژی دفاع در محل (Defend-in-Place) نیاز است.
مراکز خرید (Mall) و آتریوم‌های بزرگ.
سالن‌های اجتماعات، سینماها و تئاترها.

مزایای سیستم‌های کنترلی استاندارد و پیشرفته

کاهش چشمگیر تلفات جانی: با حفظ سطح اکسیژن و خارج کردن سریع گازهای سمی.
عیب‌یابی خودکار (Self-Diagnostics): سیستم‌های مدرن به صورت دوره‌ای (مثلا هفته‌ای یک‌بار) دمپرها را باز و بسته کرده و فن‌ها را تست می‌کنند و در صورت وجود نقص، هشدار می‌دهند. این ویژگی باعث می‌شود در زمان حریق با قطعه خراب مواجه نشویم.
صرفه‌جویی در انرژی و استهلاک: در سیستم‌های یکپارچه پارکینگ، کنترلرها با استفاده از درایوها () دور موتور فن‌ها را بر اساس میزان آلایندگی تنظیم می‌کنند که مصرف برق را به شدت کاهش می‌دهد.
انطباق با قوانین و سهولت اخذ پایان‌کار: استفاده از تجهیزات کنترلی معتبر که توسط شرکت‌های متخصصی چون تک لاد طراحی و اجرا شوند، روند تاییدیه آتش‌نشانی را تضمین می‌کند.

سیستم کنترلی شامل چه تجهیزاتی است؟ (اجزای تشکیل‌دهنده)

یک شبکه کنترلی قدرتمند از اجزای سخت‌افزاری متعددی تشکیل شده است که گروه تک لاد برترین برندهای جهانی را در این زمینه تامین می‌کند:

۱. پنل کنترل محلی و مرکزی ( و )

کنترل‌گرهای منطقی برنامه‌پذیر () یا کنترلرهای دیجیتال مستقیم ()، مغز پردازشگر سیستم هستند. این کنترلرها باید صنعتی، مقاوم و دارای پردازنده‌های پرسرعت باشند تا بتوانند هزاران خط کد و ماتریس‌های پیچیده را تحلیل کنند.

۲. درایوهای فرکانس متغیر ()

این تجهیزات برای کنترل سرعت (دور موتور) فن‌ها استفاده می‌شوند. در سیستم فشار مثبت راه‌پله، اگر درِ راه‌پله باز شود، فشار افت می‌کند و به فن دستور می‌دهد با دور تندتری کار کند تا فشار جبران شود؛ به محض بسته شدن در، دور فن را کاهش می‌دهد تا از آسیب به کانال‌ها و گیر کردن درها جلوگیری شود.

۳. سنسورها و ترانسمیترها (Sensors & Transmitters)

چشم و گوش سیستم کنترلی هستند.

سنسور اختلاف فشار (Differential Pressure Sensor): برای اندازه‌گیری تفاوت فشار بین منطقه امن (مثل راه‌پله) و منطقه خطر (طبقات).
سنسورهای مونوکسید کربن () و نیتروژن دی‌اکسید (): مخصوص پارکینگ‌ها و تونل‌ها برای راه‌اندازی سیستم پیش از وقوع حریق کامل.
سنسورهای دما و حرارت کانالی: نصب شده درون کانال‌ها برای توقف فن‌ها در صورتی که دمای دود از تحمل فن فراتر رود.

۴. تابلوهای مرکز کنترل موتور ()

تابلوهای برق قدرتمندی که وظیفه تامین و توزیع انرژی الکتریکی (آمپرهای بالا) برای فن‌های بزرگ را بر عهده دارند. این تابلوها شامل کنتاکتورها، بی‌متال‌ها، کلیدهای حرارتی و رله‌های فرمان هستند و باید دارای استانداردهای بالای عایقی باشند.

۵. ماژول‌های واسط و رله‌ها (Relays & Interface Modules)

قطعاتی که سیگنال‌های ضعیف الکترونیکی (مثلا سیگنال $V D C$ ) را به فرامین قدرت برای روشن شدن موتورهای سه‌فاز تبدیل می‌کنند.

۶. اکچويتورها یا موتور دمپرها (Damper Actuators)

موتورهای الکتریکی کوچکی هستند که روی دمپرهای کنترل دود نصب می‌شوند. سیستم کنترلی فرمان باز یا بسته شدن را به این موتورها صادر می‌کند. در سیستم‌های حریق، این موتورها معمولا از نوع فنر برگشت (Spring Return) هستند تا در صورت قطع کامل برق، با نیروی فنر به حالت ایمن (مثلا باز) برگردند.

۷. پنل فرماندهی آتش‌نشان ()

همانطور که پیشتر اشاره شد، تابلوی گرافیکی با سوییچ‌ها و نشانگرهای فیزیکی برای استفاده نیروهای امدادی است که دارای اولویت (Override Priority) بر تمامی فرامین اتوماتیک است.

۸. کابل‌های مقاوم در برابر حریق (Fire Resistant Cables)

تمام این ارتباطات باید توسط کابل‌های نسوز که دارای روکش‌های سیلیکونی یا میکا هستند (با قابلیت تحمل حرارت $800$ تا برای بیش از $2$ ساعت) انجام شود تا جریان اطلاعات و برق در دل آتش قطع نگردد.

خدمات مهندسی گروه تک لاد در بخش کنترل مدیریت دود

طراحی سیستم‌های کنترلی، نقطه تلاقی مهندسی مکانیک، برق، و نرم‌افزار است. گروه تک لاد با در اختیار داشتن دپارتمان‌های تخصصی در هر سه حوزه، خدمات یکپارچه زیر را ارائه می‌دهد:

طراحی دقیق ماتریس علت و معلول (Cause & Effect) بر اساس الزامات معماری بنا و سازمان آتش‌نشانی.
تامین تجهیزات کنترلی معتبر دارای تاییدیه‌های $FM / UU K L$ .
طراحی و مونتاژ تابلوهای برق اختصاصی مقاوم.
برنامه‌نویسی ها و درایوها با نرم‌افزارهای روز دنیا.
تست سرد و گرم (Hot & Cold Commissioning) و یکپارچه‌سازی سیستم (Integration) با اعلام حریق.

سخن پایانی

تجهیزات کنترلی سیستم مدیریت دود، تضمین‌کننده عملکرد صحیح مکانیکال ساختمان در بحرانی‌ترین لحظات هستند. سرمایه‌گذاری بر روی یک سیستم کنترلی استاندارد و هوشمند، به معنای سرمایه‌گذاری مستقیم روی حفظ جان انسان‌ها و جلوگیری از تخریب کلان سرمایه‌های ملکی است. برای مشاوره در خصوص طراحی، برنامه‌نویسی و تامین تجهیزات کنترلی پروژه‌های خود، هم‌اکنون با متخصصان گروه تک لاد تماس بگیرید تا راهکارهای مهندسی‌شده و سفارشی‌سازی شده را به شما ارائه دهیم.
