خاموش‌کننده‌های دستی پودر و گاز (Dry Chemical Fire Extinguishers)
در مهندسی ایمنی و حفاظت از حریق، زمان طلایی برای کنترل آتش‌سوزی تنها چند ثانیه است. سیستم‌های خاموش‌کننده دستی، به عنوان خط مقدم دفاعی، نقشی حیاتی در مهار حریق پیش از گسترش آن و فعال شدن سیستم‌های اطفاء کلان ایفا می‌کنند. در میان انواع این تجهیزات، کپسول‌های “پودر و گاز” (Dry Chemical) به دلیل قدرت مهار کنندگی فوق‌العاده و تطبیق‌پذیری بالا، پرکاربردترین تجهیزات در سراسر جهان و در صنایع مختلف به شمار می‌روند.
خاموش‌کننده دستی پودر و گاز چیست؟

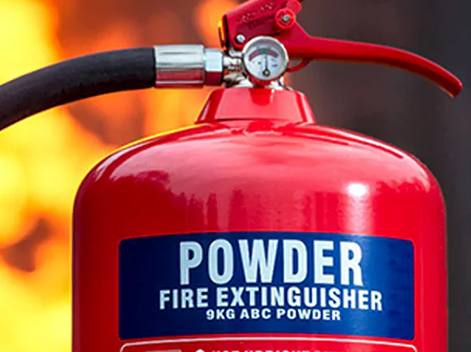

خاموش‌کننده پودر و گاز، یک مخزن فلزی تحت فشار است که ترکیبی از یک ماده شیمیایی خشک (به عنوان عامل اطفاء کننده) و یک گاز بی‌اثر (به عنوان نیروی پیشران) را در خود جای داده است. وظیفه اصلی این دستگاه، پرتاب پرفشار پودر شیمیایی بر روی منبع آتش است.
اصطلاح “پودر و گاز” به این دلیل استفاده می‌شود که ماده اطفایی به تنهایی قابلیت خروج از سیلندر را ندارد و برای پرتاب شدن به سمت شعله‌ها، نیازمند یک گاز تحت فشار (معمولاً گاز نیتروژن N2) است. این کپسول‌ها به گونه‌ای طراحی شده‌اند که توسط یک نفر قابل حمل و کاربری باشند و در ظرفیت‌های مختلفی برای پوشش ریسک‌های گوناگون تولید می‌شوند.
مکانیسم عملکرد: پودر و گاز چگونه آتش را خاموش می‌کند؟
برای درک عملکرد این سیستم، باید به “هرم آتش” اشاره کنیم که از چهار عنصر تشکیل شده است: حرارت، اکسیژن، ماده سوختنی و واکنش شیمیایی زنجیره‌ای. کپسول‌های پودر و گاز به طور همزمان به چندین ضلع این هرم حمله می‌کنند:
- قطع واکنش شیمیایی زنجیره‌ای (مکانیسم اصلی): ذرات بسیار ریز پودر (در ابعاد میکرون) پس از ورود به منطقه احتراق، به عنوان یک جاذب رادیکال‌های آزاد عمل می‌کنند. آن‌ها با رادیکال‌های فعالی که باعث تداوم شعله می‌شوند واکنش داده و فرآیند سوختن را در کسری از ثانیه متوقف می‌کنند. این ویژگی باعث فروکش کردن آنی شعله (Knockdown) می‌شود.
- خفه کردن و جداسازی اکسیژن: در کپسول‌های حاوی پودر ABC، زمانی که پودر روی سطوح داغ و جامدات در حال سوختن می‌نشیند، در دمای حدود 177درجه سانتیگراد ذوب شده و یک لایه شیشه‌ای و چسبناک (Crust) ایجاد می‌کند. این لایه ارتباط ماده سوختنی را با اکسیژن هوا قطع کرده و از شعله‌ور شدن مجدد (Re-ignition) جلوگیری می‌کند.

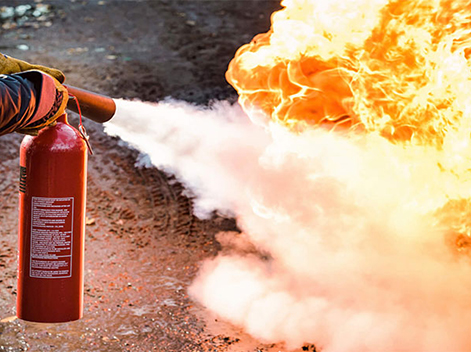

- سپر حرارتی: ابر غلیظی از پودر که هنگام تخلیه ایجاد می‌شود، تشعشعات حرارتی آتش را مسدود کرده و به کاربر اجازه می‌دهد به آتش نزدیک‌تر شود.

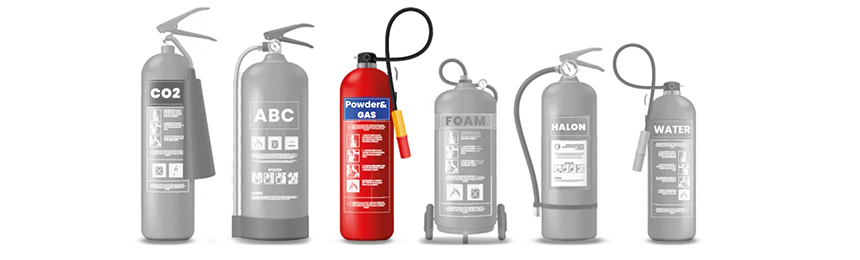

انواع خاموش‌کننده‌های پودر و گاز
این سیستم‌ها را می‌توان از دو منظر دسته‌بندی کرد: نوع پودر مصرفی و مکانیزم ساختاری.
الف) دسته‌بندی بر اساس نوع پودر شیمیایی
۱. پودر چندمنظوره ABC (مونو آمونیوم فسفات): پرکاربردترین نوع پودر است که توانایی اطفاء حریق جامدات (کلاس A)، مایعات قابل اشتعال (کلاس B) و تجهیزات الکتریکی (کلاس C) را دارد. این پودر معمولاً به رنگ زرد یا آبی تولید می‌شود تا به راحتی قابل شناسایی باشد.
۲. پودر BC (بی‌کربنات سدیم یا بی‌کربنات پتاسیم): این پودرها (که نوع پتاسیم‌دار آن با نام تجاری Purple−KPurple-KPurple−K شناخته می‌شود) قدرت بسیار بالایی در خاموش کردن مایعات و گازهای قابل اشتعال (کلاس B) دارند اما روی جامدات (کلاس A) تاثیر چندانی ندارند. کاربرد اصلی آن‌ها در پالایشگاه‌ها، پتروشیمی‌ها و جایگاه‌های سوخت است.
۳. پودر کلاس D (مخصوص فلزات قابل اشتعال): پودرهای خاصی (مانند پودر کلرید سدیم یا پودر مس) که منحصراً برای اطفاء حریق فلزاتی مانند منیزیم، سدیم و تیتانیوم طراحی شده‌اند.
ب) دسته‌بندی بر اساس مکانیزم فشار
۱. فشار ذخیره‌شده (Stored Pressure): پودر و گاز نیتروژن با هم درون یک سیلندر ترکیب شده و تحت فشار (حدود 10 تا 15 بار) قرار دارند. دارای یک گیج فشار روی شیر هستند که وضعیت سلامت دستگاه را نشان می‌دهد. رایج‌ترین نوع در ساختمان‌ها هستند.
۲. کارتریج بیرون (Cartridge-Operated): پودر درون مخزن اصلی فاقد فشار است. گاز پیشران در یک کارتریج کوچک و مجزا در کنار سیلندر قرار دارد. با فشردن اهرم، ابتدا گاز وارد مخزن اصلی شده، پودر را متلاطم کرده و سپس به بیرون می‌راند. این نوع برای محیط‌های صنعتی خشن بسیار مناسب است زیرا پودر در آن کلوخه نمی‌شود و امکان شارژ در محل را دارد.
اهداف تعبیه خاموش‌کننده‌های پودر و گاز
نصب این تجهیزات توسط گروه مهندسی تک لاد با اهداف استراتژیک زیر انجام می‌شود:
- واکنش سریع و در لحظه: مهار حریق در فاز اولیه (Incipient Stage) قبل از آنکه از کنترل خارج شود.
- حفاظت از جان افراد: باز کردن مسیر فرار ایمن برای ساکنین در زمان گسترش دود و شعله.
- کاهش چشمگیر خسارات مالی: جلوگیری از سوختن اموال و همچنین جلوگیری از فعال شدن بی‌مورد سیستم‌های اسپرینکلر که ممکن است خسارت آب‌گرفتگی ایجاد کنند.
- انطباق با قوانین و استانداردها: تامین الزامات سازمان آتش‌نشانی و استانداردهای معتبر جهانی مانند NFPA10 جهت دریافت پایان‌کار ساختمان.
کاربردها (حوزه‌های استفاده)
با توجه به ماهیت چندمنظوره پودر ABC، این تجهیزات در طیف وسیعی از کاربری‌ها نصب می‌شوند:
- مسکونی و تجاری: راهروها، لابی‌ها، پارکینگ‌های مجتمع‌های مسکونی، هتل‌ها و مراکز خرید.
- صنعتی: کارخانجات تولیدی، کارگاه‌های چوب و کاغذ، صنایع نساجی، انبارهای کالا.
- تاسیسات: موتورخانه‌ها، اتاق‌های دیزل ژنراتور، پست‌های برق با ولتاژ پایین.
- نفت و گاز (بیشتر نوع BC): جایگاه‌های سوخت، پالایشگاه‌ها، سایت‌های پتروشیمی.
- وسایل نقلیه: خودروهای شخصی، ناوگان حمل و نقل عمومی، قطارها و ماشین‌آلات سنگین.
نکته فنی و هشدار گروه تک لاد: استفاده از پودر ABC در اتاق‌های سرور، دیتاسنترها و روی تجهیزات الکترونیکی حساس به شدت ممنوع است. این پودر به دلیل خاصیت چسبندگی و نفوذپذیری بالا، روی بردهای الکترونیکی نشسته و با جذب رطوبت هوا، خاصیت اسیدی پیدا کرده و تجهیزات را کاملاً از بین می‌برد. برای این فضاها باید از خاموش‌کننده‌های گاز CO2 یا گازهای پاک استفاده کرد.
مزایای سیستم پودر و گاز
- تطبیق‌پذیری و چندمنظوره بودن: پوشش همزمان خطرات کلاس A، B و C.
- قدرت اطفاء بی‌نظیر: سرعت مهار شعله در این کپسول‌ها به مراتب از آب و کف بیشتر است.
- مقاومت در برابر شرایط جوی: برخلاف کپسول‌های آب و کف، پودر و گاز در دماهای زیر صفر یخ نمی‌زند و عملکرد پایداری در بازه −20درجه سانتیگراد تا +60درجه سانتیگراد دارد.
- اقتصادی و مقرون‌به‌صرفه: هزینه خرید اولیه، نگهداری و شارژ مجدد این کپسول‌ها بسیار پایین‌تر از سیستم‌های گازی است.
- تنوع ظرفیت: از مدل‌های دستی 1 کیلوگرمی برای خودروها تا مدل‌های چرخ‌دار 100 کیلوگرمی برای صنایع سنگین موجود است.
اجزا و تجهیزات سازنده
یک کپسول پودر و گاز استاندارد از قطعات مهندسی‌شده زیر تشکیل یافته است:
۱. سیلندر/مخزن (Cylinder): بدنه اصلی فولادی با استحکام بالا که قادر به تحمل فشارهای بالا (تست شده تا حدود 30 بار) است. معمولاً با رنگ الکترواستاتیک قرمز پوشش داده می‌شود.
۲. عامل اطفایی (Extinguishing Agent): پودر شیمیایی استاندارد (مثلاً MAP با خلوص‌های مختلف از 40% تا %90).
۳. گاز پیشران (Propellant): گاز نیتروژن خشک که رطوبت پودر را گرفته و نیروی خروج را تامین می‌کند.
۴. شیر کنترل (Valve Assembly): معمولاً از جنس برنج فورج‌شده یا آلومینیوم که جریان خروج پودر را مدیریت می‌کند.
۵. اهرم عملیاتی و دستگیره (Handle & Lever): برای حمل کپسول و فعال‌سازی شیر خروجی.
۶. لوله سیفون (Dip Tube): لوله‌ای که از زیر شیر تا نزدیکی کف سیلندر امتداد دارد و ترکیب پودر و گاز را از پایین‌ترین نقطه به بیرون هدایت می‌کند.
۷. گیج فشار (Pressure Gauge): عقربه نشان‌دهنده فشار داخلی (در مدل‌های Stored Pressure). عقربه در ناحیه سبز نشان‌دهنده آماده‌به‌کار بودن است.
۸. ضامن ایمنی و پلمپ (Safety Pin & Seal): از فشردن تصادفی اهرم جلوگیری می‌کند.
۹. شیلنگ و نازل (Hose & Nozzle): در کپسول‌های با وزن بیش از 3 کیلوگرم تعبیه می‌شود تا هدایت پودر به سمت بُن شعله با دقت بالاتری انجام شود.
خدمات تخصصی گروه تک لاد (تک لاد حریق)
انتخاب ظرفیت، نوع پودر، جانمایی صحیح بر اساس پلان معماری و محاسبه فاصله دسترسی (Travel Distance)، نیازمند تخصص مهندسی است. گروه تک لاد با بهره‌گیری از دانش روز دنیا و استانداردهای NFPA، آماده ارائه خدمات مشاوره، تامین تجهیزات از معتبرترین برندهای داخلی و خارجی، نصب و اجرای استانداردهای تعمیر و نگهداری (شارژ و تست هیدرواستاتیک) انواع خاموش‌کننده‌های دستی می‌باشد. برای اطمینان از ایمنی پروژه‌های خود، کار را به متخصصان تک لاد بسپارید.
