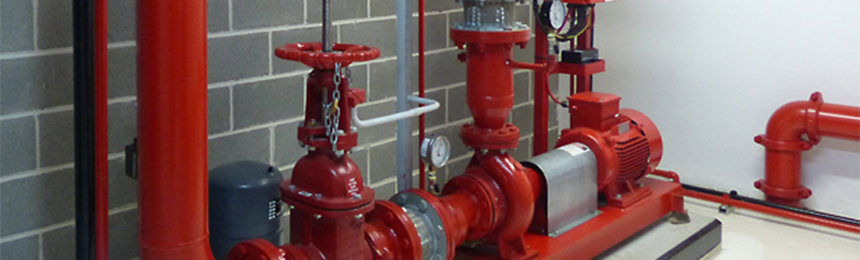

سیستم اسپرینکلر پیش‌عملگر (Pre-Action System)
سیستم اسپرینکلر پیش‌عملگر (Pre-Action Sprinkler System) یکی از پیشرفته‌ترین و ایمن‌ترین انواع سیستم‌های اطفاء حریق اتوماتیک آبی است که برای محافظت از فضاهای بسیار حساس طراحی شده است. در سیستم‌های اسپرینکلر معمولی (مانند لوله تر)، آب همیشه در لوله‌ها وجود دارد و با شکستن حباب شیشه‌ای اسپرینکلر، بلافاصله تخلیه می‌شود؛ موضوعی که در صورت آسیب فیزیکی تصادفی به اسپرینکلر، می‌تواند خسارات آب‌گرفتگی جبران‌ناپذیری به بار آورد. سیستم پیش‌عملگر برای رفع این نگرانی بزرگ ابداع شده است. این سیستم در واقع ترکیبی هوشمندانه از ویژگی‌های سیستم‌های «لوله خشک» و «سیلابی» است، اما از اسپرینکلرهای «بسته» (دارای المان حرارتی یا حباب شیشه‌ای) استفاده می‌کند. در حالت عادی، شبکه لوله‌کشی این سیستم کاملاً خالی از آب بوده و با هوای فشرده یا نیتروژن (با فشار کم جهت نظارت) پر شده است. آب در پشت یک شیر کنترل اصلی به نام «شیر پیش‌عملگر» (Pre-Action Valve) متوقف می‌ماند. تفاوت بنیادین این سیستم در این است که برای خروج آب، به یک فرایند دو مرحله‌ای نیاز است. ابتدا باید یک سیستم اعلام حریق جانبی (دتکتورهای دود یا حرارت) حریق را تشخیص دهد تا آب وارد لوله‌ها شود، و سپس باید حرارت محیط به قدری بالا برود که حباب اسپرینکلر بشکند تا آب روی آتش تخلیه گردد. گروه تک لاد با تکیه بر استانداردهای جهانی از جمله کد NFPA 13، این سیستم پیچیده را برای مراکزی که ارزش تجهیزات آن‌ها بسیار بالاست، با بالاترین دقت طراحی و اجرا می‌کند.
سیستم پیش‌عملگر چگونه عمل می‌کند؟
عملکرد این سیستم بر پایه یک مکانیسم ایمنی چندلایه استوار است. برای درک بهتر، مراحل عملکرد آن را در رایج‌ترین نوع آن بررسی می‌کنیم:
1. حالت آماده‌به‌کار (Standby): لوله‌های شبکه توزیع، خالی از آب و حاوی هوای فشرده نظارتی (Supervisory Air) هستند. این هوای فشرده دائماً توسط یک سوئیچ فشار کنترل می‌شود تا در صورت نشتی یا شکستگی تصادفی لوله‌ها، به پنل مرکزی هشدار دهد. آب با فشار شبکه در پشت شیر پیش‌عملگر منتظر است.
2. مرحله اول – پیش‌عملکرد (Pre-Action): در صورت بروز حریق، ابتدا دتکتورهای دودی یا حرارتی که در محیط نصب شده‌اند (و معمولاً بسیار سریع‌تر از اسپرینکلرها عمل می‌کنند) خطر را تشخیص می‌دهند. سیگنال به پنل کنترل ارسال شده و پنل فرمان باز شدن شیر پیش‌عملگر را صادر می‌کند. در این لحظه، آب وارد شبکه لوله‌کشی می‌شود. اکنون سیستم شما از حالت «لوله خشک» به حالت «لوله تر» تبدیل شده است و آژیرهای هشدار به صدا در می‌آیند، اما هنوز هیچ آبی از اسپرینکلرها خارج نمی‌شود.
3. مرحله دوم – تخلیه (Discharge): آب در پشت اسپرینکلرهای بسته منتظر است. زمان طلایی در اختیار پرسنل قرار می‌گیرد تا در صورت امکان، آتش را با کپسول‌های دستی مهار کنند یا در صورت آلارم کاذب، سیستم را متوقف نمایند. اما اگر حریق واقعی باشد و گسترش یابد، حرارت ناشی از آتش باعث ترکیدن حباب شیشه‌ای حساس به حرارتِ اسپرینکلرهای نزدیک به حریق می‌شود. در این لحظه، آب دقیقاً و منحصراً بر روی منطقه درگیر آتش تخلیه می‌گردد.
انواع سیستم‌های اسپرینکلر پیش‌عملگر
بر اساس نحوه برنامه‌ریزی برای باز شدن شیر اصلی و ترکیب منطق سیستم اعلام و اطفاء، سیستم‌های پیش‌عملگر به سه دسته اصلی تقسیم می‌شوند که تک لاد بسته به نیاز دقیق پروژه، بهترین نوع را پیشنهاد می‌دهد:
۱. تک قفل (Single Interlock Pre-Action)
در این نوع، شیر پیش‌عملگر تنها با دریافت سیگنال از سیستم اعلام حریق (دتکتورها) باز می‌شود.
- سناریو حریق: دتکتورها حریق را می‌بینند →شیر باز می‌شود → آب وارد لوله‌ها می‌شود اسپرینکلر در اثر حرارت می‌شکند → آب تخلیه می‌شود.
- سناریو خطای فیزیکی: اگر یک اسپرینکلر بر اثر ضربه (مثلاً برخورد لیفتراک) بشکند، هوای داخل لوله خارج می‌شود و سیستم آلارم افت فشار هوا می‌دهد، اما چون دتکتوری فعال نشده، شیر اصلی باز نمی‌شود و آب نشت نمی‌کند.
۲. دو قفل (Double Interlock Pre-Action)
این ایمن‌ترین و سخت‌گیرانه‌ترین نوع است. برای باز شدن شیر اصلی، همزمان دو شرط باید محقق شود: هم سیستم اعلام حریق (دتکتورها) باید فعال شود و هم افت فشار هوا در لوله‌ها (ناشی از شکستن حباب اسپرینکلر در اثر حرارت) باید رخ دهد.
- کاربرد ویژه: سردخانه‌های زیر صفر و فریزرها. اگر شیر تصادفاً باز شود، آب در لوله‌های سردخانه یخ زده و سیستم را منهدم می‌کند. در سیستم دبل اینترلاک، تا زمانی که هم دتکتور فرمان ندهد و هم اسپرینکلر نشکند، هیچ آبی وارد محیط سرد نمی‌شود. این نوع سیستم دارای زمان تاخیر (Delay) بیشتری در پاشش آب است.
۳. بدون قفل (Non-Interlock Pre-Action)
در این سیستم، شیر اصلی با وقوع هر یک از دو حالت باز می‌شود: یا فعال شدن دتکتورها، یا افت فشار هوا در لوله (شکستن اسپرینکلر).
- سناریو: اگر دتکتور عمل کند، لوله‌ها پر از آب می‌شوند. اگر دتکتور عمل نکند اما اسپرینکلر بشکند، باز هم لوله‌ها پر از آب شده و تخلیه انجام می‌گردد. این نوع ترکیبی از اطمینان بالا برای عمل کردن در شرایط بحرانی است، اما خطر آب‌گرفتگی تصادفی را به همراه دارد و امروزه کمتر استفاده می‌شود.
اهداف طراحی سیستم پیش‌عملگر
- حفاظت مطلق در برابر تخلیه تصادفی آب: هدف اصلی این سیستم، جلوگیری از خروج ناخواسته آب به دلایلی نظیر خرابی مکانیکی اسپرینکلر، خطای انسانی یا ارتعاشات ساختمان است.
- ایجاد فرصت (زمان تاخیر برنامه‌ریزی شده): تبدیل شدن سیستم از حالت خشک به تر، به پرسنل آلارم پیش‌هنگام می‌دهد تا قبل از خیس شدن تجهیزات، منبع دود را پیدا کرده و مشکل را حل کنند.
- اطفاء موضعی و کنترل شده: برخلاف سیستم‌های سیلابی که کل محیط را غرق آب می‌کنند، در پیش‌عملگر آب فقط از اسپرینکلرهایی خارج می‌شود که حرارت مستقیماً آن‌ها را شکسته باشد.
کاربردهای سیستم پیش‌عملگر
با توجه به پیچیدگی و هزینه بالاتر این سیستم نسبت به لوله تر، استفاده از آن تنها در مکان‌هایی توجیه دارد که خسارت آب برای تجهیزات و دارایی‌ها برابر یا حتی بیشتر از خسارت خود آتش‌سوزی باشد.این سیستم برای کاربری‌های زیر به شدت توصیه می‌شود:
- مراکز داده (Data Centers) و اتاق‌های سرور: جایی که قطره‌ای آب روی رک‌ها می‌تواند منجر به از دست رفتن اطلاعات حیاتی و خسارات میلیاردی شود (اغلب به عنوان بک‌آپ سیستم‌های گازی استفاده می‌شود).
- موزه‌ها، گالری‌های هنری و خزانه‌ها: برای محافظت از آثار باستانی، تابلوهای نقاشی نفیس و اسناد تاریخی که در برابر آب به شدت آسیب‌پذیرند.
- کتابخانه‌های ملی و مراکز اسناد و آرشیو: جهت حفظ کتب خطی و کاغذهای مهم.
- اتاق‌های تصویربرداری پزشکی (MRI و ): محافظت از تجهیزات حساس الکترونیکی و مغناطیسی.
- سردخانه‌های صنعتی (Cold Storages): استفاده از مدل دو قفل (Double Interlock) برای جلوگیری کامل از ورود آب و یخ‌زدگی آن در دمای زیر صفر شبکه لوله‌کشی.
مزایای سیستم اسپرینکلر پیش‌عملگر
.آرامش خاطر (Peace of Mind): اطمینان کامل از اینکه هیچ‌گونه نشتی یا تخلیه تصادفی رخ نخواهد داد.
۲. کاهش چشمگیر خسارات ثانویه: جلوگیری از خرابی تجهیزات حساس به دلیل آب‌گرفتگی‌های بی‌مورد.
۳. سرعت واکنش منطقی: دتکتورهای دودی به سرعت آتش را در مراحل اولیه تشخیص می‌دهند و به پرسنل فرصت واکنش انسانی را قبل از مداخله سیستم آبی می‌دهند.
۴. عیب‌یابی آسان لوله‌ها: وجود هوای تحت فشار نظارتی (Supervisory Air) در سیستم باعث می‌شود تا هرگونه نشتی ریز در شبکه لوله‌کشی، بلافاصله توسط افت فشار هوا تشخیص داده شده و از طریق پنل آلارم داده شود، پیش از آنکه آبی در کار باشد.
تجهیزات و قطعات اصلی سیستم پیش‌عملگر
راه‌اندازی این سیستم نیازمند مجموعه‌ای از تجهیزات دقیق مکانیکی و الکترونیکی است که گروه تک لاد تمامی آن‌ها را از برترین تولیدکنندگان جهانی تامین می‌کند:

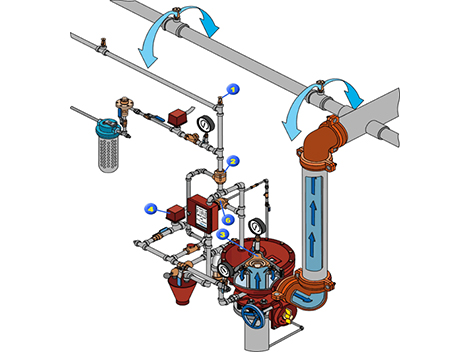

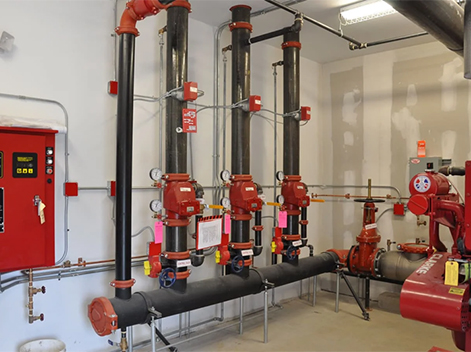

- شیر کنترل پیش‌عملگر (Pre-Action Valve): قلب مکانیکی سیستم است که مسیر آب را بسته نگه می‌دارد. این شیرها معمولاً از نوع دیافراگمی هستند.
- پنل آزادسازی (Releasing Control Panel): مغز متفکر سیستم که سیگنال‌های دتکتورها و سوئیچ‌های فشار را دریافت کرده و فرمان الکتریکی باز شدن شیر را به شیر برقی (Solenoid Valve) ارسال می‌کند.
- کمپرسور هوا (Air Compressor) یا منبع نیتروژن: برای تامین مداوم هوای فشرده و تحت فشار نگه داشتن شبکه لوله‌ها به منظور نظارت بر سلامت فیزیکی آن‌ها و همچنین کنترل مکانیزم‌های دبل اینترلاک.
- تجهیزات تشخیص حریق (Detection Network): شامل انواع دتکتورهای دودی (نقطه‌ای یا مکنده هوا مانند ) و دتکتورهای حرارتی.
- اسپرینکلرهای بسته (Closed Sprinklers): نازل‌های خروجی آب که دارای حباب شیشه‌ای یا فیوز حرارتی در دماهای مشخص (مثلاً 68 درجه سانتی‌گراد) هستند.
- سوئیچ‌های فشار (Pressure Switches): سنسورهایی که فشار آب ورودی و فشار هوای شبکه را به طور مداوم کنترل می‌کنند و در صورت افت فشار هوا (نشتی یا شکستن اسپرینکلر) به پنل سیگنال می‌دهند.
- تریم و متعلقات (Trim Pipeline): مجموعه‌ای از لوله‌های مسی، شیرآلات تست، درین (تخلیه) و گیج‌های نمایشگر که روی بدنه شیر اصلی نصب می‌شوند.
چرا گروه تک لاد را برای سیستم‌های پیش‌عملگر انتخاب کنیم؟
سیستم‌های پیش‌عملگر به دلیل ترکیب دو علم مکانیک سیالات و الکترونیک (اعلام حریق)، نیازمند تخصص بسیار بالایی در فاز طراحی و نصب هستند. هرگونه خطای محاسباتی در سایز لوله‌ها، شیب‌بندی شبکه، فشار کمپرسور هوا یا سناریو نویسی پنل مرکزی، می‌تواند کل سیستم را در زمان بحران از کار بیندازد.
گروه تک لاد با سال‌ها تجربه درخشان در مهندسی حریق، اجرای صفر تا صد سیستم‌های اسپرینکلر پیش‌عملگر (طراحی مطابق 13، تامین تجهیزات اورجینال، نصب تخصصی و سرویس و نگهداری دوره‌ای) را بر عهده می‌گیرد. ما به شما اطمینان می‌دهیم که سرمایه‌های ارزشمند شما، در برابر آتش و آب، به طور همزمان و با بالاترین سطح استاندارد جهانی محافظت خواهند شد.
