سسیتم تهویه حریق
آمارها و تحقیقات بین‌المللی نشان می‌دهد که در حوادث آتش‌سوزی، بیش از 80% تلفات جانی نه به دلیل سوختگی ناشی از شعله‌های آتش، بلکه به دلیل استنشاق گازهای سمی، خفگی ناشی از دود و کاهش دید برای فرار رخ می‌دهد. دود ناشی از حریق حاوی مونوکسید کربن (CO)، سیانید هیدروژن و ذرات معلق خطرناکی است که در عرض چند دقیقه می‌تواند محیط را برای انسان غیرقابل زیست کند. به همین دلیل، طراحی و اجرای سیستم‌های تهویه و کنترل دود حریق یکی از حیاتی‌ترین بخش‌های مهندسی ایمنی و محافظت از جان انسان‌ها (Life Safety) در معماری مدرن محسوب می‌شود.
سیستم تهویه و کنترل دود حریق
سیستم تهویه حریق (Fire Ventilation System) یا مدیریت دود (Smoke Management System)، مجموعه‌ای از تجهیزات مکانیکی، الکتریکی و معماری است که با هدف کنترل، هدایت و تخلیه دود و گازهای سمی ناشی از احتراق طراحی می‌شود. این سیستم‌ها به محض تشخیص حریق توسط سیستم‌های اعلام حریق (دتکتورها)، به صورت خودکار وارد عمل شده و با ایجاد اختلاف فشار هوا یا مکش مکانیکی، از گسترش دود به سایر مناطق ساختمان (به ویژه مسیرهای فرار مانند راه‌پله‌ها) جلوگیری کرده و دود را به فضای آزاد بیرون هدایت می‌کنند.
این سیستم چگونه عمل می‌کند؟
عملکرد سیستم‌های کنترل دود بر پایه اصول ترمودینامیک، دینامیک سیالات و ایجاد اختلاف فشار (Pressure Differential) استوار است. زمانی که حریق رخ می‌دهد، دمای گازها به شدت افزایش می‌یابد (گاهی به بیش از 400درجه سانتیگراد یا 600درجه سانتیگراد می‌رسد). این افزایش دما باعث انبساط گازها و کاهش چگالی آن‌ها می‌شود، در نتیجه دود به سمت بالا (سقف) حرکت کرده و سپس به صورت افقی پخش می‌شود (پدیده قارچی شدن دود).
سیستم تهویه حریق از طریق دو مکانیزم اصلی با این پدیده مقابله می‌کند:
۱. تخلیه (Exhaust): خارج کردن فیزیکی دود از فضای دچار حریق با استفاده از فن‌های مکنده قدرتمند (یا دریچه‌های طبیعی).
۲. فشار مثبت (Pressurization): تزریق هوای تازه به فضاهای امن (مانند راه‌پله‌های فرار) برای ایجاد فشار هوای بیشتر (معمولاً حدود 50 پاسکال) نسبت به منطقه حریق. این اختلاف فشار باعث می‌شود دود نتواند از منطقه کم‌فشار (محل حریق) به منطقه پرفشار (مسیر فرار) نفوذ کند.
انواع سیستم‌های تهویه و کنترل دود
طراحی سیستم‌های کنترل دود بسته به نوع کاربری، معماری ساختمان و الزامات قانونی (مانند استانداردهای N 92NFPA و 12101BSEN) به دسته‌های مختلفی تقسیم می‌شود:
۱. سیستم تهویه طبیعی (Natural Ventilation)
این سیستم متکی بر نیروی شناوری حرارتی دود (اثر دودکشی) است. در این روش، دریچه‌ها (Vents) یا پنجره‌های اتوماتیک در سقف یا بالاترین نقاط دیوارها تعبیه می‌شوند. هنگام حریق، این دریچه‌ها باز شده و دود به دلیل سبکی و گرمای خود به طور طبیعی از ساختمان خارج می‌شود. همزمان، دریچه‌هایی در پایین برای ورود هوای تازه (Make-up Air) باز می‌شوند.
کاربرد: آتریوم‌ها، سوله‌های صنعتی، انبارها و مراکز خرید یک طبقه.
۲. سیستم تهویه مکانیکی (Mechanical Exhaust Ventilation)
در این سیستم از فن‌های اگزاست (مکش) بسیار قدرتمند استفاده می‌شود که توانایی کار در دماهای بالا (کلاس‌های حریق مانند F300 یعنی مقاومت در برابر 300درجه سانتیگراد به مدت 2 ساعت، یا 400F) را دارند. این فن‌ها دود را از طریق شبکه‌ای از کانال‌های نسوز به بیرون هدایت می‌کنند.
کاربرد: مجتمع‌های تجاری بزرگ، سالن‌های سینما، بیمارستان‌ها و فضاهای بسته بدون دسترسی به هوای آزاد.

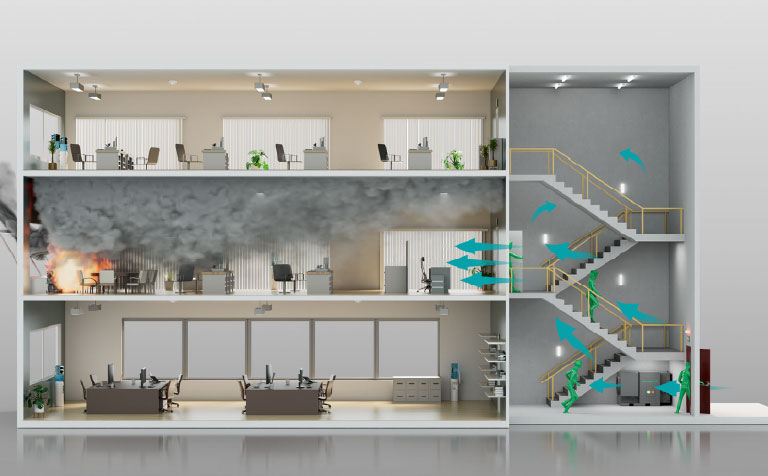

۳. سیستم فشار مثبت راه‌پله‌ها (Stairwell Pressurization)
همان‌طور که اشاره شد، راه‌پله‌ها تنها شریان حیاتی برای فرار ساکنین و ورود نیروهای آتش‌نشان در ساختمان‌های بلندمرتبه هستند. سیستم فشار مثبت با استفاده از فن‌های تزریق هوای تازه (Supply Fans)، راه‌پله را تحت فشار قرار می‌دهد تا دود نتواند از طریق درهای باز یا درزها وارد آن شود.
۴. سیستم تهویه پارکینگ و جت فن‌ها (Jet Fan Systems)
در پارکینگ‌های سرپوشیده و زیرزمینی، استفاده از کانال‌کشی حجیم باعث کاهش ارتفاع مفید سقف می‌شود. به همین دلیل از سیستم تهویه ضربه‌ای (Impulse Ventilation) با استفاده از جت فن‌ها استفاده می‌شود. جت فن‌ها فن‌های کوچک اما بسیار قدرتمندی هستند که زیر سقف نصب شده و با ایجاد جریان هوای پرسرعت، دود را به سمت شفت‌های تخلیه اصلی (اگزاست فن‌ها) هل می‌دهند.
۵. سیستم‌های ترکیبی و منطقه بندی (Zoning)
در ساختمان‌های پیچیده، ساختمان به مناطق دود (Smoke Zones) تقسیم می‌شود. هنگام حریق در یک منطقه، سیستم اگزاست در آن منطقه فعال شده و همزمان سیستم‌های هوارسانی در مناطق مجاور فعال می‌شوند تا با ایجاد یک «ساندویچ فشار»، دود در همان منطقه حریق محبوس بماند.
اهداف سیستم تهویه حریق
- ایجاد محیط قابل زیست (Tenable Environment): حفظ کیفیت هوا و دید کافی در مسیرهای فرار تا زمانی که تمامی ساکنین به طور کامل تخلیه شوند.
- حفاظت از جان نیروهای امدادی: ایجاد دید شفاف و هوای پاک‌تر برای آتش‌نشانان تا بتوانند سریع‌تر به کانون حریق دسترسی پیدا کنند.
- کاهش آسیب‌های حرارتی (Thermal Damage): با خروج گازهای بسیار داغ (که می‌توانند تا بیش از 800درجه سانتیگراد برسند)، از تخریب سازه ساختمان، ذوب شدن کابل‌ها و پدیده خطرناک «فلش‌اوور» (Flashover – اشتعال ناگهانی کل محیط) جلوگیری می‌شود.
- کاهش خسارت به اموال: جلوگیری از نشستن دوده و ذرات خورنده روی تجهیزات گران‌قیمت، سرورها، اسناد و معماری داخلی.
کاربردهای سیستم کنترل دود
نصب و اجرای این سیستم‌ها در کاربری‌های زیر به شدت الزامی است و مورد تاکید سازمان آتش‌نشانی قرار دارد:
- برج‌های مسکونی، اداری و تجاری بلندمرتبه: به ویژه سیستم فشار مثبت راه‌پله‌ها و شفت آسانسورها.
- پارکینگ‌های طبقاتی زیرزمینی: با استفاده از تکنولوژی جت فن و فن‌های تخلیه مرکزی.
- آتریوم‌ها و ویدهای بزرگ: در مجتمع‌های تجاری که دود می‌تواند به سرعت بین طبقات پخش شود.

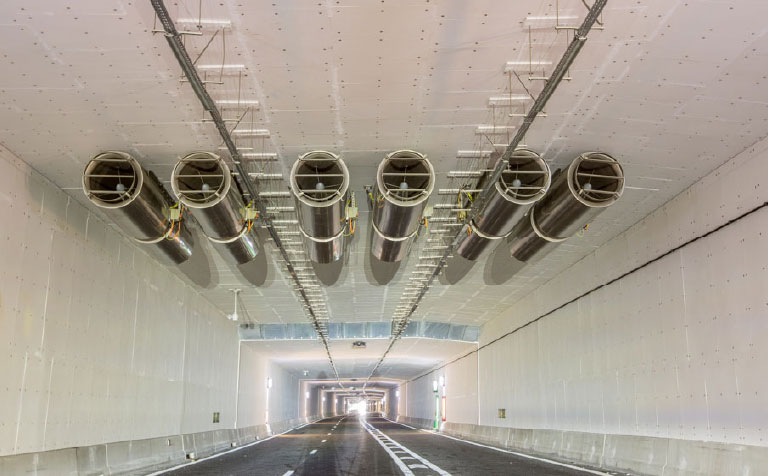

- تونل‌های شهری و جاده‌ای: برای هدایت دود به یک سمت و فراهم کردن مسیر فرار در سمت دیگر.
- مراکز درمانی و بیمارستان‌ها: به دلیل ناتوانی بیماران در تخلیه سریع، مدیریت دود در این فضاها حیاتی است.
- سالن‌های اجتماعات، سینماها و تئاترها: به دلیل تجمع بالای جمعیت در یک فضای بسته.
مزایای اجرای مهندسی و دقیق سیستم
- حفظ جان انسان‌ها: مهم‌ترین و اصلی‌ترین مزیت این سیستم که با هیچ ارزش مادی قابل قیاس نیست.
- اخذ تاییدیه و پایان‌کار: بدون طراحی و اجرای دقیق این سیستم‌ها، امکان اخذ تاییدیه از سازمان آتش‌نشانی برای پروژه‌های بزرگ وجود ندارد.
- حفاظت از سازه: خنک نگه‌داشتن محیط و جلوگیری از رسیدن حرارت به نقطه بحرانی فولاد و بتن.
- کاهش حق بیمه: ساختمان‌های دارای سیستم‌های ایمنی استاندارد، حق بیمه کمتری برای حوادث پرداخت می‌کنند.
تجهیزات و اجزای تشکیل‌دهنده
- یک سیستم جامع تهویه حریق از قطعات و تجهیزات پیچیده‌ای تشکیل شده است که باید همگی دارای تاییدیه‌های بین‌المللی (مانند UL، FM یا CE) باشند:
- فن‌های تخلیه دود (Smoke Exhaust Fans): الکتروموتورها و پروانه‌های این فن‌ها باید قادر باشند در شرایط حریق (مثلاً دمای 300درجه سانتیگراد یا 400درجه سانتیگراد) به مدت 1 تا 2 ساعت بدون توقف کار کنند.
- فن‌های هوای تازه (Supply Fans): برای تامین هوای جایگزین و ایجاد سیستم فشار مثبت.
- جت فن‌ها (Jet Fans): در مدل‌های سانتریفیوژ و محوری (Axial) برای تهویه پارکینگ‌ها و تونل‌ها.
- دمپرهای کنترل دود موتوردار (Motorized Smoke Dampers): دریچه‌هایی که در داخل کانال‌ها نصب می‌شوند و با فرمان تابلو کنترل باز یا بسته می‌شوند تا مسیر عبور هوا و دود را مدیریت کنند.
- دمپرهای ضد حریق (Fire Dampers): با فیوزهای حرارتی کار می‌کنند و در صورت رسیدن شعله به آن‌ها، بسته می‌شوند تا از انتقال آتش از طریق کانال‌ها جلوگیری کنند.
- پرده‌های دود (Smoke Curtains): پرده‌های نسوز اتوماتیک یا ثابت که از سقف آویزان می‌شوند تا از حرکت افقی دود جلوگیری کرده و مخازن دود (Smoke Reservoirs) ایجاد کنند.
- کانال‌های مقاوم در برابر حریق (Fire Rated Ducts): ورق‌های گالوانیزه که با پوشش‌های ضدحریق (مانند رنگ‌های منبسط شونده یا عایق‌های پشم سنگ با دانسیته بالا) پوشانده شده‌اند تا در برابر حرارت بالا تغییر شکل ندهند.

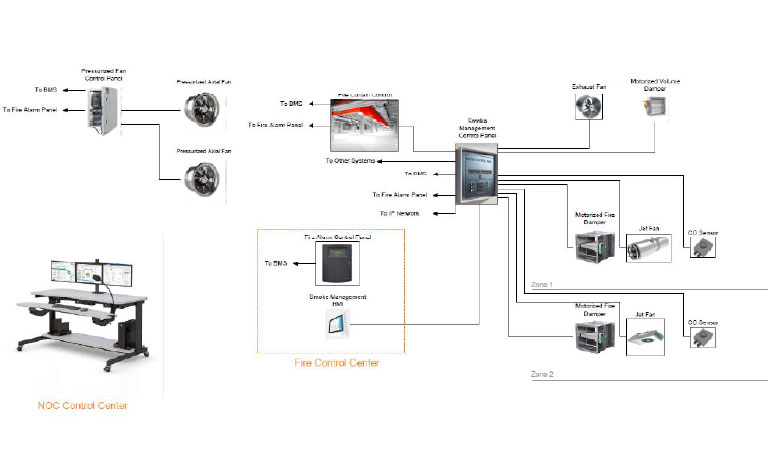

- تابلوهای کنترل و فرمان (MCC & Control Panels): مغز متفکر سیستم که با پنل اعلام حریق مرکزی (FACP) در ارتباط است و سناریوهای از پیش برنامه‌ریزی شده را اجرا می‌کند (مانند روشن کردن فن‌های اگزاست، خاموش کردن هواسازهای معمولی و باز کردن دمپرها).
- کابل‌های نسوز: تمامی سیم‌کشی‌های این سیستم باید از نوع کابل‌های مقاوم در برابر حریق (Fire Resistant Cables) باشد تا در صورت سوختن مسیر، ارتباط تجهیزات قطع نشود.
خدمات مهندسی گروه تک لاد (تک لاد حریق)
طراحی و اجرای سیستم‌های تهویه و کنترل دود حریق نیازمند دانش تخصصی، تسلط بر استانداردهای 92NFPA، محاسبات دقیق مکانیکی و شبیه‌سازی‌های پیشرفته است.
گروه تک لاد به عنوان یکی از پیشگامان صنعت ایمنی و آتش‌نشانی، خدمات زیر را با بالاترین استانداردهای کیفی ارائه می‌دهد:
- مشاوره و طراحی مفهومی: بررسی معماری ساختمان و تدوین بهترین استراتژی و سناریوهای کنترل دود.
- شبیه‌سازی دینامیک سیالات محاسباتی (CFD): شبیه‌سازی کامپیوتری و سه‌بعدی رفتار دود، جریان هوا و عملکرد جت فن‌ها در پارکینگ‌ها و آتریوم‌ها پیش از اجرا، جهت اثبات کارایی سیستم به کارفرما و سازمان آتش‌نشانی.
- تامین تجهیزات باکیفیت: تامین انواع جت فن‌ها، اگزاست فن‌های 300F و F400، دمپرهای موتوری و پرده‌های دود از معتبرترین برندهای جهانی دارای تاییدیه.
- اجرا و نصب تخصصی: نصب کانال‌های مقاوم در برابر حریق، کابل‌کشی نسوز و راه‌اندازی تابلوهای کنترل با تیم‌های اجرایی مجرب.
- تست، راه‌اندازی (Commissioning) و اخذ تاییدیه: انجام تست‌های یکپارچگی (مانند تست دود سرد، اندازه‌گیری اختلاف فشار راه‌پله‌ها با گیج‌های دقیق و تست سرعت جریان هوا) جهت تحویل بی‌نقص سیستم به کارفرما و اخذ تاییدیه نهایی سازمان آتش‌نشانی.
- تعمیر و نگهداری (Maintenance): ارائه خدمات دوره‌ای جهت اطمینان از آماده به کار بودن تجهیزات در زمان بروز حوادث.
