تجهیزات توزیع و کنترل جریان هوا در سیستم مدیریت دود: دمپرها و گریل‌ها

هنگامی که از سیستم‌های مدیریت دود صحبت به میان می‌آید، اغلب توجهات به سمت فن‌های قدرتمند و تابلوهای کنترل هوشمند جلب می‌شود. اما باید در نظر داشت که فن‌ها تنها تولیدکننده جریان هوا (مکش یا دهش) هستند. برای اینکه این جریان هوا به درستی هدایت شود، مناطق درگیر حریق از مناطق امن ایزوله شوند و دود مسیر صحیح تخلیه را طی کند، به «دروازه‌ها» و «پایانه‌های» فیزیکی بسیار دقیقی نیاز داریم. این وظیفه خطیر بر عهده دمپرها (Dampers) و گریل‌ها (Grilles/Registers) است.

دمپرها و گریل‌ها چه هستند؟

دمپر (Damper):

دمپر به زبان ساده، یک شیر یا دریچه مکانیکی است که در داخل مسیر کانال‌های هوا (Ducts)، داکت اسپلیت‌ها، شفت‌ها یا روی دیوارها نصب می‌شود. وظیفه اصلی دمپر، تنظیم میزان جریان هوا، مسدود کردن کامل مسیر هوا، یا هدایت جریان از یک مسیر به مسیر دیگر است. در سیستم‌های حریق، دمپرها موانع فیزیکی مقاومی هستند که از سرایت آتش و دود از یک زون (Zone) به زون دیگر جلوگیری می‌کنند.

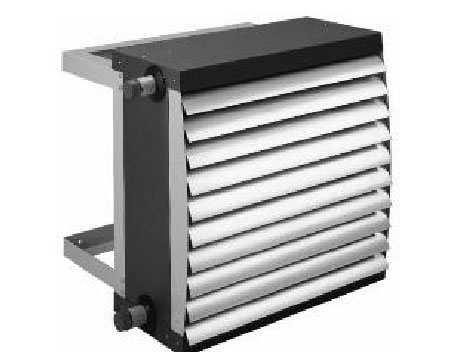

گریل یا دریچه (Grille / Register):

گریل‌ها پایانه‌های توزیع یا مکش هوا هستند که در نقطه تلاقی سیستم کانال‌کشی با فضای داخل اتاق یا سالن نصب می‌شوند. گریل‌ها معمولاً دارای پره‌های ثابت یا متحرک هستند که جهت و سرعت پرتاب هوا را تنظیم می‌کنند. در سیستم‌های مدیریت دود، گریل‌ها باید به گونه‌ای طراحی شوند که حجم عظیمی از دود را در کمترین زمان و با کمترین افت فشار (Pressure Drop) به داخل کانال اگزاست هدایت کنند، یا هوای تازه را به گونه‌ای به محیط تزریق کنند که لایه دود (Smoke Layer) در سقف دچار تلاطم نشود.

مکانیزم عملکرد دمپرها و گریل‌ها چگونه است؟

عملکرد این تجهیزات در سیستم مدیریت دود به صورت کاملا هوشمند و هماهنگ با سیستم اعلام حریق (Fire Alarm) و سیستم کنترل مرکزی ( یا ) انجام می‌شود.

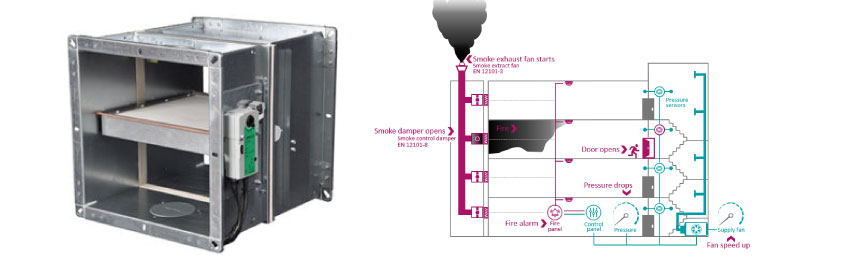

مکانیزم دمپرهای دود و حریق:

حالت عادی: دمپرها در مسیرهای تهویه مطبوع ( $H V A C$ ) باز هستند و اجازه عبور هوای تازه را می‌دهند.
تشخیص حریق: به محض تشخیص دود توسط دتکتورها، سیگنالی به پنل مرکزی ارسال می‌شود.
صدور فرمان: پنل مرکزی بر اساس ماتریس علت و معلول (Cause & Effect Matrix)، به موتورِ دمپرهای الکتریکی (Actuators) فرمان می‌دهد.
تغییر وضعیت:

دمپرهای مربوط به زونِ حریق در مسیر تخلیه (Exhaust) کاملا باز می‌شوند تا دود را خارج کنند.
دمپرهای هوای تازه در زون حریق بسته می‌شوند تا اکسیژن به آتش نرسد.
دمپرهای زون‌های مجاور (بالا و پایین منطقه حریق) بسته می‌شوند تا دود از طریق کانال‌ها به طبقات دیگر سرایت نکند (جلوگیری از اثر دودکش).

مکانیزم بازگشت فنر (Spring Return): موتور این دمپرها به گونه‌ای طراحی شده است که در صورت قطع کامل برق، یک فنر مکانیکی قدرتمند رها شده و دمپر را در حالت ایمن (Fail-Safe) قرار می‌دهد (معمولاً بسته شدن برای جلوگیری از نفوذ دود).
فیوز حرارتی (Fusible Link): در دمپرهای حریق، یک اتصال ذوب‌شونده وجود دارد که اگر دمای داخل کانال از حد مشخصی (مثلا یا ) فراتر رود، ذوب شده و پره‌های دمپر تحت نیروی جاذبه یا فنر فوراً بسته می‌شوند تا مسیر شعله را مسدود کنند.

مکانیزم گریل‌ها:

گریل‌های مدیریت دود معمولاً قطعاتی غیرمتحرک (Passive) در زمان حریق هستند، اما طراحی آئرودینامیک آن‌ها (فاصله پره‌ها، زاویه انحراف) تعیین می‌کند که آیا دود به صورت خطی (Laminar) و بدون ایجاد گردابه (Vortex) وارد کانال می‌شود یا خیر. در سیستم‌های تخلیه آتریوم‌ها، گریل‌های عظیم با سطح مقطع بازِ بالا (High Free Area) استفاده می‌شوند تا سرعت مکش، باعث ایجاد سروصدای زیاد یا کشیدن آتش به سمت بالا نشود.

دمپرها و گریل‌ها، مرزبانان نامرئی اما حیاتی ساختمان

انواع دمپرها در سیستم‌های مدیریت دود

بر اساس استانداردهای معتبری چون $UL 555$ و $UL 555 S$ و $NFP A 90 A$ ، دمپرها به دسته‌های تخصصی زیر تقسیم می‌شوند:

الف) دمپر حریق (Fire Damper – FD)

هدف این دمپر جلوگیری از عبور شعله‌های آتش از میان دیوارها یا کف‌های دارای درجه‌بندی مقاومت در برابر حریق (Fire-Rated) است.

عملکرد: کاملاً مکانیکی. دارای فیوز حرارتی.

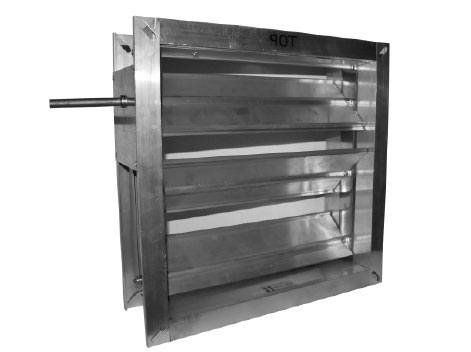

انواع: نوع پرده‌ای (Curtain Type) که پره‌ها روی هم جمع می‌شوند، و نوع چندپره (Multi-blade).

ب) دمپر دود (Smoke Damper – SD)

هدف این دمپر مسدود کردن مسیر عبور دود (نه لزوماً حرارت بالا و شعله) در داخل کانال‌ها است.

عملکرد: الکترومکانیکی یا پنوماتیکی. فاقد فیوز حرارتی است و فقط با فرمان سیگنال دود بسته می‌شود.
کلاس‌های نشتی (Leakage Classes): طبق استاندارد $UL 555 S$ ، دمپرهای دود بر اساس میزان نشت هوا در حالت بسته درجه‌بندی می‌شوند. کلاس I (کمترین نشتی)، کلاس II و کلاس III. در پروژه‌های حساس، گروه تک لاد منحصراً از دمپرهای کلاس I استفاده می‌کند.

ج) دمپر ترکیبی حریق و دود (Combination Fire/Smoke Damper – FSD)

این نوع، پیشرفته‌ترین و پرکاربردترین دمپر در سیستم‌های مدرن مدیریت دود است. ترکیبی از ویژگی‌های هر دو دمپر قبلی را دارد.

عملکرد: هم دارای موتور الکتریکی برای کنترل دود است و هم دارای سنسور/فیوز حرارتی الکترونیکی. اگر حرارت از حد نصاب بگذرد، حتی اگر سیستم کنترل فرمان باز بودن بدهد، دمپر خودکار بسته می‌شود تا شعله عبور نکند.

د) دمپر تخلیه فشار مازاد (Pressure Relief Damper – PRD / Barometric Damper)

این دمپرهای ثقلی در سیستم «فشار مثبت راه‌پله‌ها» نقش حیاتی دارند.

عملکرد: زمانی که فن فشار مثبت روشن می‌شود، فشار راه‌پله بالا می‌رود. طبق استاندارد $NFP A$ ، اختلاف فشار نباید آنقدر زیاد شود که نیروی لازم برای باز کردن در راه‌پله از $N$ تجاوز کند (تا کودکان و سالمندان بتوانند در را باز کنند). اگر فشار از حد تنظیم شده (مثلا $P a$ ) بالاتر برود، پره‌های این دمپر بر اثر فشار هوا باز شده و هوای مازاد را تخلیه می‌کنند.

هـ) دمپرهای تونلی و صنعتی سنگین (Heavy Duty / Tunnel Dampers)

این دمپرها از فولاد ضدزنگ ضخیم ساخته شده و برای تحمل فشارهای عظیم جریان هوا (ناشی از جت فن‌ها یا پیستون افکت قطارها) و حرارت‌های بالای برای مدت $120$ دقیقه (کلاس F400) طراحی شده‌اند.

انواع گریل‌ها (دریچه‌ها) در سیستم مدیریت دود

دریچه‌های تخلیه دود (Smoke Exhaust Grilles): معمولاً در بالاترین نقطه دیوار یا روی سقف نصب می‌شوند (چون دود گرم به بالا صعود می‌کند). دارای شبکه‌های درشت و سطح مفید بالا هستند تا حجم زیادی از گازهای سمی را به سرعت بمکند.

دریچه‌های تزریق هوای آرایش (Make-up Air / Supply Grilles): در ارتفاع پایین (نزدیک کف) نصب می‌شوند. وظیفه آن‌ها تامین هوای تازه برای جایگزینی هوای مکیده شده است. طراحی این گریل‌ها بسیار حساس است؛ سرعت پرتاب هوای تازه نباید از $m / s$ تجاوز کند تا لایه دود در سقف به هم نریزد (جلوگیری از پدیده Plume Disturbance).
دریچه‌های انتقال (Transfer Grilles): معمولاً روی درها یا دیوارهای داخلی نصب می‌شوند و مجهز به دمپر حریق هستند تا در زمان عادی هوا جریان یابد و در زمان حریق مسدود شوند.

برای دریافت مشاوره شماره خود را وارد کنید

اهداف و کاربردهای دمپرها و گریل‌ها

اهداف کلیدی:

بخش‌بندی (Compartmentalization): حفظ یکپارچگی دیوارهای مقاوم در برابر حریق با مسدود کردن سوراخ‌هایی که برای عبور کانال‌ها ایجاد شده‌اند.
مدیریت مسیر دود: اجبار دود به حرکت در مسیری مشخص به سمت شفت‌های اگزاست و جلوگیری از ورود آن به مسیرهای فرار.
تثبیت فشار (Pressurization): کمک به حفظ اختلاف فشار استاندارد بین مناطق امن و پرخطر.
تامین اکسیژن برای فرار: توزیع یکنواخت هوای تنفسی پاک در ارتفاع زیرین (زیر لایه دود) برای افراد در حال فرار.

کاربردها در پروژه‌های مختلف:

برج‌های مسکونی و اداری بلندمرتبه: روی شفت‌های هوای تازه، راه‌پله‌ها و کانال‌های اگزاست طبقات.
پارکینگ‌های سرپوشیده: روی شفت‌های اصلی مکش دود برای تفکیک زون‌های پارکینگ (Zoning).
بیمارستان‌ها و اتاق‌های عمل: ایزوله کردن دقیق اتاق‌های تمیز (Cleanrooms) و جلوگیری از ورود کوچکترین ذرات دود سمی به مناطق نگهداری بیماران بدحال.
تونل‌های جاده‌ای و ایستگاه‌های مترو: دمپرهای عظیم در سقف کاذب برای مکش نقطه‌ای دود قطار یا خودروی در حال سوختن.

مزایای استفاده از دمپرها و گریل‌های استاندارد

کاهش چشمگیر خسارات جانی: با جلوگیری از خفگی ناشی از استنشاق گازهای سمی (علت اصلی مرگ در حریق).
حفاظت از سازه ساختمان: با هدایت حرارت بسیار بالا به بیرون، از ذوب شدن اسکلت فلزی و ریزش ساختمان جلوگیری می‌کنند.
کاهش خسارات مالی: جلوگیری از سرایت دود (که حاوی دوده اسیدی است) به تجهیزات گران‌قیمت الکترونیکی در طبقات دیگر.
هماهنگی کامل با BMS: دمپرهای موتوردار امکان پایش لحظه‌ای (Monitoring) وضعیت باز/بسته بودن را به تیم تاسیسات می‌دهند، که برای تعمیر و نگهداری دوره‌ای بسیار مفید است.
انطباق با مقررات ملی ساختمان: استفاده از تجهیزات تایید شده، مسیر اخذ تاییدیه سازمان آتش‌نشانی را برای سازندگان هموار می‌کند.

تجهیزات و اجزای تشکیل‌دهنده یک دمپر کنترل دود

یک دمپر باکیفیت مهندسی‌شده شامل اجزای زیر است:

قاب یا فریم (Frame): معمولاً از ورق گالوانیزه، آلومینیوم اکسترود شده یا استیل ضدزنگ.
پره‌ها (Blades): انواع مختلفی دارند. نوع «ایرفویل» (Airfoil) کمترین افت فشار و کمترین صدا را تولید می‌کند. نوع (3V-Groove) مقاومت فیزیکی بالایی دارد.
نوار درزگیر (Seals): نوارهای سیلیکونی نسوز در لبه پره‌ها و قاب که مانع از نشت دود در حالت بسته می‌شوند.
یاتاقان‌ها و بوش‌ها (Bearings): از جنس برنج یا استیل برای جلوگیری از گیر کردن پره‌ها در اثر حرارت بالا.
مکانیزم اتصال (Linkage): اهرم‌هایی که نیروی موتور را به تمام پره‌ها به طور همزمان منتقل می‌کنند (معمولاً در خارج از مسیر جریان هوا تعبیه می‌شوند).
محرک الکتریکی (Actuator): موتورهای $V$ یا $V$ که تحمل حرارتی بالایی دارند.
میکروسوییچ‌های نشانگر وضعیت (Auxiliary Switches): سنسورهایی که باز یا بسته بودن قطعی دمپر را به پنل کنترل () مخابره می‌کنند.

خدمات و راهکارهای مهندسی دود گروه تک لاد

طراحی، انتخاب سایز، افت فشارگیری و نصب این تجهیزات نیازمند دانش عمیق سیالات و ترمودینامیک حریق است. در صورت انتخاب ابعاد اشتباه برای یک گریل، سرعت هوا تغییر کرده و کل سیستم دچار اختلال می‌شود.

گروه تک لاد مفتخر است خدمات زیر را به کارفرمایان و مهندسین مشاور ارائه دهد:

1. مشاوره و طراحی: محاسبه دقیق ابعاد کانال‌ها، سایز دمپرها و گریل‌ها بر اساس مدل‌سازی سیالاتی کامپیوتری () برای تضمین عملکرد سیستم در شرایط واقعی.
2. تامین تجهیزات اورجینال: واردات و تامین دمپرهای حریق، دود و اکچویتورها از برترین برندهای جهانی دارای تاییدیه‌های معتبر ، و سازمان آتش‌نشانی.
3. نصب و اجرای تخصصی: نظارت بر نصب صحیح دمپرها درون دیوارها و داکت‌ها با استفاده از متریال‌های عایق و درزگیر مقاوم در برابر حریق (Firestopping).
4. تست، راه‌اندازی و اخذ تاییدیه: بررسی عملکرد میکروسوییچ‌ها، تست یکپارچگی سیستم و همگام‌سازی موتور دمپرها با سناریوهای پنل کنترل برای اخذ قطعی تاییدیه‌های قانونی.

سخن پایانی

دمپرها و گریل‌ها، مرزبانان نامرئی اما حیاتی ساختمان شما در برابر هجوم بی‌رحمانه آتش و دود هستند. عملکرد دقیق آن‌ها، مرز بین یک تخلیه ایمن و یک فاجعه را تعیین می‌کند. برای اطمینان از عملکرد بی‌نقص سیستم مدیریت دود ساختمان خود، انتخاب تجهیزات باکیفیت و مهندسی اصولی الزامی است. جهت دریافت کاتالوگ محصولات تخصصی و مشاوره با دپارتمان مهندسی، با گروه تک لاد تماس حاصل فرمایید.
