سیستم پیش عملگر با همبند تکی
سیستم پیش عملگر با همسیستم اسپرینکلر پیش‌عملگر همبند تکی (Single Interlock Pre-Action System)بند تکی
در مکان‌هایی که نشت ناخواسته آب می‌تواند خساراتی معادل یا حتی بیشتر از خود حریق به بار آورد، این سیستم به عنوان مطمئن‌ترین راهکار حفاظتی بر اساس استانداردهای بین‌المللی نظیر NFPA13 پیشنهاد می‌گردد.
سیستم اسپرینکلر پیش‌عملگر همبند تکی چیست؟

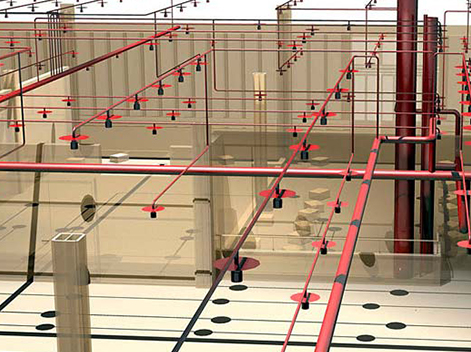

سیستم پیش‌عملگر (Pre-Action) به طور کلی نوعی سیستم اسپرینکلر لوله خشک است؛ به این معنی که در شرایط عادی، شبکه لوله‌کشی نصب شده در سقف، فاقد آب بوده و صرفاً با هوای فشرده (یا نیتروژن) با فشار پایین پر شده است. تفاوت اصلی سیستم‌های پیش‌عملگر با سیستم‌های لوله خشک معمولی در نحوه ورود آب به داخل لوله‌هاست.
در سیستم همبند تکی (Single Interlock)، کلمه “تکی” (Single) به این معناست که برای باز شدن شیر اصلی (Pre-Action Valve) و ورود آب به شبکه لوله‌کشی، تنها یک شرط (یک رویداد) باید محقق شود. این شرط، فعال شدن سیستم اعلام حریق (مانند دتکتور دود یا حرارت) است. در واقع، عملکرد این سیستم به یک سیستم تشخیص حریق جانبی گره خورده است که حساسیت و سرعت بالاتری نسبت به خود اسپرینکلرها دارد.
پس از ورود آب به لوله‌ها، سیستم عملاً تبدیل به یک سیستم “لوله تر” (Wet Pipe) می‌شود، اما آب از اسپرینکلرها خارج نمی‌شود مگر آنکه حرارت آتش باعث شکسته شدن حباب شیشه‌ای (المان حرارتی) خود اسپرینکلر شود.
مکانیزم عملکرد سیستم همبند تکی چگونه است؟
عملکرد سیستم Single Interlock در مواجهه با یک سناریوی حریق واقعی، طی مراحل متوالی و دقیق زیر انجام می‌پذیرد:
۱. حالت آماده‌به‌کار (Standby): در این حالت، شیر کنترل اصلی بسته است. لوله‌های شبکه اسپرینکلر فاقد آب بوده و حاوی هوای فشرده با فشار نظارتی (Supervisory Air Pressure) – معمولاً در حدود 10 psi تا 15 psi هستند. این هوای فشرده نقشی در باز کردن شیر ندارد، بلکه صرفاً برای نظارت بر یکپارچگی لوله‌هاست تا در صورت نشتی یا شکستگی فیزیکی لوله، سیستم اعلام هشدار (Trouble Alarm) دهد.
۲. تشخیص حریق (Detection): با شروع آتش‌سوزی، سنسورهای سیستم اعلام حریق (که معمولاً دتکتورهای دودی هستند زیرا سریع‌تر از اسپرینکلر عمل می‌کنند) حریق را تشخیص می‌دهند. سیگنال حریق به پنل کنترل مرکزی (Control Panel) ارسال می‌شود.
۳. فعال‌سازی شیر اصلی (Pre-Action Valve Actuation): پنل کنترل، یک فرمان الکتریکی به شیر برقی (Solenoid Valve) متصل به شیر پیش‌عملگر ارسال می‌کند. شیر باز شده و آب با فشار شبکه آتش‌نشانی وارد لوله‌های خالی از آب می‌شود. در این مرحله، آژیرهای خطر به صدا در می‌آیند و آب پشت سرهای بسته اسپرینکلرها منتظر می‌ماند.
۴. تخلیه آب (Discharge): توجه داشته باشید که با ورود آب به لوله‌ها، پاشش انجام نمی‌شود. تنها زمانی آب تخلیه می‌شود که دمای محیط به حدی برسد که حباب اسپرینکلر (مثلاً در دمای 68 درجه سانتیگراد) بشکند. تنها اسپرینکلرهایی که درگیر حرارت شده‌اند باز شده و آب روی آتش تخلیه می‌شود.
نکته ایمنی حیاتی: اگر یک اسپرینکلر به صورت تصادفی (مثلاً در اثر ضربه فیزیکی لیفتراک) شکسته شود، فقط هوای داخل لوله خارج می‌شود و پنل هشدار افت فشار هوا می‌دهد، اما چون سیستم اعلام حریق (دتکتور دود) حریقی را حس نکرده است، شیر اصلی باز نمی‌شود و هیچ آبی نشت نخواهد کرد.
انواع سیستم‌های راه‌انداز در پیش‌عملگر همبند تکی
گرچه مکانیزم کلی یکسان است، اما نحوه ارسال فرمان به شیر پیش‌عملگر (Actuation) می‌تواند به سه روش طراحی شود:
- فعال‌سازی الکتریکی (Electric Actuation): رایج‌ترین نوع است که از دتکتورهای الکترونیکی (دود یا حرارت) و یک کنترل پنل اعلام حریق برای باز کردن یک شیر برقی (Solenoid) استفاده می‌کند.
- فعال‌سازی پنوماتیکی (Pneumatic Actuation): از یک شبکه لوله پایلوت خشک دارای اسپرینکلرهای حساس به حرارت (پایلوت) استفاده می‌کند. با ترکیدن پایلوت در اثر حرارت، افت فشار هوا باعث باز شدن شیر اصلی می‌شود.
- فعال‌سازی هیدرولیکی (Hydraulic Actuation): مشابه روش پنوماتیک است، با این تفاوت که لوله پایلوت با آب پر شده است.
اهداف طراحی سیستم Single Interlock
مهندسین گروه تک لاد این سیستم را با دو هدف کلیدی در پروژه‌های حساس اجرا می‌کنند:
۱. حذف خطر نشتی آب ناخواسته (Water Damage Prevention): در فضاهایی که آب می‌تواند تجهیزات میلیارد تومانی را نابود کند یا اسناد تاریخی را از بین ببرد، سیستم همبند تکی این اطمینان را می‌دهد که شکستگی فیزیکی اسپرینکلر یا لوله به هیچ وجه منجر به خروج آب نخواهد شد.
۲. ایجاد زمان طلایی واکنش (Pre-Alarm): از آنجا که دتکتور دود قبل از اسپرینکلر عمل می‌کند، پرسنل آموزش‌دیده یک فرصت طلایی چند دقیقه‌ای دارند تا حریق را با کپسول‌های دستی خاموش کنند. اگر در این مرحله حریق کنترل شود، می‌توان سیستم را ریست کرد و از باز شدن اسپرینکلرها و خیس شدن محیط جلوگیری نمود.
کاربردهای سیستم پیش‌عملگر همبند تکی
این سیستم برای محیط‌هایی با “ارزش دارایی بالا” (High Value Assets) و مکان‌هایی که آسیب‌پذیری شدیدی نسبت به آب دارند، طراحی شده است. مهم‌ترین کاربردهای آن عبارتند از:
- مراکز داده (Data Centers) و اتاق‌های سرور: به عنوان سیستم پشتیبان در کنار سیستم‌های اطفاء حریق گازی (مانند FM200 یا Novec 1230).
- موزه‌ها، گالری‌های هنری و گنجینه‌ها: جهت حفاظت از آثار تاریخی و تابلوهای نفیس که آب آن‌ها را نابود می‌کند.
- مراکز بایگانی اسناد مهم و کتابخانه‌های مرجع.
- اتاق‌های کنترل پتروشیمی‌ها و نیروگاه‌ها.
- تجهیزات پزشکی گران‌قیمت (مانند اتاق‌های MRI و تجهیزات تصویربرداری).
- سردخانه‌های زیر صفر (Cold Storages): زیرا لوله‌ها در حالت عادی خالی از آب هستند و خطر یخ‌زدگی در آن‌ها وجود ندارد.
مزایای سیستم Single Interlock
۱. ضریب ایمنی دوگانه: نیازمندی به دو رویداد مجزا (تشخیص دود + تشخیص حرارت توسط اسپرینکلر) برای پاشش آب.
۲. کاهش خطای انسانی و مکانیکی: محافظت کامل در برابر صدمات تصادفی به شبکه لوله‌کشی.
۳. هشدار زودهنگام: ترکیب با سیستم اعلام حریق آدرس‌پذیر، امکان مداخله انسانی را پیش از فعال شدن فاز اطفاء اتوماتیک فراهم می‌کند.
۴. نظارت مداوم (Supervision): فشار هوای درون لوله‌ها به طور پیوسته وضعیت سلامت فیزیکی شبکه را مانیتور می‌کند و هرگونه روزنه یا نشتی را پیش از وقوع حریق گزارش می‌دهد.
تجهیزات اصلی تشکیل‌دهنده سیستم
اجرای صحیح این سیستم نیازمند یکپارچگی تجهیزات مکانیکی و الکترونیکی با کیفیت بالا (دارای تاییدیه‌های UL/FM) است. تجهیزاتی که گروه تک لاد در این سیستم استفاده می‌کند عبارتند از:

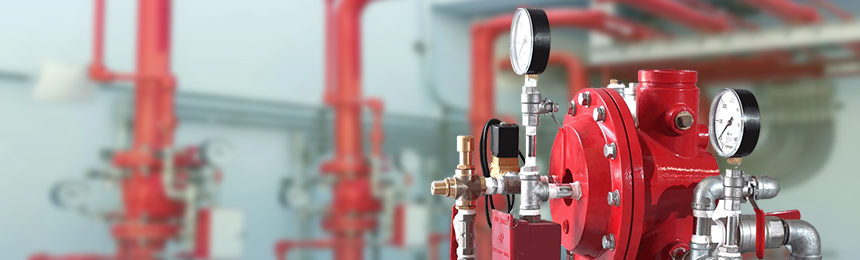

- شیر پیش‌عملگر (Pre-Action Valve): قلب تپنده سیستم که معمولاً یک شیر دلِژ (Deluge Valve) تجهیز شده به تریم‌های مخصوص پیش‌عملگر است. این شیر تا زمانی که فرمان نگیرد، مسیر آب را مسدود نگه می‌دارد.
- پنل کنترل مرکزی اطفاء (Releasing Control Panel): مغز متفکر سیستم که سیگنال‌های دتکتورها را دریافت کرده و فرمان باز شدن شیر اصلی را صادر می‌کند.
- کمپرسور هوای نگه‌دارنده (Maintenance Air Compressor): یک کمپرسور کوچک برای تامین فشار هوای نظارتی (معمولاً 10 تا 15 psi) داخل لوله‌ها.
- سوئیچ‌های کنترل فشار (Pressure Switches): برای نظارت بر افت فشار هوای لوله‌ها (سیگنال نشتی) و همچنین اعلام جریان آب هنگام باز شدن شیر.
- دتکتورهای اعلام حریق (Smoke / Heat Detectors): سنسورهایی که به عنوان شرط اول (Interlock) برای سیستم عمل می‌کنند.

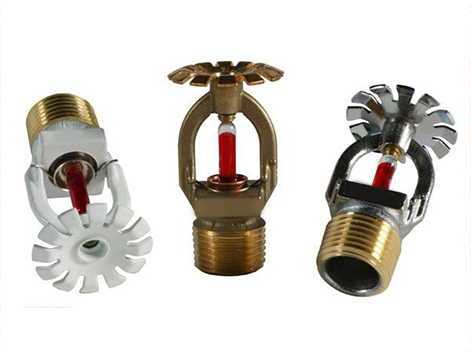

- سرهای اسپرینکلر (Sprinkler Heads): از نوع حباب‌دار (شیشه‌ای یا اتصال لحیمی) که شرط دوم (خروج آب) را تعیین می‌کنند.
- شیرهای تخلیه و تست، گیج‌های فشار آب و هوا، و شیرهای قطع و وصل دروازه‌ای.
تعهد گروه تک لاد در اجرای سیستم‌های پیش‌عملگر
طراحی و اجرای سیستم‌های Pre-Action نیازمند تخصص بالای مهندسی حریق، شناخت دقیق دینامیک سیالات و هماهنگی بی‌نقص بین سیستم‌های مکانیکی و الکترونیکی (اعلام و اطفاء) است. کوچکترین خطایی در تنظیم فشار هوا یا همگام‌سازی پنل با شیر برقی می‌تواند به از کار افتادن کل سیستم در لحظه بحران منجر شود.
گروه تک لاد با سال‌ها تجربه در پروژه‌های ملی و صنعتی، صفر تا صد طراحی هیدرولیکی، تامین دقیق‌ترین تجهیزات روز دنیا، نصب استاندارد و برنامه‌نویسی پنل‌های کنترلی این سیستم را با ضمانت عملکرد بی‌نقص بر عهده می‌گیرد. حفاظت از باارزش‌ترین دارایی‌های شما، تخصص و رسالت ماست.
