سیستم‌های مدیریت و تهویه دود پارکینگ‌ها، شاهرگ حیاتی ایمنی ساختمان

پارکینگ‌های سرپوشیده و زیرزمینی در ساختمان‌های مدرن مسکونی، تجاری و عمومی، یکی از پرخطرترین بخش‌ها از منظر ایمنی حریق محسوب می‌شوند. وجود وسایل نقلیه حاوی مقادیر زیادی مواد قابل اشتعال (بنزین، گازوئیل، روغن، لاستیک و پلاستیک‌های فشرده) و همچنین رشد روزافزون خودروهای الکتریکی (EV) با باتری‌های لیتیوم-یونی، پتانسیل بروز حریق‌های بسیار شدید با نرخ آزادسازی حرارت بالا (Heat Release Rate) را ایجاد کرده است. در صورت بروز حریق در چنین فضاهای بسته‌ای، حجم عظیمی از دود غلیظ، حرارت سوزان (گاه بیش از 1000 درجه سانتیگراد) و گازهای کشنده در عرض چند دقیقه کل فضا را پر می‌کند. به همین دلیل، طراحی و اجرای سیستم‌های مدیریت و تهویه دود پارکینگ نه تنها یک الزام قطعی از سوی سازمان آتش‌نشانی است، بلکه شاهرگ حیاتی ایمنی ساختمان به شمار می‌رود. این مقاله تخصصی توسط دپارتمان مهندسی گروه تک لاد (تک لاد حریق) با هدف بررسی دقیق مکانیزم‌ها، انواع، تجهیزات و مزایای این سیستم‌ها برای سازندگان، مهندسین مشاور و کارفرمایان محترم تهیه شده است.

سیستم مدیریت دود پارکینگ چیست؟

سیستم تهویه و کنترل دود پارکینگ، یک شبکه مهندسی‌شده و یکپارچه از تجهیزات الکترومکانیکی است که وظیفه کنترل کیفیت هوای پارکینگ را بر عهده دارد. این سیستم در واقع یک سیستم دو منظوره (Dual-Purpose) است:

۱. حالت عادی (تهویه روزمره / Normal Mode): در شرایط عادی، وسایل نقلیه در حال تردد گازهای آلاینده‌ای نظیر مونوکسید کربن () و اکسیدهای نیتروژن ( $N O_{x}$ ) تولید می‌کنند. سیستم در این حالت با دور پایین کار کرده و با رقیق‌سازی و تخلیه این آلاینده‌ها، کیفیت هوای پارکینگ را در سطح استانداردهای بهداشتی حفظ می‌کند تا از مسمومیت عابران جلوگیری شود.

۲. حالت حریق (Emergency / Fire Mode): به محض تشخیص حریق توسط سیستم اعلام حریق (دتکتورها یا اسپرینکلرها)، سیستم وارد فاز بحران می‌شود. در این حالت، تجهیزات با حداکثر توان (دور تند) وارد مدار شده تا دود ناشی از احتراق را کنترل، هدایت و به سرعت از محیط پارکینگ خارج کنند.

سیستم چگونه عمل می‌کند؟

عملکرد این سیستم بر پایه اصول دینامیک سیالات و ایجاد جریان هدایت‌شده‌ی هوا استوار است. پارکینگ به عنوان یک حجم بسته در نظر گرفته می‌شود که نیازمند دو عامل اصلی است: ورود هوای تازه (Supply) و تخلیه هوای آلوده/دود (Exhaust).

در هنگام بروز آتش‌سوزی، سناریوی زیر توسط تابلوی کنترل سیستم (که توسط مهندسین گروه تک لاد برنامه‌نویسی می‌شود) اجرا می‌گردد:

تشخیص: دتکتورهای دود یا حرارت زون حریق را مشخص کرده و به پنل مرکزی فرمان می‌دهند.
فعال‌سازی: فن‌های تخلیه دود اصلی (Main Exhaust Fans) با دور تند روشن می‌شوند. همزمان دمپرهای مربوط به زون‌های دیگر بسته شده تا تمرکز مکش روی منطقه درگیر باشد.
هوارسانی: فن‌های تامین هوای تازه (Supply Fans) روشن شده یا کرکره‌های هوای آزاد باز می‌شوند تا جایگزین هوای تخلیه‌شده گردند و از ایجاد فشار منفی شدید (که مانع باز شدن درهای فرار می‌شود) جلوگیری کنند.
هدایت دود: در سیستم‌های مدرن، جت فن‌ها (Jet Fans) بر اساس یک توالی زمانی (معمولاً با تاخیر تا دقیقه‌ای برای فرار ساکنین) روشن شده و با ایجاد یک جریان هوای پرفشار، دود را از کانون حریق کنده و به سمت شفت‌های تخلیه اصلی هل می‌دهند.

انواع سیستم‌های تهویه دود پارکینگ

در مهندسی حریق، به طور کلی دو رویکرد اصلی برای تهویه پارکینگ‌ها وجود دارد:

۱. سیستم کانال‌کشی سنتی (Ducted Ventilation System)

در این روش قدیمی، شبکه‌ای گسترده از کانال‌های گالوانیزه بزرگ در زیر سقف پارکینگ اجرا می‌شود. روی این کانال‌ها در فواصل مشخص دریچه‌هایی تعبیه شده است. یک فن مکنده بزرگ (اگزاست فن) در انتهای مسیر قرار دارد که هوا و دود را از طریق این دریچه‌ها می‌مکد.

نقاط ضعف: اشغال فضای بسیار زیاد در زیر سقف، کاهش ارتفاع مفید پارکینگ، تداخل با سایر تاسیسات (لوله‌های آب، برق، اسپرینکلر)، وجود نقاط کور (Dead Zones) که هوا در آن‌ها جریان ندارد، و هزینه بالای ورق‌کاری و عایق‌بندی نسوز کانال‌ها.

۲. سیستم تهویه با جت فن (Jet Fan / Impulse Ventilation System)

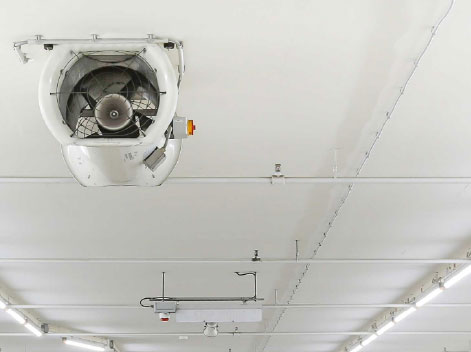

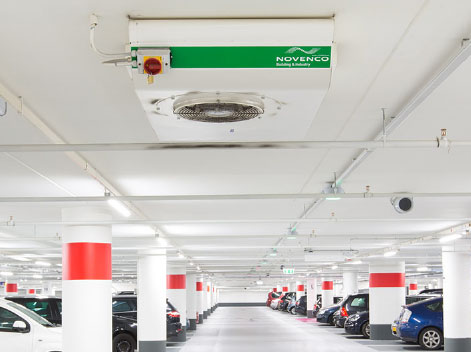

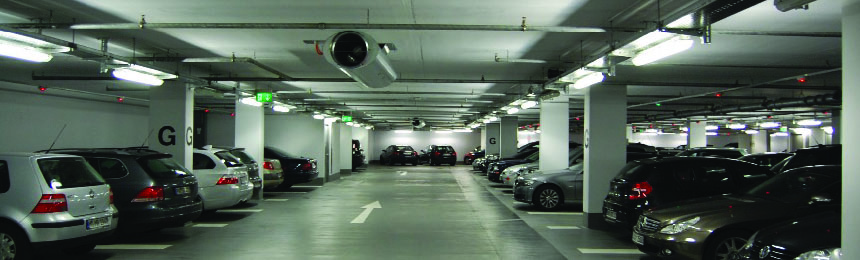

این روش نوین که امروزه به استاندارد اصلی در طراحی‌ها تبدیل شده است، نیاز به کانال‌کشی در سطح پارکینگ را به طور کامل حذف می‌کند. به جای کانال، از جت فن‌های کوچک و قدرتمندی استفاده می‌شود که در فواصل محاسباتی دقیقی زیر سقف نصب می‌گردند.

این فن‌ها مشابه موتور هواپیما عمل کرده و با پرتاب هوا با سرعت و نیروی رانش بالا (Thrust – معمولاً بین $N$ تا $100$ نیوتن)، حرکت هوا را در کل سطح پارکینگ جهت‌دهی می‌کنند. این سیستم دود را مانند یک جاروی نامرئی از منطقه پاک (هوای تازه) به سمت منطقه کثیف (شفت‌های تخلیه اصلی) جارو می‌کند.

اهداف و کاربردهای سیستم مدیریت دود پارکینگ

اهداف حیاتی سیستم:

پاکسازی مسیرهای فرار: پایین نگه داشتن غلظت و دمای دود تا ساکنین بتوانند در دقایق اولیه با دید کافی (حداقل تا متر عمق دید) از پارکینگ خارج شوند.
کمک به تیم‌های آتش‌نشانی: ایجاد یک مسیر دسترسی امن با هوای پاک (Clearance Zone) برای آتش‌نشانان تا بتوانند به سرعت کانون حریق را شناسایی و عملیات اطفاء را انجام دهند.
حفاظت از سازه ساختمان: گازهای داغ حریق پارکینگ می‌توانند باعث ریزش بتن (Spalling) و ذوب شدن آرماتورها شوند. تخلیه سریع این گازهای داغ، از تخریب سازه اصلی ساختمان جلوگیری می‌کند.
حذف آلاینده‌های روزمره: کنترل دقیق سطح و جلوگیری از ایجاد محیط سمی در ساعات پیک تردد پارکینگ.

کاربردها:

مجتمع‌های مسکونی و برج‌های بلندمرتبه با پارکینگ‌های طبقاتی منفی.
مجتمع‌های تجاری، مال‌ها (Malls) و مراکز خرید با حجم تردد بالا.
پارکینگ‌های عمومی زیرزمینی شهری.
پایانه‌های حمل و نقل و فرودگاه‌ها.

برای دریافت مشاوره شماره خود را وارد کنید

مزایای استفاده از سیستم جت فن نسبت به کانال‌کشی سنتی

توصیه مهندسین گروه تک لاد برای پروژه‌های مدرن استفاده از سیستم جت فن است، زیرا مزایای بی‌نظیری دارد:

صرفه‌جویی در فضا و افزایش ارتفاع مفید: با حذف کانال‌های حجیم، حداقل تا سانتی‌متر به ارتفاع مفید پارکینگ اضافه می‌شود که در برج‌سازی یک مزیت اقتصادی بزرگ است.
کاهش هزینه‌های ساخت: حذف کانال‌کشی ورق گالوانیزه، دمپرهای متعدد و عایق‌بندی‌های گران‌قیمت کانال‌ها.
تهویه یکنواخت و حذف نقاط کور: جت فن‌ها باعث هم‌خوردن کامل هوا در تمام گوشه‌های پارکینگ می‌شوند و هیچ نقطه کوری باقی نمی‌ماند.
نصب و راه‌اندازی آسان و سریع: به جای ماه‌ها ورق‌کاری، جت فن‌ها در زمان کوتاهی زیر سقف نصب و کابل‌کشی می‌شوند.
ایمنی بالاتر و کنترل هوشمند: سیستم جت فن انعطاف‌پذیری بالایی دارد و می‌تواند بسته به محل دقیق حریق، جهت جریان هوا را با روشن/خاموش کردن فن‌های خاص کنترل کند.
کاهش مصرف انرژی: در سیستم‌های سنتی فن اصلی همیشه روشن است، اما در سیستم جت فن، سنسورهای فقط جت فن‌های محدوده‌ای که آلوده است را روشن می‌کنند.

تجهیزات تشکیل‌دهنده سیستم تهویه پارکینگ

اجرای این سیستم نیازمند قطعات الکترومکانیکی با استانداردهای مقاومت در برابر حریق (نظیر EN12101) است:

۱. جت فن‌ها (Jet Fans): در دو نوع محوری (Axial) برای پارکینگ‌های با ارتفاع مناسب و گریز از مرکز (Centrifugal / Induction) برای پارکینگ‌های با سقف کوتاه. این فن‌ها باید دارای کلاس حرارتی نظیر (مقاومت تا 300 درجه سانتیگراد برای 2 ساعت) یا F400 ( درجه سانتیگراد برای 2 ساعت) باشند.

۲. فن‌های اصلی تخلیه و تامین هوا (Main Exhaust & Supply Fans): فن‌های قدرتمند محوری (Axial) که در شفت‌های اصلی ساختمان نصب می‌شوند. مکنده اصلی دود و تزریق‌کننده هوای تازه هستند.

۳. سیستم مانیتورینگ گازهای آلاینده (2 Detection System): سنسورهای دقیقی که در فواصل منظم نصب شده و میزان آلایندگی را به صورت PPM (بخش در میلیون) می‌سنجند و فرمان روشن شدن جت فن‌ها را در حالت عادی صادر می‌کنند.

۴. تابلوهای کنترل فرمان (Control Panels – MCC/PLC): مغز متفکر سیستم که با دریافت سیگنال از پنل اعلام حریق و سنسورهای گاز، سناریوی از پیش تعیین شده را روی تجهیزات اعمال می‌کند. این تابلوها به سیستم اینورتر (VFD) برای کنترل دور موتور فن‌ها مجهزند.

۵. دمپرهای حریق موتوردار (Motorized Fire/Smoke Dampers): دریچه‌های اتوماتیک که روی شفت‌های اصلی نصب می‌شوند تا جریان هوا را در طبقات مختلف باز یا بسته کنند.

۶. کابل‌های مقاوم در برابر حریق: کابل‌های انتقال قدرت و فرمان که باید بتوانند در شرایط حریق و دمای بالا، برق‌رسانی به فن‌ها را مختل نکنند (Fire Resistant Cables).

خدمات تخصصی گروه تک لاد در سیستم‌های مدیریت دود پارکینگ

پیاده‌سازی موفق این سیستم‌ها نیازمند دانش عمیق در زمینه سیالات، مکانیک و برق است. گروه تک لاد (تک لاد حریق) به عنوان یکی از پیشگامان مهندسی حریق، جامع‌ترین پکیج خدمات را برای این سیستم‌ها ارائه می‌دهد:

طراحی و مدلسازی (Computational Fluid Dynamics): استفاده از نرم‌افزارهای پیشرفته جهانی (نظیر $P yros im$ و ) جهت شبیه‌سازی سه بعدی رفتار دود و جریان هوا در پارکینگ قبل از اجرا، جهت اثبات کارایی سیستم به سازمان آتش‌نشانی و بهینه‌سازی تعداد و جانمایی فن‌ها.
تامین تجهیزات اورجینال: واردات و تامین برترین برندهای جت فن، اگزاست فن و سنسورهای مونوکسید کربن با گواهینامه‌های معتبر جهانی (, , ).
نصب، کابل‌کشی و اجرای الکترومکانیکال: اجرای دقیق صفر تا صد سیستم توسط تکنسین‌های مجرب.
برنامه‌نویسی و راه‌اندازی (Commissioning): برنامه‌نویسی تابلوهای PLC و تنظیم سناریوهای حریق.
اخذ تاییدیه آتش‌نشانی: انجام تست‌های میدانی (Cold Smoke Test) در حضور کارشناسان سازمان آتش‌نشانی جهت تضمین عملکرد و اخذ قطعی تاییدیه‌ها.

برای ارتقاء سطح ایمنی پروژه‌های خود و دریافت مشاوره تخصصی در زمینه طراحی و تامین سیستم‌های مدیریت دود و جت فن پارکینگ، با کارشناسان و مهندسین گروه تک لاد در ارتباط باشید.
