سیستم پیش عملگر با همبند دوتایی
سیستم اسپرینکلر پیش‌عملگر همبند دوتایی (Double Interlock Pre-Action System)
سیستم اسپرینکلر پیش‌عملگر همبند دوتایی یکی از پیچیده‌ترین، ایمن‌ترین و حساس‌ترین سیستم‌های اطفاء حریق آبی، است. این سیستم، نقطه اوج مهندسی در جلوگیری از تخلیه ناخواسته آب و حفاظت از محیط‌های با شرایط دمایی خاص (به ویژه سردخانه‌های زیر صفر) بر اساس استانداردهای معتبر بین‌المللی نظیر NFPA13 است.
سیستم اسپرینکلر پیش‌عملگر همبند دوتایی چیست؟
در خانواده سیستم‌های اطفاء حریق آبی، سیستم‌های پیش‌عملگر (Pre-Action) برای مکان‌هایی طراحی شده‌اند که نشت آب می‌تواند خسارات جبران‌ناپذیری به همراه داشته باشد. در این سیستم‌ها، شبکه لوله‌کشی در حالت عادی فاقد آب بوده و با هوای فشرده یا گاز نیتروژن پر می‌شود.
همان‌طور که در سیستم “همبند تکی” (Single Interlock) اشاره شد، در آن سیستم تنها فعال شدن یک دتکتور برای ورود آب به لوله‌ها کافی بود. اما سیستم همبند دوتایی (Double Interlock) دارای بالاترین سطح سخت‌گیری و ایمنی است. عبارت “دوتایی” (Double) به این معناست که برای باز شدن شیر اصلی پیش‌عملگر (Pre-Action Valve) و ورود آب به شبکه لوله‌کشی، دو شرط کاملاً مستقل و مجزا باید به صورت همزمان یا متوالی محقق شوند:
۱. فعال شدن سیستم کشف و اعلام حریق (مانند دتکتور دود یا حرارت).
۲. افت فشار هوای داخل شبکه لوله‌کشی اسپرینکلر (که نشان‌دهنده شکسته شدن حباب حرارتی حداقل یک اسپرینکلر در اثر حرارت است).
تنها در صورتی که هر دو رویداد فوق توسط کنترل پنل تایید شوند، فرمان باز شدن شیر اصلی صادر شده و آب وارد لوله‌ها می‌گردد. اگر فقط یکی از این شرایط رخ دهد، سیستم تنها اعلام خرابی یا هشدار می‌دهد و آب به هیچ وجه وارد لوله‌ها نمی‌شود.
مکانیزم و نحوه عملکرد سیستم همبند دوتایی چگونه است؟
برای درک بهتر عملکرد بی‌نظیر این سیستم، مهندسان گروه تک لاد سناریوهای مختلفی را که ممکن است در طول عمر سیستم رخ دهد، بررسی می‌کنند:
حالت عادی (آماده‌به‌کار):
شیر کنترل اصلی بسته است. لوله‌ها کاملاً خشک و حاوی هوای فشرده (یا نیتروژن) با فشار نظارتی مشخص (معمولاً بین 10 psi تا 20 psi) هستند. سیستم اعلام حریق نیز در حالت نرمال قرار دارد.
سناریوی اول: آلارم کاذب یا کشف دود بدون حرارت کافی (فعال شدن شرط اول به تنهایی)
فرض کنید یک دتکتور دود به دلیل گرد و غبار یا یک حریق بسیار کوچک که سریعاً خاموش شده است، فعال شود. سیستم اعلام حریق به صدا در می‌آید. کنترل پنل متوجه حریق می‌شود، اما چون هیچ اسپرینکلری بر اثر حرارت نشکسته و فشار هوای داخل لوله‌ها افت نکرده است (شرط دوم محقق نشده)، کنترل پنل به شیر اصلی اجازه باز شدن نمی‌دهد. آب پشت شیر باقی می‌ماند و شبکه لوله‌ها همچنان خشک می‌ماند.
سناریوی دوم: آسیب فیزیکی به شبکه لوله‌کشی (فعال شدن شرط دوم به تنهایی)
فرض کنید یک لیفتراک در انبار به طور تصادفی با یک اسپرینکلر برخورد کرده و حباب آن را می‌شکند، یا لوله‌ای سوراخ می‌شود. در این حالت، هوای فشرده داخل لوله‌ها خارج شده و سوئیچ افت فشار (Low Air Pressure Switch) فعال می‌شود. کنترل پنل یک هشدار خرابی (Trouble Alarm) صادر می‌کند. اما از آنجایی که هیچ دودی یا حرارتی توسط دتکتورهای اعلام حریق حس نشده است (شرط اول محقق نشده)، شیر اصلی باز نخواهد شد. در نتیجه، هیچ آبی نشت نمی‌کند و خسارتی به بار نمی‌آید.
سناریوی سوم: حریق واقعی (تحقق هر دو شرط)
یک حریق واقعی رخ می‌دهد. ابتدا دتکتورهای دود فعال می‌شوند (شرط اول محقق شد). سیستم در حالت پیش‌هشدار قرار می‌گیرد. با گسترش حریق و بالا رفتن دما، حباب شیشه‌ای یکی از اسپرینکلرها در دمای مشخص (مثلاً 68درجه سانتیگراد) می‌ترکد. هوای فشرده از اسپرینکلر باز شده خارج می‌گردد و افت فشار هوا توسط سوئیچ‌ها ثبت می‌شود (شرط دوم محقق شد). اکنون که کنترل پنل تاییدیه هر دو رویداد را دریافت کرده است، فرمان الکتریکی را به شیر برقی (Solenoid) ارسال می‌کند. شیر اصلی باز شده، آب با سرعت وارد شبکه لوله‌ها گردیده و مستقیماً از اسپرینکلرِ باز شده روی آتش تخلیه می‌شود.
انواع سیستم‌های راه‌انداز در پیش‌عملگر همبند دوتایی
بسته به نوع طراحی و شرایط محیطی، مکانیزم تایید دو شرط می‌تواند تفاوت‌های ظریفی در بخش فرمان (Actuation) داشته باشد. متخصصین گروه تک لاد معمولاً دو نوع اصلی را پیاده‌سازی می‌کنند:
۱. سیستم الکتریکی / پنوماتیکی (Electric/Pneumatic Actuation):
رایج‌ترین مدل است. شرط اول (الکتریکی) توسط دتکتورهای متصل به کنترل پنل اعلام حریق تامین می‌شود. شرط دوم (پنوماتیکی) توسط یک عملگر پنوماتیکی (Pneumatic Actuator) که به شبکه هوای فشرده لوله‌ها متصل است، تامین می‌شود. برای باز شدن مسیر هیدرولیک شیر اصلی، باید هم شیر برقی (فرمان گرفته از پنل) باز شود و هم عملگر پنوماتیکی (در اثر افت فشار هوا) باز شود. این دو عملگر در تریم (Trim) شیر به صورت سری قرار می‌گیرند.
۲. سیستم الکتریکی / الکتریکی (Electric/Electric Actuation):
در این روش، افت فشار هوای شبکه لوله‌ها توسط یک سوئیچ فشار الکتریکی (Pressure Switch) به کنترل پنل ارسال می‌شود. کنترل پنل به گونه‌ای برنامه‌ریزی (Program) شده است که تا زمانی که هم سیگنال حریق از دتکتورها و هم سیگنال افت فشار از سوئیچ فشار را دریافت نکرده است، فرمان باز شدن را به شیر برقی (Solenoid) ارسال نکند.
اهداف طراحی سیستم Double Interlock
هدف اصلی از توسعه و نصب چنین سیستم پیچیده‌ای، ایجاد بالاترین سطح اطمینان ممکن است. اهداف کلیدی طراحی این سیستم توسط مهندسان تک لاد عبارتند از:
- جلوگیری قطعی از ورود آب به لوله‌ها در شرایط غیر حریق: در برخی محیط‌ها، صرف ورود آب به داخل لوله‌ها (حتی اگر پاششی صورت نگیرد) یک فاجعه محسوب می‌شود.
- ممانعت از یخ‌زدگی شبکه اطفاء: هدف اصلی و بنیادین این سیستم، کاربرد در محیط‌های زیر صفر درجه است که ورود اشتباه آب به لوله‌ها منجر به یخ‌زدگی آنی، ترکیدگی لوله‌ها و از کار افتادن کل سیستم می‌شود.
- حفاظت از دارایی‌های فوق‌العاده حساس: ایجاد لایه‌های امنیتی متعدد برای اطمینان از اینکه آب تنها در بدترین سناریوی ممکن و غیرقابل کنترل جریان می‌یابد.
کاربردهای سیستم پیش‌عملگر همبند دوتایی
با توجه به هزینه بالاتر و پیچیدگی راه‌اندازی این سیستم نسبت به سایر انواع اسپرینکلر، کاربری‌های آن بسیار خاص و استراتژیک است:
۱. سردخانه‌های زیر صفر و تونل‌های انجماد (Cold Storages & Freezers): این اصلی‌ترین کاربرد سیستم همبند دوتایی است. در محیطی با دمای مثلاً −20درجه سانتیگراد تا −40درجه سانتیگراد، اگر از سیستم همبند تکی استفاده شود و دتکتور به اشتباه عمل کند، آب وارد لوله‌ها شده و فوراً یخ می‌زند. سیستم همبند دوتایی تضمین می‌کند لوله‌ها در محیط سردخانه کاملاً خشک بمانند مگر اینکه حریق واقعی در حال ذوب کردن محیط و شکستن اسپرینکلرها باشد.
۲. مراکز داده و اتاق‌های سرور بسیار حساس: در دیتاسنترهایی که حساسیت به حضور آب در لوله‌های سقفی (حتی بدون پاشش) بسیار بالاست، این سیستم بالاترین سطح آرامش خاطر را فراهم می‌کند.
۳. موزه‌های ملی و گنجینه‌های اسناد تاریخی: فضاهایی که رطوبت ناشی از تعریق لوله‌های پر از آب نیز می‌تواند به آثار باستانی آسیب برساند.
۴. انبارهای مواد شیمیایی واکنش‌پذیر با آب: در محیط‌هایی که آب با مواد موجود واکنش خطرناک می‌دهد و فقط در شرایط بحرانی حریق باید از آن به عنوان آخرین راهکار استفاده کرد.
مزایای سیستم Double Interlock
- بالاترین سطح ایمنی در برابر تخلیه ناخواسته: هیچ سیستم آبی دیگری به اندازه همبند دوتایی در برابر آلارم‌های کاذب و آسیب‌های فیزیکی ایمن نیست.
- حذف خطر یخ‌زدگی: با جلوگیری از ورود بی‌دلیل آب، خطر یخ‌زدگی در سردخانه‌ها به صفر می‌رسد.
- مانیتورینگ و نظارت پیوسته: به دلیل وجود هوای فشرده، سیستم به طور مداوم یکپارچگی فیزیکی خود را بررسی می‌کند.
- تسهیل در تعمیر و نگهداری سردخانه‌ها: در صورت آسیب دیدن لوله توسط ماشین‌آلات در سردخانه، نیازی به تخلیه آب و نگرانی از یخ‌زدگی نیست؛ صرفاً با تعمیر لوله و شارژ مجدد هوا، سیستم به حالت عادی باز می‌گردد.
تجهیزات اصلی تشکیل‌دهنده سیستم
اجرای موفق و بی‌نقص سیستم همبند دوتایی نیازمند استفاده از قطعات با بالاترین کیفیت و دارای تاییدیه‌های معتبر جهانی (مانند UL و FM) است. پکیج تجهیزاتی که گروه تک لاد برای این سیستم در نظر می‌گیرد شامل موارد زیر است:

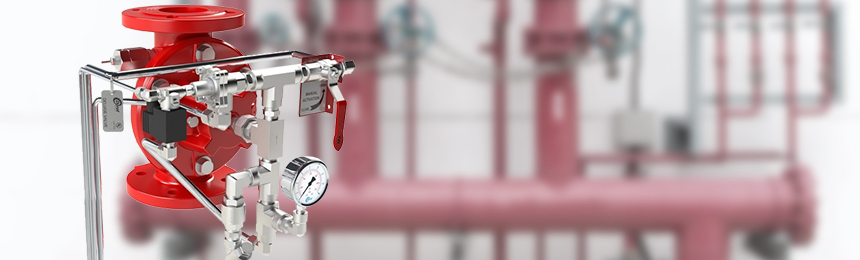

- شیر سیلابی (Deluge Valve): بدنه اصلی شیر که مسیر آب را مسدود می‌کند.
- تریم پیش‌عملگر همبند دوتایی (Double Interlock Trim): شبکه‌ای از لوله‌های کوچک، شیرآلات کنترلی، عملگرهای پنوماتیک (Pneumatic Actuator) و شیرهای برقی (Solenoid Valve) که وظیفه کنترل هیدرولیکی شیر اصلی را بر عهده دارند.
- پنل کنترل اطفاء حریق (Releasing Control Panel): مغز الکترونیکی سیستم که وظیفه تحلیل لاجیک “دوتایی بودن” (Cross-Zoning یا AND Logic) را بر عهده دارد.
- دتکتورهای کشف حریق: انواع دتکتورهای حرارتی، دودی، یا کابلی (Linear Heat Detectors) که برای محیط‌های خاص مانند سردخانه‌ها مناسب‌سازی شده‌اند.
- کمپرسور هوا یا سیلندر نیتروژن: مجهز به سیستم تنظیم فشار اتوماتیک (Air Maintenance Device) برای تامین و حفظ فشار دقیق هوای داخل لوله‌ها.
- سوئیچ‌های کنترل فشار (Pressure Switches): برای تشخیص افت فشار هوا (Low Air) و تشخیص جریان آب (Water Flow).

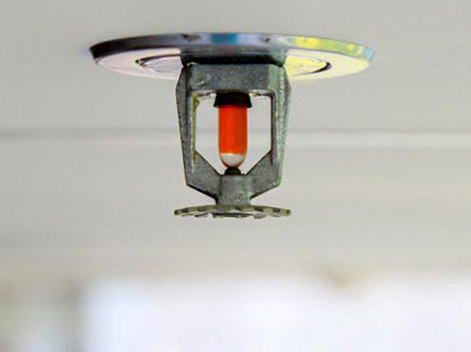

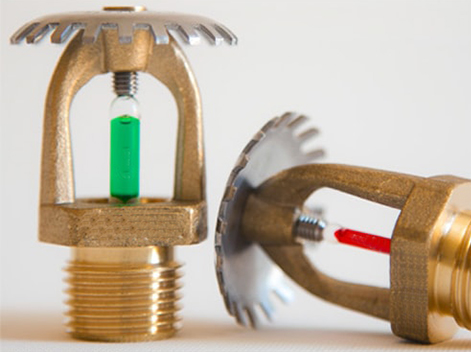

- سرهای اسپرینکلر بسته (Closed Sprinklers): اسپرینکلرهای دارای حباب شیشه‌ای یا لینک لحیمی حساس به دما.
تعهد و تخصص گروه تک لاد در اجرای سیستم‌های پیش‌عملگر
طراحی سیستم اسپرینکلر پیش‌عملگر همبند دوتایی یکی از چالش‌برانگیزترین بخش‌های مهندسی ایمنی حریق است. محاسبه دقیق فشار هوای نظارتی، محاسبه زمان رسیدن آب به دورترین اسپرینکلر (Water Delivery Time) بر اساس الزامات استاندارد 13NFPA ، و انتخاب دتکتورهای مناسب برای کار در محیط‌های منجمد سردخانه‌ای، نیازمند دانش تخصصی و تجربه عملی فراوان است. کوچکترین اشتباه در تنظیم تریم پنوماتیک یا برنامه‌نویسی پنل می‌تواند سیستم را در لحظه خطر از کار بیندازد.
دپارتمان مهندسی گروه تک لاد با تکیه بر سال‌ها تجربه در پروژه‌های پیچیده صنعتی و زیرساختی کشور، خدمات طراحی هیدرولیکی با نرم‌افزارهای پیشرفته، تامین تجهیزات اورجینال از برترین برندهای جهانی، نصب کاملاً استاندارد و راه‌اندازی و تست دقیق این سیستم‌ها را ارائه می‌دهد. هدف ما در تک لاد، ایجاد یک سپر حفاظتی غیرقابل نفوذ برای باارزش‌ترین سرمایه‌های انسانی و مالی شما در سخت‌ترین شرایط محیطی است. با انتخاب تک لاد، ایمنی سردخانه‌ها و مراکز حساس خود را با بالاترین استانداردهای جهانی تضمین کنید.
