Non-Interlock Pre-Action
سیستم اسپرینکلر پیش‌عملگر بدون همبند
سیستم اسپرینکلر پیش‌عملگر بدون همبند (Non-Interlock Pre-Action):
در دنیای پیچیده مهندسی ایمنی حریق، انتخاب سیستم مناسب برای محافظت از جان انسان‌ها و دارایی‌های ارزشمند، نیازمند دانش تخصصی و شناخت دقیق از فناوری‌های موجود است. دپارتمان مهندسی گروه تک لاد (تک لاد حریق) با افتخار این مقاله جامع را جهت معرفی کامل «سیستم اسپرینکلر پیش‌عملگر بدون همبند» (Non-Interlock Pre-Action System) تدوین نموده است. این سیستم یکی از راهکارهای هوشمندانه در سیستم‌های اطفاء حریق اتوماتیک آبی است که تعادلی بی‌نظیر میان سرعت عمل و جلوگیری از خسارات احتمالی آب برقرار می‌کند. در ادامه، به بررسی دقیق ماهیت، نحوه عملکرد، اهداف، کاربردها، مزایا و تجهیزات این سیستم بر اساس استانداردهای معتبری چون NFPA13 می‌پردازیم.
سیستم اسپرینکلر پیش‌عملگر بدون همبند (Non-Interlock) چیست؟
پرده‌های حریق و دود، موانع فیزیکی انعطاف‌پذیری از جنس پارچه‌های نسوز (غالباً با پوشش‌های فایبرگلاس و الیاف فلزی) هستند. این سیستم‌ها ماهیتی دوگانه (ترکیبی) دارند؛ در حالت عادی در سقف یا قاب‌های مخصوص به صورت رول شده و «نامرئی» پنهان می‌مانند، اما به محض تشخیص خطر توسط سیستم اعلام حریق (رویکرد عامل)، به صورت خودکار باز شده و یک سد مقاوم در برابر حریق یا دود (رویکرد غیرعامل) ایجاد می‌کنند.
مکانیزم و نحوه عملکرد سیستم چگونه است؟
برای درک کامل این سیستم، مهندسان گروه تک لاد دو سناریوی اصلی عملکردی را تشریح می‌کنند:
حالت آماده‌به‌کار (Standby):
در شرایط عادی، شیر اصلی بسته است. لوله‌های شبکه اسپرینکلر خشک بوده و توسط یک کمپرسور هوا، تحت فشار نظارتی (معمولاً بین 10 psi تا 20 psi) قرار دارند. سیستم اعلام حریق نیز در حال پایش محیط است.
سناریوی اول: کشف حریق توسط دتکتورها (فعال شدن شرط اول)
- آتشی در محیط رخ می‌دهد.
- دتکتورهای دود یا حرارت (که معمولاً حساس‌تر و سریع‌تر از اسپرینکلرها هستند) حریق را تشخیص می‌دهند.
- سیگنال به پنل کنترل اطفاء حریق (Releasing Panel) ارسال می‌شود.
- پنل کنترل بلافاصله فرمان الکتریکی را به شیر برقی (Solenoid Valve) متصل به شیر پیش‌عملگر ارسال می‌کند.
- شیر اصلی باز شده و آب با سرعت وارد شبکه لوله‌های خشک می‌شود.
- نکته مهم: در این لحظه آب وارد لوله‌ها شده است (سیستم عملاً به یک سیستم لوله تر تبدیل شده است)، اما چون هنوز حرارت به حدی نرسیده که حباب اسپرینکلرها بترکد، آبی روی محیط تخلیه نمی‌شود.
- با گسترش حریق و رسیدن حرارت به حد نصاب (مثلاً 68درجه سانتیگراد)، حباب اسپرینکلر می‌ترکد و آب بلافاصله (بدون تاخیرِ ناشی از خروج هوا) روی آتش می‌ریزد.
سناریوی دوم: شکسته شدن اسپرینکلر (فعال شدن شرط دوم)
- به هر دلیلی (مانند برخورد لیفتراک با اسپرینکلر در یک انبار، یا وقوع حریقی که دتکتورها به دلیلی آن را کشف نکرده‌اند)، حباب یک اسپرینکلر می‌شکند.
- هوای فشرده داخل لوله‌ها از طریق اسپرینکلرِ باز شده خارج می‌شود.
- سوئیچ افت فشار هوا (Low Air Pressure Switch) که روی خط نصب شده است، این افت فشار را حس کرده و سیگنالی به پنل کنترل می‌فرستد (یا مستقیماً مکانیزم پنوماتیکی شیر را فعال می‌کند).
- شیر اصلی باز شده و آب وارد شبکه لوله‌کشی می‌شود.
- از آنجا که در این سناریو، یک اسپرینکلر از قبل باز شده است (شکسته شده)، آب به محض رسیدن به آن اسپرینکلر، در محیط تخلیه می‌شود.
انواع سیستم‌های راه‌انداز در Non-Interlock
سیستم‌های پیش‌عملگر بدون همبند از نظر نحوه صدور فرمان به شیر اصلی، در طراحی‌های مختلفی توسط گروه تک لاد قابل اجرا هستند:
۱. راه‌انداز الکتریکی (Electric Actuation): در این حالت، هم دتکتورها و هم سوئیچ فشار هوا، سیگنال‌های الکتریکی خود را به پنل کنترل ارسال می‌کنند و پنل کنترل تصمیم‌گیرنده نهایی برای باز کردن شیر برقی (Solenoid) است.
۲. راه‌انداز ترکیبی پنوماتیک/الکتریک: در این تریم، باز شدن شیر می‌تواند مستقیماً از طریق یک عملگر پنوماتیکی (Dry Pilot Actuator) در اثر افت فشار هوا، یا به صورت موازی از طریق یک شیر برقی که از دتکتورها فرمان می‌گیرد، انجام شود. این طراحی قابلیت اطمینان سیستم را در صورت قطعی برق افزایش می‌دهد.
مزایای رقابتی و تخصصی سیستم
۱. سرعت عمل خیره‌کننده: تبدیل شدن سریع شبکه خشک به شبکه تر به محض عملکرد دتکتور، باعث می‌شود تا در لحظه ترکیدن اسپرینکلر، آب بدون ثانیه‌ای درنگ روی حریق پاشیده شود.
۲. ایمنی در برابر یخ‌زدگی: رفع نگرانی از ترکیدگی لوله‌ها در اثر برودت هوا.
۳. سادگی بیشتر نسبت به سیستم همبند دوتایی: طراحی منطقی ساده‌تر باعث کاهش هزینه‌های راه‌اندازی و همچنین کاهش پیچیدگی‌های تعمیر و نگهداری می‌شود.
۴. ضریب اطمینان بالا در اطفاء: حتی اگر سیستم اعلام حریق (دتکتورها) به دلیلی از کار بیفتد، با شکسته شدن اسپرینکلر در اثر حرارت آتش، سیستم به صورت خودکار عمل کرده و آب را تخلیه می‌کند (مزیت بزرگی نسبت به همبند تکی).
تجهیزات و قطعات تشکیل‌دهنده سیستم
اجرای این سیستم مستلزم استفاده از قطعات دقیق و استاندارد با تاییدیه‌های UL و FM است. گروه تک لاد تامین و نصب تجهیزات زیر را بر عهده می‌گیرد:

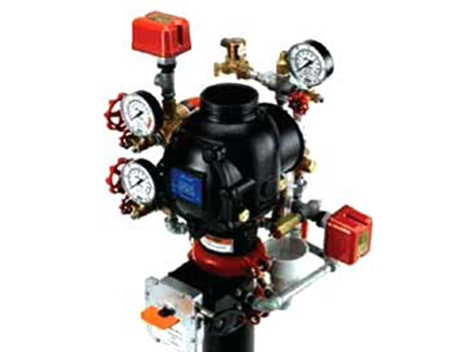

- شیر کنترل اصلی (Pre-Action Valve / Deluge Valve): قلب تپنده سیستم که مانع از ورود آب به لوله‌ها در حالت عادی می‌شود.
- تریم (Trim) مخصوص بدون همبند: مجموعه‌ای از اتصالات، شیرآلات کوچک، گیج‌های فشار و مسیرهای بای‌پَس که روی شیر اصلی نصب می‌شوند و منطق “یا” (OR) را به صورت هیدرولیکی/پنوماتیکی ایجاد می‌کنند.
- پنل کنترل مرکزی (Releasing Control Panel): مغز هوشمند سیستم برای پردازش سیگنال‌ها و صدور فرمان.
- کمپرسور هوا (Air Compressor): به همراه سیستم تنظیم اتوماتیک (Air Maintenance Device) جهت تامین و حفظ فشار هوای داخل لوله‌ها.
- سیستم اعلام حریق (Fire Alarm System): شامل دتکتورهای دودی، حرارتی و شستی‌های اعلام حریق.
- شیر برقی (Solenoid Valve): عملگر الکترومکانیکی برای باز کردن مسیر آب.
- سوئیچ‌های فشار (Pressure Switches): شامل سوئیچ افت فشار هوا (Low Air) و سوئیچ جریان آب (Water Flow Alarm).

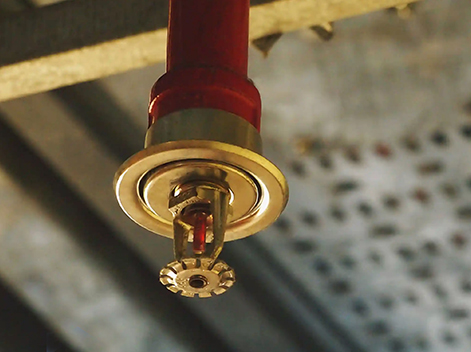

- اسپرینکلرهای بسته (Closed Sprinklers): شبکه پخش‌کننده‌های آب که دارای حباب حساس به حرارت هستند.
کلام پایانی
سیستم اسپرینکلر پیش‌عملگر بدون همبند (Non-Interlock)، راهکاری هوشمندانه، سریع و مقاوم در برابر یخ‌زدگی است که برای طیف وسیعی از صنایع و انبارهای سردسیر کاربرد دارد. انتخاب این سیستم نیازمند محاسبات دقیق هیدرولیکی، جانمایی صحیح دتکتورها و تنظیمات بی‌نقص شیرآلات است.
گروه تک لاد (تک لاد حریق) با سال‌ها سابقه درخشان در زمینه مشاوره، طراحی، تامین تجهیزات و اجرای پروژه‌های کلان ایمنی و آتش‌نشانی، آماده ارائه خدمات مهندسی در زمینه سیستم‌های پیش‌عملگر می‌باشد. تیم متخصص ما با بهره‌گیری از آخرین استانداردهای جهانی نظیر 13NFPA ، بالاترین سطح ایمنی را برای پروژه‌های شما تضمین می‌کند. برای مشاوره تخصصی و دریافت پروپوزال، با کارشناسان دپارتمان اطفاء حریق تک لاد در تماس باشید.
