سیستم اسپرینکلر لوله تر (Wet Pipe Sprinkler System)؛ مطمئن‌ترین راهکار اطفاء حریق
این مقاله تخصصی و جامع، توسط دپارتمان مهندسی حریق گروه تک لاد تدوین شده است تا شما را با تمامی جنبه‌های سیستم اطفاء حریق اسپرینکلر لوله تر (Wet Pipe System) آشنا کند. سیستم لوله تر، متداول‌ترین، اقتصادی‌ترین و قابل‌اطمینان‌ترین سیستم اطفاء حریق اتوماتیک در سراسر جهان است و گروه تک لاد با افتخار اجرای این سیستم را با بالاترین استانداردهای بین‌المللی (از جملهNFPA13 ) برای کارفرمایان محترم ارائه می‌دهد.
سیستم اسپرینکلر لوله تر (Wet Pipe System) چیست؟
سیستم اسپرینکلر لوله تر (Wet Pipe Sprinkler System) پایه‌ای‌ترین و در عین حال پرکاربردترین نوع از شبکه‌های اطفاء حریق اتوماتیک آبی است. همان‌طور که از نام «لوله تر» (Wet) پیداست، در این سیستم تمامی شبکه لوله‌کشی از شیر کنترل اصلی (Control Valve) گرفته تا تک‌تک سرهای اسپرینکلر، به طور مداوم و همیشگی پر از آبِ تحت فشار است.
این سیستم به گونه‌ای طراحی شده است که به محض افزایش دمای محیط ناشی از وقوع حریق و رسیدن آن به آستانه تحمل اسپرینکلر، المان حساس به حرارت (که معمولاً یک حباب شیشه‌ای حاوی مایع منبسط‌شونده یا یک اتصال لحیمی است) عمل کرده و آب بلافاصله و بدون هیچ‌گونه تاخیری بر روی کانون آتش تخلیه می‌شود. سادگی این سیستم، عدم نیاز به تجهیزات پیچیده پنوماتیک (برخلاف سیستم‌های لوله خشک) و واکنش آنی آن، باعث شده تا طبق آمار جهانی، بیش از 85% از کل سیستم‌های اسپرینکلر نصب شده در جهان از نوع لوله تر باشند. ما در گروه تک لاد این سیستم را به عنوان خط اول دفاعی در ساختمان‌هایی که خطر یخ‌زدگی ندارند، پیشنهاد می‌دهیم.
مکانیزم عملکرد سیستم لوله تر چگونه است؟
سادگی سیستم لوله تر، راز قابلیت اطمینان بسیار بالای آن است. عملکرد این سیستم در مواجهه با حریق شامل مراحل دقیق و خودکار زیر است:
۱. حالت آماده‌به‌کار (Standby):
در شرایط عادی، شبکه لوله‌کشی که در سراسر سقف ساختمان کشیده شده، کاملاً پر از آب است. این آب توسط پمپ‌های آتش‌نشانی یا مخازن ثقلی تحت فشار استانداردی (معمولاً بین 50 psi تا 175 psi بسته به طراحی هیدرولیکی) قرار دارد.
۲. کشف حریق و فعال‌سازی حرارتی:
اسپرینکلرها سنسورهای دود نیستند، بلکه به حرارت واکنش نشان می‌دهند. با شروع آتش‌سوزی، یک ستون حرارتی (Thermal Plume) به سمت سقف حرکت می‌کند. وقتی این هوای داغ به اسپرینکلر می‌رسد، دمای المان حرارتی آن بالا می‌رود. رایج‌ترین نوع المان، حباب شیشه‌ای است که داخل آن مایعی با ضریب انبساط حرارتی بالا وجود دارد. رنگ این مایع نشان‌دهنده دمای فعال‌سازی است (مثلاً رنگ قرمز برای دمای 68درجه سانتیگراد یا 155درجه فارنهایت و رنگ زرد برای 79درجه سانتیگراد). وقتی دما به این حد می‌رسد، مایع منبسط شده، حباب شیشه‌ای را می‌شکند.
۳. تخلیه آنی آب (Discharge):
با شکسته شدن حباب، مسیر خروج آب باز می‌شود. از آنجا که لوله‌ها از قبل پر از آب تحت فشار هستند، آب در کسری از ثانیه از نازل خارج می‌شود (هیچ تاخیری وجود ندارد).
۴. الگوی پاشش (Spray Pattern):
آب پس از خروج از اوریفیس (سوراخ) اسپرینکلر، با شدت به قطعه‌ای به نام دفلکتور (Deflector) برخورد می‌کند. دفلکتور جریان یکپارچه آب را شکسته و آن را به صورت قطرات ریز و با الگوی چتری شکل در یک مساحت مشخص (مثلاً 9 تا 20 متر مربع بسته به نوع اسپرینکلر) پخش می‌کند تا بیشترین جذب حرارت و خفه کردن آتش رخ دهد.
۵. اعلام حریق و هشدار (Alarm):
همزمان با جریان یافتن آب در لوله اصلی برای جایگزینی آب خارج شده از اسپرینکلر، قطعه‌ای به نام فلوسوئیچ (Waterflow Switch) یا شیر یک‌طرفه هشداردهنده (Alarm Check Valve) این جریان را تشخیص می‌دهد. این سنسور بلافاصله سیگنالی به پنل اعلام حریق مرکزی می‌فرستد تا آژیرهای ساختمان به صدا درآیند.
در سیستم لوله تر، بر خلاف تصورهای غلط، با فعال شدن یک اسپرینکلر، همه اسپرینکلرها باز نمی‌شوند! تنها اسپرینکلری که مستقیماً در معرض حرارت آتش قرار گرفته عمل می‌کند. این موضوع مصرف آب و خسارت به وسایل را به حداقل می‌رساند.
انواع سیستم‌های اسپرینکلر لوله تر (بر اساس نوع نازل)
شبکه لوله‌کشی در این سیستم ثابت است، اما بسته به نوع معماری و کاربری فضا، از انواع مختلفی از سرهای اسپرینکلر استفاده می‌شود:
- اسپرینکلر آویز (Pendent): متداول‌ترین نوع که از سقف به سمت پایین آویزان است. آب به سمت پایین خارج شده و دفلکتور آن را به شکل چتری پخش می‌کند.
- اسپرینکلر بالازن (Upright): روی لوله به سمت بالا نصب می‌شود. آب به سمت بالا فوران کرده و پس از برخورد به دفلکتور به سمت پایین برمی‌گردد. مناسب برای انبارها، پارکینگ‌ها و فضاهای بدون سقف کاذب.
- اسپرینکلر دیواری (Sidewall): روی دیوار نصب می‌شود و آب را به صورت ربع‌کره به داخل اتاق می‌پاشد. مناسب برای هتل‌ها، راهروها و جاهایی که امکان لوله‌کشی در سقف وجود ندارد.
- اسپرینکلر مخفی (Concealed): بدنه آن کاملاً درون سقف کاذب قرار می‌گیرد و با یک قاب صاف و همرنگ سقف پوشانده می‌شود. با رسیدن حرارت، قاب می‌افتد و اسپرینکلر بیرون آمده و عمل می‌کند. ایده‌آل برای فضاهای لوکس و معماری‌های خاص.
اهداف استفاده از سیستم لوله تر
اجرای این سیستم توسط گروه تک لاد، اهداف بنیادین زیر را در مدیریت بحران حریق دنبال می‌کند:
۱. حفاظت از جان انسان‌ها (Life Safety): اولین و مهم‌ترین هدف. این سیستم با کنترل سریع آتش در همان دقایق اولیه، از تولید دودهای سمی جلوگیری کرده و مسیرهای فرار را برای ساکنین ایمن نگه می‌دارد.
۲. کنترل و محدودسازی حریق (Fire Control): جلوگیری از گسترش آتش (Flashover) به سایر اتاق‌ها یا طبقات ساختمان تا زمان رسیدن نیروهای آتش‌نشانی.
۳. حفاظت از سازه و اموال (Property Protection): کاهش چشمگیر دمای آتش که از فروپاشی اسکلت فلزی یا بتنی ساختمان جلوگیری کرده و خسارات مالی را به شدت کاهش می‌دهد.
۴. پایداری کسب‌وکار (Business Continuity): اطفاء سریع آتش به معنای بازگشت سریع‌تر کسب‌وکار به حالت عادی و جلوگیری از تعطیلی‌های طولانی‌مدت کارخانجات یا مراکز تجاری است.
کاربردهای سیستم اسپرینکلر لوله تر
با توجه به اینکه آب در دمای زیر 4درجه سانتیگراد یخ می‌زند و در دمای بالای 95درجه سانتیگراد تبخیر می‌شود، سیستم لوله تر برای محیط‌هایی مناسب است که دمای آن‌ها همواره توسط سیستم‌های تهویه در یک محدوده ایمن نگه داشته می‌شود. کاربردهای اصلی آن عبارتند از:
- برج‌ها و مجتمع‌های مسکونی
- مراکز تجاری، مال‌ها و فروشگاه‌های بزرگ
- ساختمان‌های اداری و برج‌های شرکتی
- هتل‌ها و اقامتگاه‌ها
- بیمارستان‌ها و مراکز درمانی
- مدارس، دانشگاه‌ها و مراکز آموزشی
- کارخانجات تولیدی و انبارهای مسقف (دارای سیستم گرمایشی)
- مراکز داده (Data Centers) – در ترکیب با سیستم‌های پیش‌عملگر (Pre-action)
مزایای سیستم اسپرینکلر لوله تر
۱. سریع‌ترین زمان واکنش: عدم وجود هوا در لوله‌ها به معنای پاشش آب در کسری از ثانیه پس از شکستن حباب است.
۲. قابلیت اطمینان بی‌نظیر: قطعات متحرک و پیچیدگی الکترونیکی بسیار کمی دارد، بنابراین احتمال خرابی آن در لحظه نیاز، نزدیک به صفر است.
۳. هزینه راه‌اندازی و نگهداری پایین: طراحی ساده‌تر، عدم نیاز به کمپرسور هوا و شیرهای دیفرانسیلی پیچیده، باعث می‌شود اقتصادی‌ترین سیستم در بین رقبا باشد.
۴. تعمیر و نگهداری آسان: هزینه‌های تعمیر و نگهداری (طبق استاندارد NFPA25 ) بسیار پایین‌تر از سیستم‌های لوله خشک یا گازی است.
۵. بازیابی سریع پس از حریق: پس از عملیات اطفاء، تنها کافی است اسپرینکلرِ باز شده با یک نمونه جدید جایگزین شده و آبگیری مجدد انجام شود.

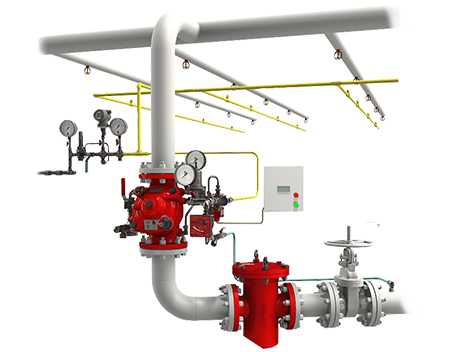

تجهیزات اصلی سیستم لوله تر
برای اجرای یک سیستم بی‌نقص، گروه تک لاد از باکیفیت‌ترین تجهیزات دارای تاییدیه‌های UL و FM استفاده می‌کند که شامل موارد زیر است:

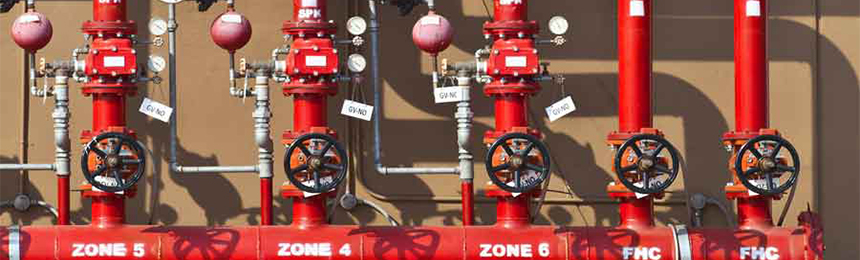

- شیر کنترل اصلی (OS&Y Valve یا شیر پروانه‌ای): برای قطع و وصل کردن جریان آب کل سیستم کاربرد دارد. وضعیت باز یا بسته بودن آن با چشم قابل تشخیص است.
- شیر یک‌طرفه هشداردهنده (Alarm Check Valve): شیری که علاوه بر جلوگیری از برگشت آب به شبکه شهری، عبور جریان آب (در اثر باز شدن اسپرینکلر) را حس کرده و سیگنال مکانیکی و الکتریکی تولید می‌کند.
- فلوسوئیچ (Waterflow Detector): سنسوری با یک پاروی پلاستیکی داخل لوله که با حرکت آب، آلارم الکتریکی را به پنل اعلام حریق می‌فرستد.
- سرهای اسپرینکلر (Sprinkler Heads): در انواع و دماهای مختلف متناسب با خطر حریق فضا.
- اتصال آتش‌نشانی (FDC – Fire Department Connection): شیرهای دوقلویی که بیرون ساختمان نصب می‌شوند تا ماشین‌های آتش‌نشانی بتوانند در صورت نیاز، آب اضافی را به داخل شبکه اسپرینکلر پمپاژ کنند.
- شیر تست و تخلیه (Test and Drain Valve): تجهیزی برای شبیه‌سازی جریان یک اسپرینکلر جهت تست سلامت آلارم‌ها و همچنین تخلیه آب سیستم برای تعمیرات.
- گیج‌های فشار (Pressure Gauges): برای نظارت مداوم بر فشار آب سیستم.
- لوله‌ها و اتصالات: شبکه‌ای از لوله‌های فولادی (سیاه، گالوانیزه) با اتصالات جوشی، رزوه‌ای یا کلمپی (Grooved) با محاسبات دقیق سایزینگ توسط نرم‌افزارهای مهندسی.
چرا گروه تک لاد؟
طراحی سیستم اسپرینکلر لوله تر نیازمند محاسبات پیچیده هیدرولیکی است تا اطمینان حاصل شود دورترین اسپرینکلر نیز فشار و دبی آب کافی برای خفه کردن آتش را دریافت می‌کند. دپارتمان مهندسی حریق گروه تک لاد با تکیه بر دانش متخصصین مجرب و استفاده از نرم‌افزارهای روز دنیا، صفر تا صد طراحی، تامین متریال، نصب، اجرا و اخذ تاییدیه سازمان آتش‌نشانی را برای پروژه‌های شما تضمین می‌کند. امنیت سرمایه و جان انسان‌ها در ساختمان شما، رسالت اصلی ماست.
