CO2
ایمنی پاک برای تجهیزات حساس

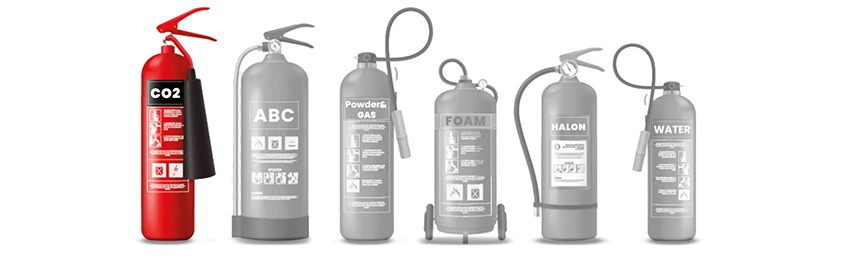

راهنمای جامع و تخصصی خاموش‌کننده‌های دستی دی‌اکسید کربن (CO2)

چرا به خاموش‌کننده‌های CO2 نیاز داریم؟ به صفحه اختصاصی معرفی «خاموش‌کننده‌های دستی دی‌اکسید کربن (CO2)» در وب‌سایت گروه تک لاد (تک لاد حریق) خوش آمدید. در عصر تکنولوژی و دیجیتال که زیرساخت‌های حیاتی، مراکز داده، تجهیزات پزشکی و تابلوهای برق شریان‌های اصلی هر کسب‌وکاری را تشکیل می‌دهند، بروز حریق می‌تواند خسارات جبران‌ناپذیری به همراه داشته باشد. استفاده از خاموش‌کننده‌های سنتی مانند آب یا پودر در این محیط‌ها، اگرچه ممکن است آتش را مهار کند، اما پسماند آن‌ها تجهیزات گران‌قیمت را برای همیشه نابود خواهد کرد. در اینجا است که خاموش‌کننده‌های CO2 به عنوان یک «عامل اطفایی پاک» (Clean Agent) وارد عمل می‌شوند. دپارتمان مهندسی تک لاد در این مقاله جامع، کالبدشکافی دقیقی از این تجهیزات حیاتی ارائه داده است تا شما با آگاهی کامل، بهترین انتخاب را برای محافظت از سرمایه‌های خود داشته باشید.

خاموش‌کننده دستی CO2 چیست؟

خاموش‌کننده CO2​​ یک سیلندر تحت فشار فولادی یا آلومینیومی بدون درز است که حاوی گاز دی‌اکسید کربن (CO2​​) می‌باشد. این گاز در دمای محیط و تحت فشار بسیار بالا (حدود 800 تا 900  psi معادل 55 تا 62 بار) به حالت مایع درآمده و درون مخزن ذخیره می‌شود.

گاز دی‌اکسید کربن یک گاز بی‌رنگ، بی‌بو، غیر سمی (در غلظت‌های پایین) و از نظر الکتریکی کاملاً نارسانا (عایق) است. این خاموش‌کننده به طور اختصاصی برای مبارزه با حریق‌های کلاس B (مایعات و گازهای قابل اشتعال مانند بنزین، حلال‌ها و رنگ‌ها) و کلاس C (تجهیزات الکتریکی برق‌دار) طراحی و استانداردسازی شده است. مهم‌ترین ویژگی هویتی این کپسول‌ها در استانداردهای بین‌المللی (مانند NFPA و  BS EN3)، داشتن نازل شیپوری شکل (Horn) و عدم وجود گیج فشار (درجه) روی شیر آن‌هاست. رنگ بدنه آن‌ها معمولاً قرمز یکپارچه (با نوار یا برچسب مشکی رنگ جهت شناسایی) می‌باشد.

مکانیسم عملکرد: CO2 چگونه هیولای آتش را مهار می‌کند؟

برای درک عملکرد فوق‌العاده این خاموش‌کننده، باید به رفتار فیزیکی گاز CO2​ هنگام خروج از سیلندر توجه کنیم. حریق برای بقا به سه عامل نیاز دارد: اکسیژن، حرارت و ماده سوختنی. خاموش‌کننده CO2​ به دو ضلع از این مثلث حمله می‌کند:

  • خفه‌کردن و جایگزینی اکسیژن (Smothering):

گاز CO2​ حدود 1.5 برابر سنگین‌تر از هوای تنفسی است. هنگامی که اهرم کپسول فشار داده می‌شود، مایع CO2​ با سرعت از لوله سیفون بالا آمده و از نازل خارج می‌شود. به محض خروج از محیط تحت فشار به فشار اتمسفر، مایع به سرعت منبسط شده و به گاز تبدیل می‌گردد. این گاز سنگین، مانند یک پتو یا ابر متراکم، روی سطح ماده در حال سوختن و شعله‌ها می‌نشیند و هوای اطراف (که حاوی حدود 21% اکسیژن است) را به کنار می‌راند. هنگامی که غلظت اکسیژن در محیط اطراف شعله به زیر 15% افت کند، واکنش احتراق متوقف شده و آتش اصطلاحاً خفه می‌شود.

  • سردسازی و شوک حرارتی (Cooling Effect):

بر اساس قوانین ترمودینامیک (اثر ژول-تامسون)، هنگامی که گاز  CO2​از فشار بالا به سرعت منبسط می‌شود، دمای آن به شدت افت می‌کند. گاز خروجی از نازل کپسول CO2​ دمایی در حدود −78درجه سانتیگراد (منفی هفتاد و هشت درجه سانتی‌گراد) یا −109∘F دارد. این سرمای شدید، ذرات یخ خشک (Dry Ice) را به صورت برفک در خروجی نازل ایجاد می‌کند. برخورد این گاز فوق‌سرد با تجهیزات و ماده سوختنی، حرارت را به سرعت کاهش داده و به مهار شعله کمک می‌کند. البته باید توجه داشت که اثر خنک‌کنندگی CO2​​ در مقایسه با آب بسیار کمتر است، اما به عنوان مکانیسم ثانویه بسیار موثر عمل می‌کند.

انواع خاموش‌کننده‌های دستی CO2

  • خاموش‌کننده‌های CO2​ بر اساس حجم، نوع کاربری و طراحی نازل به دسته‌های زیر تقسیم می‌شوند:

    الف) بر اساس ظرفیت و قابلیت حمل:

    1. خاموش‌کننده‌های قابل حمل (Portable):

    این کپسول‌ها معمولاً در وزن‌های 2، 5، 10 و 15 پوندی (تقریباً معادل 1 تا 7 کیلوگرم) تولید می‌شوند. وزن رایج در ایران معمولاً سایزهای 2، 3، 4 و 6 کیلوگرمی است. این سایزها برای استفاده سریع در ادارات، اتاق‌های سرور کوچک و آزمایشگاه‌ها ایده‌آل هستند و یک فرد بالغ به راحتی می‌تواند آن‌ها را جابجا کند.

    1. خاموش‌کننده‌های چرخ‌دار (Wheeled/Trolley):

    برای محیط‌های صنعتی بزرگ‌تر، نیروگاه‌ها، آشیانه هواپیماها و دیتاسنترهای عظیم، از مخازن بزرگ‌تر با ظرفیت‌های 10، 30 و حتی 50 کیلوگرمی استفاده می‌شود. به دلیل وزن بسیار بالای سیلندر فولادی و محتویات، این مخازن روی یک شاسی چرخ‌دار (ترولی) نصب می‌شوند تا توسط یک یا دو نفر قابل جابجایی باشند.

    ب) بر اساس طراحی نازل تخلیه:

    1. مدل‌های دارای نازل شیپوری ثابت (بدون شیلنگ):

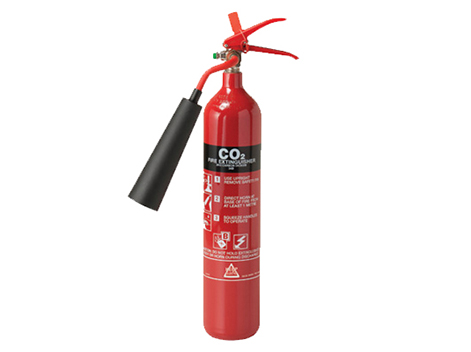

    در ظرفیت‌های کوچک (مثلاً 2 کیلوگرمی)، نازل پلاستیکی شیپوری شکل مستقیماً با یک مفصل گردان به شیر کپسول متصل است.

    1. مدل‌های شیلنگ‌دار (Hose & Horn):

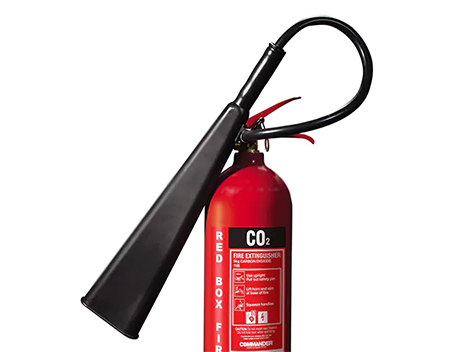

    در کپسول‌های 3 کیلوگرمی به بالا، یک شیلنگ فشار قوی (معمولاً با بافت فولادی داخلی) وجود دارد که در انتهای آن نازل شیپوری نصب شده است. این طراحی به کاربر اجازه می‌دهد کپسول را روی زمین بگذارد و فقط با هدایت نازل، به عمق حریق نفوذ کند.

اهداف، کاربردها و محدودیت‌ها

  • اهداف اصلی استفاده از این سیستم:

    هدف استراتژیک از نصب کپسول‌های CO2​ توسط تک لاد، محافظت صددرصدی از تجهیزات گران‌قیمت الکترونیکی و فضاهای تمیز (Clean Rooms) است. هدف این است که آتش خاموش شود، بدون اینکه ماده اطفایی خود باعث خرابی مضاعف شود.

    کاربردهای طلایی (مکان‌های نصب الزامی):

    • اتاق‌های سرور، دیتاسنترها و تجهیزات IT: عدم ایجاد اتصال کوتاه و عدم به جای گذاشتن گرد و غبار روی بردهای حساس (مهم‌ترین کاربرد).
    • تابلوهای برق فشار ضعیف و قوی: گاز CO2​​ رسانای برق نیست و می‌توان با حفظ فاصله ایمن، حریق قطعات برق‌دار را مهار کرد.
    • آزمایشگاه‌های شیمیایی و پزشکی: اطفاء حریق حلال‌های قابل اشتعال بدون آلوده کردن محیط استریل آزمایشگاه.
    • موزه‌ها، گالری‌های هنری و آرشیوها: جلوگیری از آسیب آب یا پودر به اسناد تاریخی و تابلوهای نقاشی (با احتیاط از نظر شوک حرارتی).
    • محیط‌های آماده‌سازی غذا و آشپزخانه‌های صنعتی: به عنوان مکمل، زیرا روی مواد غذایی پسماند شیمیایی باقی نمی‌گذارد.

    محدودیت‌ها و هشدارها (کجا نباید استفاده کرد؟):

    1. حریق کلاس A (مواد جامد مانند چوب و کاغذ): گاز CO2​ توانایی خنک‌کردن عمقی و نفوذ به منافذ چوب و پارچه را ندارد. روی جامدات فقط شعله‌های سطحی را می‌خواباند و به محض پراکنده شدن گاز، آتش به سرعت دوباره شعله‌ور (Re-ignition) می‌شود.
    2. فضاهای به شدت بسته و کوچک (Confined Spaces): تخلیه حجم زیادی از CO2​ باعث افت شدید اکسیژن می‌شود و خطر خفگی (Asphyxiation) برای پرسنل حاضر در محیط به همراه دارد.
    3. فضای باز و وزش باد: گاز CO2​ به راحتی توسط باد پراکنده شده و غلظت آن به زیر حد لازم برای اطفاء می‌رسد.
    4. حریق فلزات (کلاس D): با فلزات در حال سوختن واکنش داده و کارایی ندارد.
برای دریافت مشاوره شماره خود را وارد کنید
+98

مزایای بی‌نظیر و معایب سیستم CO2

  • مزایا:

    • بدون پسماند (Residue-Free): پس از اطفاء، گاز به طور کامل در هوا تبخیر شده و محو می‌شود. نیازی به جارو کشیدن، شستشو یا تعویض قطعات سالم نیست.
    • عایق الکتریسیته: ایمن‌ترین گزینه برای تجهیزات برقی.
    • سرعت عمل بالا: گاز به سرعت در محیط پخش شده و حریق را در عرض چند ثانیه سرکوب می‌کند.
    • عمر مفید بالا و عدم کلوخه شدن: برخلاف پودر، گاز CO2​ در طول زمان فاسد نشده یا به هم نمی‌چسبد.
    • قابلیت نفوذ سه‌بعدی: به عنوان یک گاز، می‌تواند از میان رک‌های سرور، کابل‌ها و محفظه‌های بسته عبور کند.

    معایب:

    • خطر شوک حرارتی (Thermal Shock): دمای −78درجه سانتیگراد می‌تواند باعث ترک خوردن شیشه‌های داغ، مانیتورها یا قطعات الکترونیکی بسیار حساس در اثر انقباض ناگهانی شود.
    • وزن بالای کپسول: سیلندرهای CO2​ به دلیل نیاز به تحمل فشار بالا، از فولاد ضخیم ساخته می‌شوند و از کپسول‌های پودر هم‌سایز خود بسیار سنگین‌ترند.
    • صدای مهیب هنگام تخلیه: خروج گاز تحت فشار صدای بلندی ایجاد می‌کند که ممکن است باعث ترس کاربر ناوارد شود.
    • برد پرتاب کوتاه: برد موثر آن معمولاً بین 1 تا 2.5 متر است و کاربر باید به شعله نزدیک شود.

تجهیزات و کالبدشکافی قطعات سازنده

  • یک خاموش‌کننده CO2​ استاندارد از اجزای مهندسی‌شده زیر تشکیل شده است:

    1. سیلندر (Cylinder): مخزن یکپارچه فولادی یا آلومینیومی بدون جای جوش (Seamless). به دلیل فشار بالای CO2​، این سیلندرها باید در کارخانه تست هیدرواستاتیک با فشار بسیار بالا (معمولاً بالای 250 بار) را پاس کنند.
    2. مجموعه شیر (Valve Assembly): یک شیر فلزی بسیار مقاوم (معمولاً برنجی) که وظیفه نگهداری فشار 850 psi را بر عهده دارد.
    3. شیر اطمینان (Safety Release Valve): یک دیسک پاره‌شونده کوچک روی شیر تعبیه شده است. اگر به دلیل گرمای شدید محیط، فشار درون سیلندر از حد مجاز (حدود 3000  psi) فراتر رود، این دیسک پاره شده و گاز را تخلیه می‌کند تا از انفجار مخزن جلوگیری شود.
    4. لوله سیفون (Dip Tube): لوله‌ای که از شیر تا چند میلی‌متری کف سیلندر امتداد دارد. این لوله تضمین می‌کند که به جای گاز، مایع CO2​ به بیرون رانده شود تا حداکثر حجم ماده اطفایی تخلیه گردد.
    5. نازل شیپوری (Discharge Horn): حیاتی‌ترین قطعه اختصاصی کپسول CO2​. این شیپور پهن، سرعت خروج گاز را کاهش داده و از پخش شدن بی‌هدف آن جلوگیری می‌کند. همچنین از جنس پلاستیک عایق سرما ساخته می‌شود تا از سوختگی سرمایی (Frostbite) دست کاربر جلوگیری کند.
    6. دستگیره عایق (Grip): در مدل‌های شیلنگ‌دار، یک دسته پلاستیکی پشت شیپور قرار دارد که کاربر حتماً باید آن را بگیرد، زیرا خود شیپور به شدت یخ می‌زند.
    7. پین ایمنی و پلمپ: برای جلوگیری از فشردن تصادفی اهرم.

    نکته تخصصی: خاموش‌کننده‌های   CO2​گیج فشار (عقربه) ندارند. چون دی‌اکسید کربن به صورت مایع است، فشار آن وابسته به دماست، نه مقدار ماده داخل آن. تنها راه برای فهمیدن اینکه آیا کپسول پر است یا خیر، وزن کردن کپسول است. وزن خالی کپسول (Tare Weight – TW) روی بدنه حک شده است. با کم کردن وزن خالی از وزن کل، مقدار گاز داخل آن به دست می‌آید.

گروه تک لاد؛ پیشگام در مهندسی ایمنی حریق

انتخاب تعداد، ظرفیت و جانمایی صحیح کپسول‌های CO2​​ نیازمند محاسبات دقیق مهندسی بر اساس حجم اتاق و بار حریق (Fire Load) است. اشتباه در این زمینه می‌تواند به قیمت از دست رفتن اطلاعات حیاتی دیتاسنتر یا آسیب جانی به پرسنل تمام شود.

گروه تک لاد (تک لاد حریق) با دهه‌ها تجربه و بهره‌گیری از استانداردهای  NFPA10 ، خدمات زیر را به صورت تخصصی ارائه می‌دهد:

  • تامین برترین برندهای خاموش‌کننده CO2​ دارای تاییدیه‌های UL، FM و سازمان آتش‌نشانی.
  • طراحی و جانمایی اصولی سیستم‌های اطفاء حریق دستی در دیتاسنترها و اتاق‌های برق.
  • سرویس، نگهداری، وزن‌کشی دوره‌ای، تست هیدرواستاتیک ۵ ساله و شارژ تخصصی با گاز CO2​ گرید صنعتی خالص در کارگاه‌های مدرن تک لاد.

برای ارتقای سطح ایمنی تجهیزات حساس خود و دریافت مشاوره رایگان، هم‌اکنون با دپارتمان فروش و مهندسی تک لاد تماس حاصل فرمایید. ایمنی، سرمایه‌گذاری برای فردای پایدار است.
