فن‌های فشار مثبت ساختمان
سپر نامرئی در برابر قاتل خاموش

چرا کنترل دود از مهار شعله‌ها مهم‌تر است؟

آمار و تحقیقات مهندسی حریق در سراسر جهان نشان می‌دهد که در جریان آتش‌سوزی ساختمان‌ها، بیش از 80% از تلفات جانی نه به دلیل سوختگی، بلکه به دلیل استنشاق دود سمی و خفگی رخ می‌دهد. دود ناشی از حریق، با سرعتی بسیار بیشتر از شعله‌ها حرکت کرده و در عرض چند دقیقه تمام مسیرهای فرار (به‌ویژه راه‌پله‌ها و چاهک‌های آسانسور) را پر می‌کند. برای مقابله با این پدیده مرگبار، دپارتمان مهندسی ایمنی تک لاد طراحی و اجرای «سیستم‌های مدیریت و کنترل دود مبتنی بر فشار مثبت» را بر اساس سخت‌گیرانه‌ترین استانداردهای بین‌المللی (مانند NFPA 92) و ضوابط سازمان آتش‌نشانی ارائه می‌دهد.

سیستم فن فشار مثبت (Positive Pressure System)

سیستم فشار مثبت پلکان (که گاهی با نام سیستم تزریق هوای تازه نیز شناخته می‌شود)، یک شبکه یکپارچه مکانیکی-الکترونیکی است که با هدف محافظت از مسیرهای خروج اضطراری در برابر نفوذ دود طراحی شده است.

ایده اصلی این سیستم بسیار ساده اما از نظر مهندسی به شدت کارآمد است: ایجاد سدی نامرئی از هوا. این سیستم با استفاده از فن‌های قدرتمند، هوای تازه و پاک را از محیط بیرون مکیده و به داخل فضاهای بسته و حیاتی ساختمان (نظیر راه‌پله‌های فرار، لابی‌های منتهی به پله، و چاهک‌های آسانسور ایمنی) تزریق می‌کند. این عمل باعث می‌شود که فشار هوای داخل راه‌پله، کمی بیشتر از فشار هوای طبقات مجاور (که ممکن است درگیر حریق باشند) شود. طبق استانداردهای مهندسی، این اختلاف فشار معمولاً باید بین $P a$ (پاسکال) تا $P a$ حفظ شود

مکانیسم عملکرد: فیزیک چگونه جان انسان‌ها را نجات می‌دهد؟

عملکرد این سیستم بر پایه یکی از اصول بنیادین فیزیک سیالات استوار است: هوا همیشه از محیطی با فشار بالاتر به محیطی با فشار پایین‌تر جریان می‌یابد.

سناریوی عملکرد سیستم فشار مثبت در زمان بروز حریق به شرح زیر است:

۱. کشف حریق: به محض اینکه دتکتورهای دود یا حرارت در هر طبقه‌ای از ساختمان فعال شوند، سیگنال خطر به پنل مرکزی اعلام حریق ارسال می‌گردد.

۲. فرار هوشمند: پنل اعلام حریق بلافاصله فرمانی به تابلوی کنترل سیستم فشار مثبت (MCC Panel) ارسال می‌کند و فن‌های تزریق هوا روشن می‌شوند.

۳. تزریق و ایجاد فشار: هوای تازه با حجم بالا به داخل باکس راه‌پله پمپاژ می‌شود. راه‌پله به یک محفظه تحت فشار (Pressurized Zone) تبدیل می‌گردد.

۴. سد دفاعی هوا: هنگامی که ساکنین در حال فرار، درب راه‌پله را در طبقه درگیر حریق باز می‌کنند، به دلیل فشار بالاترِ داخل راه‌پله، جریانی از هوای پاک با سرعت مشخص (طبق استاندارد معمولاً حدود متر بر ثانیه) به سمت طبقه در حال سوختن فوران می‌کند.

۵. دفع دود: این جریان تند هوا، دود و گازهای سمی را به عقب رانده و اجازه نمی‌دهد حتی ذره‌ای دود وارد مسیر فرار (راه‌پله) شود. بدین ترتیب ساکنین می‌توانند در هوایی کاملاً پاک و با دید کامل به سمت درهای خروج حرکت کنند.

انواع سیستم‌های فشار مثبت ساختمان

مهندسین گروه تک لاد بسته به معماری ساختمان، ارتفاع سازه و محاسبات دینامیک سیالات، یکی از انواع زیر را طراحی و پیشنهاد می‌دهند:

الف) سیستم تزریق نقطه‌ای یا تکی (Single Injection System)

در ساختمان‌های نسبتاً کوتاه (معمولاً کمتر از الی طبقه)، از یک فن منفرد استفاده می‌شود که معمولاً در پشت‌بام (بالای راه‌پله) یا در همکف نصب می‌گردد. هوا از یک نقطه به داخل راه‌پله دمیده می‌شود و کل محفظه را تحت فشار قرار می‌دهد.

مزیت: سادگی اجرا و هزینه پایین‌تر.
محدودیت: برای برج‌های بلند مناسب نیست، زیرا توزیع فشار در طبقات دورتر از فن، افت پیدا می‌کند.

ب) سیستم تزریق چندگانه یا شبکه‌ای (Multiple Injection System)

برای برج‌های بلندمرتبه، تامین فشار یکنواخت در تمام طبقات با یک نقطه تزریق غیرممکن است (به دلیل پدیده‌ای به نام «اثر دودکشی» یا Stack Effect). در این روش، یک کانال گالوانیزه بزرگ در کنار باکس راه‌پله از پایین تا بالا کشیده می‌شود. روی این کانال در فواصل منظم (مثلاً هر طبقه یک‌بار) دریچه‌های تزریق هوا تعبیه می‌گردد. یک فن قدرتمند مرکزی، هوا را به داخل این کانال دمیده و هوا به صورت یکنواخت در تمام طول راه‌پله پخش می‌شود.

ج) سیستم‌های دارای تخلیه فشار مازاد (Overpressure Relief)

یکی از چالش‌های بزرگ مهندسی در این سیستم‌ها، «قفل شدن درها» است. اگر فشار هوای داخل پله بیش از حد بالا برود، ساکنین (به ویژه کودکان و سالمندان) زور کافی برای باز کردن درها و ورود به پله را نخواهند داشت. (طبق استاندارد NFPA نیروی لازم برای باز کردن درب نباید از $N$ نیوتن تجاوز کند). برای حل این مشکل از دو مکانیزم استفاده می‌شود:

دمپرهای ثقلی (Barometric Dampers): دریچه‌های مکانیکی که اگر فشار از حد مجاز (مثلاً $P a$ ) فراتر رفت، خودکار باز شده و هوای اضافه را تخلیه می‌کنند.
سیستم‌های دور متغیر هوشمند (VFD-Based Systems): در این حالت پیشرفته، سنسورهای اختلاف فشار در طبقات نصب می‌شوند. اگر باز و بسته شدن درها باعث تغییر فشار شود، سنسورها به درایو (اینورتر) فن دستور می‌دهند تا دور موتور را در کسری از ثانیه کم یا زیاد کند تا فشار همیشه در حالت ایده‌آل و ایمن باقی بماند.

اهداف و کاربردهای حیاتی سیستم فشار مثبت

نصب این تجهیزات توسط متخصصین تک لاد حریق اهداف استراتژیک زیر را دنبال می‌کند:

تضمین سلامت مسیرهای فرار (Life Safety): حیاتی‌ترین هدف، ایجاد یک مسیر خروج بدون دود، با اکسیژن کافی و دید واضح برای تخلیه سریع ساکنین است.
ایجاد پایگاه عملیاتی برای آتش‌نشانان (Firefighting Staging Area): نیروهای امدادی برای اتصال شیلنگ‌ها و سازماندهی حمله به حریق، نیازمند یک محیط امن و بدون دود در نزدیکی کانون آتش هستند. راه‌پله تحت فشار این محیط را فراهم می‌کند.
جلوگیری از پدیده بک‌درَفت (Backdraft) و فلش‌اوور (Flashover): با ممانعت از ورود هوای کنترل‌نشده از طریق پله‌ها به طبقه درگیر، رفتار حریق قابل پیش‌بینی‌تر می‌شود.
حفاظت از سازه و تجهیزات آسانسور: جلوگیری از ورود گازهای اسیدی، داغ و خورنده به چاهک آسانسور که می‌تواند باعث ذوب شدن کابل‌ها و سقوط کابین شود.

کاربردهای اصلی:

۱. برج‌های مسکونی، تجاری و اداری بلندمرتبه (طبق مبحث سوم مقررات ملی ساختمان ایران، معمولاً ساختمان‌های بالای طبقه یا متر ارتفاع).

۲. بیمارستان‌ها و مراکز درمانی (که در آن‌ها تخلیه بیماران کُند است و نیاز به مناطق امن یا Refuge Areas دارند).

۳. ایستگاه‌های مترو و فضاهای زیرزمینی.

۴. هتل‌ها، مال‌ها و مراکز تجمع انبوه.

برای دریافت مشاوره شماره خود را وارد کنید

تجهیزات و اجزای سازنده سیستم

یک سیستم تهویه فشار مثبت استاندارد از قطعات الکترومکانیکی بسیار دقیقی تشکیل شده است:

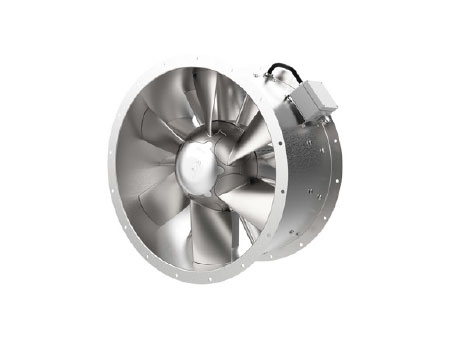

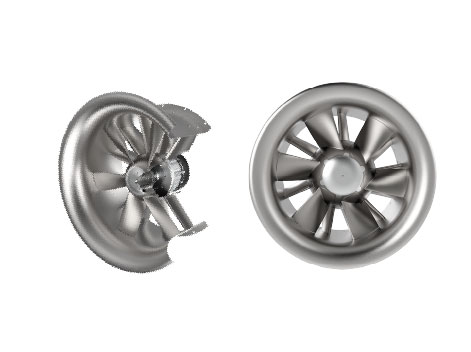

۱. فن تزریق هوا (Pressurization Fan): قلب تپنده سیستم. معمولاً از نوع فن‌های محوری (Axial) یا سانتریفیوژ (Centrifugal) با ظرفیت هوادهی بسیار بالا ( بالا). این فن‌ها باید دارای استانداردهای مقاومت در برابر شرایط جوی و عملکرد مداوم باشند.

۲. الکتروموتورهای ایمن: موتورهایی که استهلاک پایین داشته و ترجیحاً در کلاس‌های حرارتی بالا طراحی شده‌اند.

۳. درایو فرکانس متغیر (VFD / Inverter): قطعه‌ای الکترونیکی برای کنترل هوشمند سرعت و دور موتور فن بر اساس نیاز لحظه‌ای ساختمان.

۴. سنسورهای اختلاف فشار (Differential Pressure Transmitters): حسگرهای فوق‌حساس که به طور مداوم فشار داخل پله و محیط بیرون را اندازه‌گیری کرده و به تابلوی کنترل گزارش می‌دهند.

۵. دمپرهای موتوردار (Motorized Dampers): دریچه‌هایی که مسیر ورود هوای تازه را باز کرده و در حالت عادی (برای جلوگیری از ورود گرد و غبار یا هوای سرد/گرم) بسته هستند.

۶. کانال‌های انتقال هوا (Ductwork): از جنس ورق گالوانیزه که باید کاملاً هوابند (Seal) شده باشند تا از نشتی فشار جلوگیری شود.

۷. تابلوی کنترل یکپارچه (Control Panel): مغز متفکر سیستم که رابط بین سیستم اعلام حریق، سنسورها و فن‌هاست.

مزایا و برتری‌های اجرای سیستم توسط متخصصین تک لاد

حفاظت $100%$ در برابر خفگی: موثرترین روش اثبات‌شده در مهندسی حریق برای مقابله با تلفات ناشی از دود.
واکنش آنی: فعال‌سازی اتوماتیک در کمتر از چند ثانیه پس از تشخیص حریق.
استقلال عملکرد: برخلاف سیستم‌های اسپرینکلر که مستقیماً با آتش درگیرند، این سیستم مستقل از محل دقیق حریق، مسیرهای فرار را ایمن می‌کند.
ارتقاء گرید ایمنی ساختمان: افزایش ارزش افزوده ملک و تسریع در روند اخذ پایان‌کار و تاییدیه نهایی آتش‌نشانی.

خدمات تخصصی گروه تک لاد حریق در زمینه سیستم‌های فشار مثبت

طراحی سیستم فشار مثبت نیازمند محاسبات پیچیده ریاضی و درک عمیق از رفتار سیالات است. کوچکترین اشتباه در محاسبه افت فشار کانال‌ها، نشتی درها (Door Leakage Area) یا اثر دودکشی، سیستم را در زمان حریق کاملاً فلج کرده و حتی می‌تواند نتیجه معکوس (مکش دود به داخل پله) داشته باشد.

دپارتمان مهندسی گروه تک لاد خدمات زیر را با بالاترین کیفیت ارائه می‌نماید:

محاسبات دقیق و شبیه‌سازی نرم‌افزاری: استفاده از نرم‌افزارهای معتبر جهانی نظیر جهت شبیه‌سازی رفتار جریان هوا و توزیع فشار در تمام طبقات ساختمان پیش از اجرا.
تامین تجهیزات اورجینال: ارائه باکیفیت‌ترین فن‌ها، اینورترها و سنسورهای فشار از برندهای معتبر داخلی و خارجی دارای تاییدیه‌های و و سازمان آتش‌نشانی.
نصب، کابل‌کشی نسوز و هوابندی اصولی: اجرای دقیق زیرساخت‌ها توسط تکنسین‌های مجرب.
راه‌اندازی، تست و بالانس نهایی (Commissioning): انجام تست‌های میدانی (اندازه‌گیری نیروی بازشوی درها با نیرو‌سنج و تست دود سرد) جهت اثبات عملکرد سیستم به ناظران سازمان آتش‌نشانی و اخذ قطعی تاییدیه‌ها.
