سیستم اطفاء حریق واتر میست فشار پایین
سیستم اطفاء حریق واتر میست فشار پایین (Low Pressure Water Mist):
در دنیای مدرن مهندسی ایمنی و حفاظت از حریق، یافتن راهکاری که همزمان قدرت اطفاء بالایی داشته باشد و خسارات جانبی ناشی از آب را به حداقل برساند، یک اولویت اساسی است. دپارتمان مهندسی گروه تک لاد (تک لاد حریق) با درک این نیاز حیاتی، به معرفی تخصصی و جامع «سیستم اطفاء حریق واتر میست فشار پایین» (Low Pressure Water Mist) می‌پردازد. این سیستم که ترکیبی هوشمندانه از مکانیزم اسپرینکلرهای سنتی و تکنولوژی غبار آب (Water Mist) است، انتخابی مقرون‌به‌صرفه و کارآمد برای طیف وسیعی از کاربری‌ها محسوب می‌شود.
سیستم واتر میست فشار پایین (Low Pressure) چیست؟
سیستم واتر میست فشار پایین، یکی از زیرمجموعه‌های سیستم‌های اطفاء حریق مبتنی بر آب (غبار آب) است که برای تولید قطرات بسیار ریز آب (Micro-droplets) در فشارهای کاری نسبتاً پایین طراحی شده است.
بر اساس تعریف دقیق استاندارد انجمن ملی حفاظت از حریق آمریکا (NFPA750 )، سیستم واتر میست فشار پایین سیستمی است که در آن بیشترین فشار کاری شبکه لوله‌کشی و نازل‌ها برابر با 12.1 bar یا کمتر از آن باشد. در این سیستم‌ها، قطر اکثر قطرات آب تولید شده کمتر از 1000 μm (میکرون) است.
تفاوت اصلی این سیستم با اسپرینکلرهای معمولی در طراحی مهندسیِ نازل‌ها نهفته است. در حالی که اسپرینکلرها آب را به صورت قطرات درشت و با حجم بالا تخلیه می‌کنند، نازل‌های واتر میست فشار پایین، آب را با همان فشار شبکه‌های معمولی، به مهِ رقیق‌تری تبدیل می‌کنند که سطح تماس بسیار بیشتری با آتش دارد.

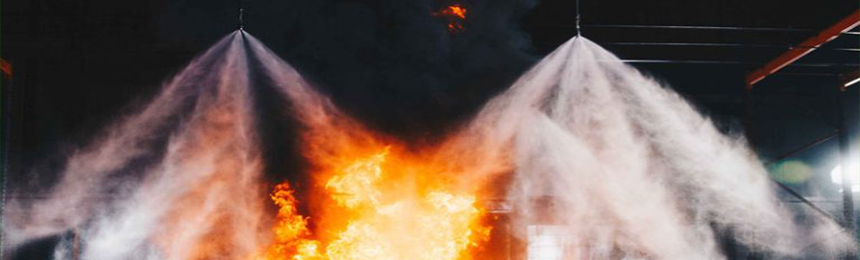

مکانیزم و نحوه عملکرد سیستم
سیستم واتر میست فشار پایینِ ارائه شده توسط گروه تک لاد، به جای تمرکز صرف بر خیس کردن مواد سوختنی، با بهره‌گیری از فیزیک ترمودینامیک و به طور همزمان بر سه عنصر مثلث آتش (حرارت، اکسیژن و ماده سوختنی) غلبه می‌کند:
۱. سردسازی و جذب حرارت شدید (Cooling Effect):
به دلیل ریز بودن قطرات (زیر 1000 μm)، مساحت سطحِ کلِ حجم آبِ تخلیه شده به شدت افزایش می‌یابد. این قطرات ریز با قرار گرفتن در مجاورت شعله و حرارت، به سرعت تبخیر می‌شوند. از آنجا که آب برای تبدیل شدن به بخار (گرمای نهان تبخیر) انرژی بسیار زیادی نیاز دارد، این فرآیند باعث افت ناگهانی و شدید دمای محیط حریق و خنک‌سازی شعله می‌شود.
۲. کاهش موضعی اکسیژن (Local Oxygen Depletion):
هنگامی که قطرات ریز آب در تماس با آتش تبخیر می‌شوند، حجم آن‌ها به صورت تصاعدی افزایش می‌یابد (هر قطره آب پس از تبخیر حدود 1700 تا 1600 برابر منبسط می‌شود). این حجم عظیم بخار آب در اطراف منبع حریق، جایگزین اکسیژن شده و با خفه کردن موضعی آتش، از رسیدن اکسیژن به ماده سوختنی جلوگیری می‌کند.
۳. انسداد تشعشعات حرارتی (Radiant Heat Blocking):
توده‌ای از غبار آب که در فضا پخش می‌شود، مانند یک سپر حرارتی عمل می‌کند. این پرده‌ی رطوبتی، مانع از انتقال حرارت تابشی به اشیاء و مواد قابل اشتعال مجاور شده و از گسترش (Flashover) آتش جلوگیری به عمل می‌آورد.
انواع سیستم‌های واتر میست فشار پایین
مهندسان طراح در گروه تک لاد، بر اساس شرایط محیطی، ریسک حریق و نیاز کارفرما، سیستم Low Pressure Water Mist را در چهار پیکربندی اصلی طراحی و اجرا می‌کنند:
۱. سیستم لوله تر (Wet Pipe System):
رایج‌ترین و ساده‌ترین نوع است. در این سیستم، لوله‌ها همواره پر از آب تحت فشار هستند. نازل‌ها از نوع حباب‌دار (تک‌عملگر حرارتی) می‌باشند و به محض رسیدن دمای محیط به حد نصاب، حباب شیشه‌ای نازل شکسته شده و آب به شکل غبار تخلیه می‌شود. (مناسب برای محیط‌های دارای گرمایش).
۲. سیستم لوله خشک (Dry Pipe System):
در محیط‌هایی که خطر یخ‌زدگی آب در لوله‌ها وجود دارد (مانند پارکینگ‌های باز یا سردخانه‌ها)، لوله‌ها با هوای فشرده یا نیتروژن پر می‌شوند. پس از فعال شدن نازل در اثر حرارت، ابتدا هوا تخلیه شده و سپس آب وارد شبکه شده و به صورت مه پاشیده می‌شود.
۳. سیستم پیش‌عملگر (Pre-Action System):
برای محیط‌های بسیار حساس به آب (مانند موزه‌ها یا بایگانی‌ها) استفاده می‌شود. در این حالت، لوله‌ها خالی از آب هستند و برای ورود آب به شبکه و تخلیه از نازل‌ها، به دو تاییدیه نیاز است: اول تشخیص حریق توسط سیستم اعلام حریق (دتکتورها) و دوم شکسته شدن حباب نازل.
۴. سیستم سیلابی یا غرقابی (Deluge System):
در این سیستم تمامی نازل‌ها از نوع “باز” (بدون حباب حرارتی) هستند. شبکه لوله‌کشی خالی از آب است. به محض تشخیص حریق توسط دتکتورها، شیر کنترل مرکزی (Deluge Valve) باز شده و غبار آب به طور همزمان از تمامی نازل‌های یک زون (Zone) تخلیه می‌شود تا کل فضا را پوشش دهد.
اهداف طراحی و اجرا
اجرای این سیستم توسط گروه تک لاد اهداف کلیدی زیر را دنبال می‌کند:
- کاهش چشمگیر خسارات آب (Water Damage): مصرف آب این سیستم نسبت به اسپرینکلرهای سنتی بین %50 تا 70% کمتر است که از تخریب اموال جلوگیری می‌کند.
- اطفاء حریق در مراحل اولیه: واکنش سریع و کاهش دمای محیط در ثانیه‌های ابتدایی حریق.
- حفظ ایمنی افراد: این سیستم هیچ‌گونه گاز سمی تولید نمی‌کند و سطح اکسیژن را برای تنفس انسان کاهش نمی‌دهد.
- مقرون‌به‌صرفه‌بودن در مقایسه با فشار بالا: کاهش هزینه‌های لوله‌کشی و پمپ نسبت به سیستم‌های واتر میست فشار بالا (High Pressure).
کاربردهای سیستم واتر میست فشار پایین
سیستم Low Pressure Water Mist برای فضاهایی با خطر حریق سبک (Light Hazard) و معمولی، و همچنین محیط‌هایی که محدودیت تامین آب دارند، گزینه‌ای ایده‌آل است:
- ساختمان‌های تاریخی و موزه‌ها: به دلیل مصرف کم آب و عدم تخریب آثار باستانی.
- هتل‌ها، بیمارستان‌ها و مراکز مسکونی/تجاری: جایگزینی زیبا، کارآمد و ایمن‌تر برای اسپرینکلرهای قدیمی.
- فضاهای اقامتی روی عرشه کشتی‌ها (Marine Accommodation Areas): به دلیل محدودیت وزن مخازن آب در کشتی‌ها.
- تونل‌های تاسیساتی و ترانشه‌های کابل: برای خنک‌سازی سریع کابل‌ها بدون ایجاد سیلاب.
- کتابخانه‌ها و مراکز بایگانی اسناد: جهت جلوگیری از خمیر شدن اسناد کاغذی در صورت بروز حریق.
مزایا و نقاط قوت (ارزش افزوده)
انتخاب این سیستم از طریق خدمات مهندسی گروه تک لاد، مزایای رقابتی متعددی برای پروژه‌های شما به همراه دارد:
۱. هزینه اجرای پایین‌تر نسبت به سیستم‌های فشار بالا: از آنجا که فشار کاری زیر 12.1 bar است، نیازی به لوله‌های استنلس استیل فشار قوی یا پمپ‌های بسیار گران‌قیمتِ جابجایی مثبت نیست. می‌توان از پمپ‌های سانتریفیوژ استاندارد و لوله‌های مقرون‌به‌صرفه‌تری (مانند CPVC تایید شده، مس یا گالوانیزه/فولادی با پوشش‌های خاص) استفاده کرد.
۲. قابلیت اتصال به شبکه آب شهری (در صورت تایید): در برخی پروژه‌های مسکونی و تجاری، در صورت کفایت فشار و دبی آب شبکه، می‌توان سیستم را با کمترین تجهیزات پمپاژ به شبکه متصل کرد.
۳. کاهش سایز مخازن ذخیره آب: به دلیل مصرف پایین سیال اطفایی، فضای کمتری در موتورخانه ساختمان برای مخازن آب اشغال می‌شود.
۴. پاکسازی و بازگشت به کار سریع: پس از اطفاء حریق، تنها با تهویه محیط، بخار آب خارج شده و نیازی به عملیات سنگین تخلیه آب از کف ساختمان نیست.
۵. سازگاری کامل با محیط زیست (Green Technology): هیچ‌گونه ماده شیمیایی مخرب لایه اوزون (مانند گازهای قدیمی) در این سیستم وجود ندارد.
تجهیزات و قطعات تشکیل‌دهنده
عملکرد بی‌نقص این سیستم نیازمند استفاده از قطعات باکیفیت و دارای تاییدیه‌های بین‌المللی (مانند UL، FM یا VdS) است که تماماً توسط شرکت تک لاد تامین می‌گردد:

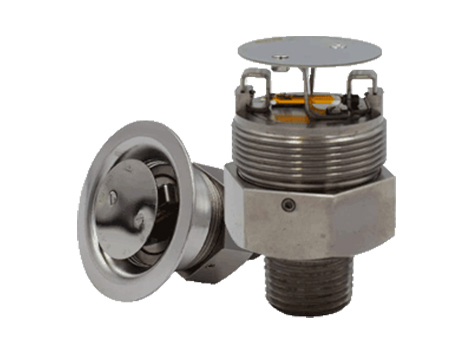

- نازل‌های واتر میست فشار پایین (LPWM Nozzles): قلب تپنده سیستم که با استفاده از تکنولوژی Deflector (پخش‌کننده) یا ساختارهای گردابی (Swirl) در داخل نازل، آبِ با فشار معمولی را به قطرات ریز تبدیل می‌کند.
- پمپ‌های تامین فشار (Pumps): پمپ‌های سانتریفیوژ (گریز از مرکز) که فشار آب را به حد نصاب مورد نیاز (معمولاً بین 5 bar تا 12 bar در پشت نازل‌ها) می‌رسانند.
- فیلترها و استرینرها (Strainers): از آنجایی که سوراخ (Orifice) نازل‌های واتر میست نسبتاً کوچک است، وجود فیلترهای قدرتمند و ضدزنگ در مسیر لوله‌کشی برای جلوگیری از گرفتگی نازل‌ها توسط ذرات معلق آب، کاملاً الزامی است.
- شیرآلات کنترلی (Control Valves): شامل شیرهای هشدار تر (Wet Alarm Valve)، شیرهای سیلابی (Deluge Valve) یا شیرهای پیش‌عملگر که جریان آب را به سمت زون‌های مختلف کنترل می‌کنند.
- شبکه لوله‌کشی: برخلاف سیستم‌های فشار بالا که الزاماً به استیل نیاز دارند، در سیستم فشار پایین بر اساس استاندارد سازنده، می‌توان از لوله‌های پلیمری نسوز (مثل CPVC)، مس، یا فولاد گالوانیزه/سیاه با در نظر گرفتن تمهیدات جلوگیری از خوردگی استفاده کرد.
- مخزن ذخیره آب: منبع تامین آب تمیز و فیلتر شده سیستم.
نتیجه‌گیری و تعهد گروه تک لاد
- سیستم اطفاء حریق واتر میست فشار پایین (Low Pressure Water Mist)، نمایانگر تکامل هوشمندانه سیستم‌های آبی در صنعت ایمنی است. این سیستم با ایجاد تعادلی بی‌نظیر میان هزینه تمام‌شده پایین، سادگی اجرا و کاهش چشمگیر خسارات ناشی از آب‌گرفتگی، انتخابی استراتژیک برای محافظت از دارایی‌های ارزشمند، فضاهای مسکونی لوکس، مراکز تجاری و اماکن تاریخی به شمار می‌رود.
- گروه تک لاد (تک لاد حریق) با سال‌ها تجربه موفق در زمینه مشاوره، طراحی، تامین و اجرای سیستم‌های اعلام و اطفاء حریق، مفتخر است که سیستم‌های واتر میست فشار پایین را با استفاده از معتبرترین برندهای جهانی و مطابق با سخت‌گیرانه‌ترین استانداردهای NFPANFPANFPA به کارفرمایان محترم ارائه نماید. تیم مهندسی ما از مرحله امکان‌سنجی و محاسبات هیدرولیکی نرم‌افزاری تا نصب، راه‌اندازی و نگهداری دوره‌ای، در کنار شما خواهد بود تا ایمنی بی‌قید و شرط را برای پروژه‌های شما تضمین کند. جهت مشاوره تخصصی و بررسی قابلیت اجرای این سیستم در پروژه خود، با کارشناسان دپارتمان مهندسی تک لاد تماس حاصل فرمایید.
