سیستم اطفاء حریق واتر میست فشار بالا (High Pressure Water Mist): اوج تکنولوژی در مهار حریق
در دنیای مدرن حفاظت از حریق، تقاضا برای سیستم‌هایی که قدرت اطفاء بالا، سرعت عمل، حداقل خسارت به تجهیزات و سازگاری با محیط زیست را به طور همزمان ارائه دهند، روز به روز در حال افزایش است. دپارتمان مهندسی گروه تک لاد (تک لاد حریق) با افتخار یکی از پیشرفته‌ترین و کارآمدترین تکنولوژی‌های روز دنیا را برای محافظت از دارایی‌های ارزشمند شما معرفی می‌کند: سیستم اطفاء حریق واتر میست فشار بالا (High Pressure Water Mist). این سیستم که بر پایه استانداردهای معتبر جهانی نظیر 750 NFPA طراحی و اجرا می‌شود، به عنوان جایگزینی بی‌نظیر برای سیستم‌های گازی و اسپرینکلرهای سنتی در فضاهای حساس شناخته می‌شود. در این مقاله جامع تخصصی که برای وب‌سایت تک لاد تدوین شده است، به بررسی عمیق و همه‌جانبه این سیستم پیشرفته می‌پردازیم.
بخش اول: سیستم واتر میست فشار بالا چیست؟
سیستم واتر میست یا «غبار آب»، یک تکنولوژی پیشرفته اطفاء حریق بر پایه آب است که با تبدیل آب به قطرات بسیار ریز (میکرو قطره)، کارایی آب را در مهار آتش به طرز شگفت‌انگیزی افزایش می‌دهد. بر اساس استاندارد NFPA750 ، سیستم‌ها بر اساس فشار کاری دسته‌بندی می‌شوند.
سیستم واتر میست فشار بالا (High Pressure) سیستمی است که شبکه لوله‌کشی و نازل‌های آن در فشارهای بسیار بالا، یعنی از 34.5 bar34bar (معادل 500 psi) تا 120 bar و حتی در برخی طراحی‌ها تا 140 bar کار می‌کنند.

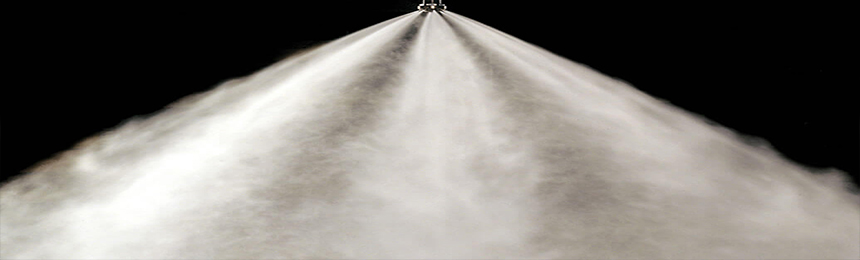

در این فشارهای فوق‌العاده، آبی که از اوریفیس‌های (روزنه‌های) بسیار دقیق نازل‌ها خارج می‌شود، به مه غلیظی از قطرات میکرونی تبدیل می‌شود. قطر این قطرات معمولاً کمتر از 100 μm (میکرومتر) است. برای درک بهتر، یک قطره آب خروجی از اسپرینکلر معمولی را می‌توان به هزاران میکرو قطره در سیستم واتر میست فشار بالا تبدیل کرد. این کاهش شدید حجم قطره، سطح تماس کل آب را با حرارت آتش به صورت تصاعدی افزایش داده و رفتاری شبیه به گازهای اطفاء حریق به آب می‌بخشد، با این تفاوت که هیچ‌یک از خطرات زیست‌محیطی یا سمی گازها را ندارد.
بخش دوم: مکانیزم و نحوه عملکرد سیستم (چگونه عمل می‌کند؟)
۱. سردسازی فوق‌سریع و جذب حداکثری حرارت (Maximum Cooling Effect):
به دلیل ریز بودن فوق‌العاده قطرات، سطح تماس آب با محیط اطراف به شدت افزایش می‌یابد (یک لیتر آب در سیستم واتر میست، سطحی معادل ۲۰۰ متر مربع برای تبادل حرارت ایجاد می‌کند). هنگامی که این غبار آب وارد محیط داغ آتش می‌شود، در کسری از ثانیه تبخیر می‌گردد. فرآیند تبدیل آب به بخار نیازمند جذب انرژی گرمایی عظیمی (گرمای نهان تبخیر) است. این تبخیر آنی، دمای هسته حریق و محیط اطراف را به سرعت به زیر نقطه اشتعال کاهش داده و آتش را مهار می‌کند.
۲. خفه‌کردن موضعی و جابجایی اکسیژن (Local Oxygen Depletion):
هنگامی که قطرات غبار آب در مجاورت شعله تبخیر می‌شوند، حجم آب حدود 1600 تا 1700 برابر منبسط می‌شود. این حجم عظیم از بخار آب که دقیقاً در نقطه حریق تولید می‌شود، اکسیژن موجود در پایه شعله را به بیرون رانده و غلظت اکسیژن را به صورت موضعی به سطحی کاهش می‌دهد که ادامه احتراق غیرممکن می‌شود. مزیت این روش این است که اکسیژن کل اتاق کاهش نمی‌یابد، بلکه تنها در محل شعله اکسیژن رقیق می‌شود؛ لذا برای تنفس انسان خطری ندارد.
۳. مسدودسازی تشعشعات حرارتی (Radiant Heat Attenuation):
توده متراکم غبار آب، مانند یک سپر حرارتی عمل کرده و پرتوهای مادون قرمز ساطع شده از آتش را جذب و پراکنده می‌کند. این امر از انتقال حرارت به تجهیزات حساس مجاور، کابل‌ها و دیوارها جلوگیری کرده و مانع از گسترش حریق (Flashover) می‌شود.
بخش سوم: انواع سیستم‌های واتر میست فشار بالا
سیستم‌های فشار بالای ارائه‌شده توسط گروه تک لاد از نظر منبع تامین فشار و همچنین نوع شبکه لوله‌کشی به انواع زیر تقسیم می‌شوند:
الف) بر اساس منبع تامین فشار:
۱. سیستم‌های پمپی (Pump-based Systems):
در این سیستم‌ها از پمپ‌های فشار بالای پیستونی (Plunger Pumps) برای تامین فشار (معمولاً بین 100 bar تا 140 bar) استفاده می‌شود. این سیستم‌ها به یک مخزن آب متصل هستند و می‌توانند تا زمان وجود آب در مخزن، پاشش را ادامه دهند. این نوع برای ساختمان‌های بزرگ، موزه‌ها، هتل‌ها و تونل‌ها که نیازمند حفاظت پیوسته و گسترده هستند، ایده‌آل است.
۲. سیستم‌های سیلندری (Cylinder-based Systems):
این سیستم‌ها شامل مخازن تحت فشار نیتروژن و مخازن آب هستند. گاز نیتروژن با فشار بالا به عنوان نیروی محرکه عمل کرده و آب را با فشار زیاد به داخل شبکه می‌راند. این سیستم‌ها مستقل از نیروی برق هستند و برای فضاهای کوچکتر، دورافتاده، موتورخانه‌ها، توربین‌ها و اتاق‌های سرور بسیار مناسب می‌باشند.
ب) بر اساس نوع شبکه و عملکرد (مشابه اسپرینکلرها):
۱. سیستم لوله تر (Wet Pipe): لوله‌ها همواره پر از آب تحت فشار هستند و با شکستن حباب حرارتی نازل، آب بلافاصله به صورت موضعی تخلیه می‌شود.
۲. سیستم لوله خشک (Dry Pipe): برای مناطق سردسیر؛ لوله‌ها پر از هوای فشرده‌اند و پس از عملکرد نازل، آب وارد لوله می‌شود.
۳. سیستم پیش‌عملگر (Pre-Action): بالاترین ضریب ایمنی برای دیتاسنترها. نیازمند تشخیص دود توسط دتکتورها برای ورود آب به لوله و سپس شکستن حباب نازل برای پاشش است.
۴. سیستم سیلابی (Deluge): نازل‌ها باز هستند و با فرمان پنل اعلام حریق، غبار آب به صورت یکپارچه کل حجم اتاق را پر می‌کند (Total Flooding). مناسب برای محفظه توربین‌ها و ترانسفورماتورها.
بخش چهارم: اهداف و کاربردهای سیستم فشار بالا
اهداف اصلی گروه تک لاد از پیشنهاد این سیستم:
- اطفاء سریع و قطعی حریق‌های کلاس A (مواد جامد)، کلاس B (مایعات قابل اشتعال) و کلاس C/E (تجهیزات الکتریکی).
- حداقل‌سازی بی‌نظیر مصرف آب (کاهش تا 90% مصرف آب نسبت به اسپرینکلر).
- جلوگیری از آسیب‌های ناشی از آب‌گرفتگی در تجهیزات حساس و اسناد.
- تضمین تداوم کسب‌وکار (Business Continuity) با کاهش زمان پاک‌سازی پس از حریق.
کاربردهای استراتژیک:
- مراکز داده (Data Centers) و اتاق‌های سرور: به دلیل عدم آسیب آب به بردهای الکترونیکی و قابلیت جذب دود.
- صنایع نفت، گاز و پتروشیمی: حفاظت از توربین‌های گازی، اتاق‌های ژنراتور و پمپ‌خانه‌ها.
- مراکز تاریخی، موزه‌ها و کتابخانه‌های ملی: محافظت از اسناد، کتب خطی و آثار هنری ارزشمند بدون ایجاد خسارت آب.
- صنایع دریایی: موتورخانه کشتی‌ها، ناوها و زیردریایی‌ها (به دلیل وزن کم سیستم و مصرف پایین آب شیرین).
- بیمارستان‌ها و اتاق‌های عمل: حفظ ایمنی بیماران بدون نیاز به تخلیه گازهای خطرناک.
- تونل‌های شهری و متروها: کنترل دمای حریق خودروها و جلوگیری از تخریب ساختار بتنی تونل.
بخش پنجم: مزایای بی‌رقیب واتر میست فشار بالا
۱. مصرف آب فوق‌العاده پایین: این سیستم با کسری از آب مورد نیاز اسپرینکلرها کار می‌کند. این یعنی نیاز به مخازن آب بسیار کوچکتر و در نتیجه، صرفه‌جویی عظیم در فضای معماری پروژه.
۲. ایمنی ۱۰۰٪ برای انسان و محیط زیست: فاقد هرگونه مواد شیمیایی سمی است. گازهای گلخانه‌ای تولید نمی‌کند و هیچ خطری برای پرسنل حاضر در محل در زمان تخلیه ندارد.
۳. عملکرد سه‌بعدی: بر خلاف اسپرینکلرها که قطرات درشت آن‌ها تحت تاثیر گرانش فقط به پایین می‌ریزند، غبار آب مانند گاز در هوا معلق شده و به تمامی منافذ و موانع سه‌بعدی نفوذ می‌کند (حتی حریق‌های پنهان زیر میزها یا درون رک‌های سرور).
۴. عدم نیاز به ایزولاسیون کامل: بر خلاف سیستم‌های گازی (FM200 )، برای عملکرد واتر میست نیازی به هوابندی کامل اتاق و تست یکپارچگی (Room Integrity Test) نیست.
۵. لوله کشی ظریف و سبک: به دلیل حجم آب کم، سایز لوله‌های استیل این سیستم بسیار کوچک (معمولاً بین 12 mm تا 50 mm) است که اجرای آن را در سقف‌های کاذب و فضاهای محدود بسیار آسان می‌کند.
۶. شستشوی دود (Smoke Scrubbing): قطرات ریز آب ذرات معلق دود و گازهای سمی ناشی از حریق را به خود جذب کرده و باعث پاک‌سازی هوای محیط می‌شوند.
بخش ششم: تجهیزات تشکیل‌دهنده سیستم (سخت‌افزار)
سیستم واتر میست فشار بالا نیازمند تجهیزاتی با تکنولوژی ساخت بسیار بالا و تحمل فشارهای سنگین است. گروه تک لاد این تجهیزات را از معتبرترین برندهای دارای تاییدیه‌های UL, FM و VdS تامین می‌کند:
۱. پمپ‌های فشار بالا (High-Pressure Pump Skids): این پمپ‌ها معمولاً از نوع پمپ‌های پیستونی جابجایی مثبت (Positive Displacement Plunger Pumps) هستند که توانایی تولید فشار مداوم تا 140 bar را دارند. این پکیج‌ها شامل الکتروموتورها، پمپ‌های رزرو، سیستم خنک‌کننده پمپ و تابلو کنترل پیشرفته (PLC) می‌باشند.

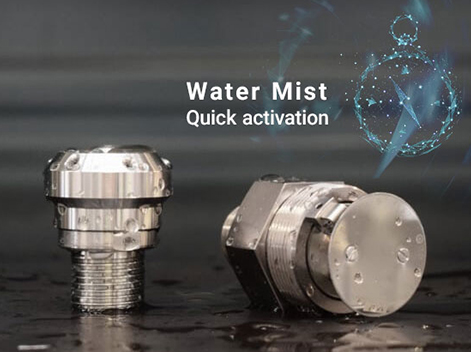

۲. نازل‌های میکرونی (Micro-Nozzles): شاهکار مهندسی این سیستم. نازل‌هایی از جنس استیل ضد زنگ که دارای اوریفیس‌های لیزری بسیار ریز و فیلترهای داخلی هستند. این نازل‌ها زاویه پاشش و الگوهای تخلیه دقیقی را بر اساس نوع حریق (حجمی یا موضعی) ایجاد می‌کنند.
۳. سیلندرهای تحت فشار: در مدل‌های سیلندری، مخازن ذخیره نیتروژن (با فشار 200 bar تا 300 bar) و مخازن ذخیره آب از جنس استیل یا فولاد با پوشش‌های ضدخوردگی استفاده می‌شوند.
۴. شیرآلات کنترلی (Section Valves): شیرهای برقی فشار بالا (High-Pressure Solenoid Valves) و شیرهای سیلابی که وظیفه هدایت غبار آب به زون‌های مختلف ساختمان را بر عهده دارند.

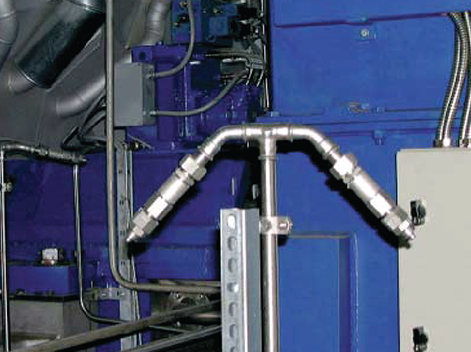

۵. لوله‌ها و اتصالات فولاد ضد زنگ: با توجه به فشارهای بالای 100 bar و حساسیت نازل‌ها به زنگ‌زدگی، تمام شبکه لوله‌کشی باید از جنس Stainless Steel رده 316Lیا 304 با اتصالات فشاری (Compression Fittings) یا جوشکاری دقیق آرگون اجرا شود.
۶. سیستم فیلتراسیون مضاعف: برای جلوگیری از گرفتگی روزنه‌های ریز نازل‌ها، استفاده از فیلترهای قدرتمند (معمولاً با مش‌های 50 تا 100 میکرون) در مسیر مکش پمپ و همچنین قبل از شیرهای زون الزامی است.
نتیجه‌گیری و کلام آخر
سیستم اطفاء حریق واتر میست فشار بالا (High Pressure Water Mist)، تلفیقی از قدرت طبیعت (آب) و نبوغ مهندسی است. این سیستم با ارائه بالاترین سطح ایمنی، کمترین میزان خسارت جانبی و تطابق کامل با الزامات زیست‌محیطی، آینده‌ی سیستم‌های اطفاء حریق محسوب می‌شود.
گروه تک لاد (تک لاد حریق) با سال‌ها تجربه درخشان در صنعت ایمنی، به عنوان یکی از پیشگامان ارائه این تکنولوژی پیچیده در کشور، آماده است تا از مرحله مشاوره ریسک‌پذیری، طراحی هیدرولیکی پیشرفته با نرم‌افزارهای تخصصی، تامین تجهیزات دارای تاییدیه‌های بین‌المللی تا نصب، راه‌اندازی و نگهداری این سیستم‌ها در کنار شما باشد. ما با اجرای دقیق این سیستم‌ها، تداوم و امنیت بی‌وقفه کسب‌وکار و دارایی‌های کلان شما را تضمین می‌کنیم. برای دریافت مشاوره تخصصی و بازدید از پروژه‌های خود، با کارشناسان دپارتمان مهندسی تک لاد در تماس باشید.
