Medium Pressure Water Mist
سیستم اطفاء حریق واتر میست فشار متوسط
سیستم اطفاء حریق واتر میست فشار متوسط (Medium Pressure Water Mist):
در صنعت ایمنی و حفاظت از حریق، انتخاب سیستم مناسب همواره نیازمند ایجاد تعادلی هوشمندانه میان قدرت اطفاء، هزینه‌های اجرا و میزان خسارات جانبی است. دپارتمان مهندسی گروه تک لاد (تک لاد حریق) با افتخار یکی از کارآمدترین و منعطف‌ترین راهکارهای روز دنیا را معرفی می‌کند: سیستم اطفاء حریق واتر میست فشار متوسط (Medium Pressure Water Mist). این سیستم به عنوان حلقه مفقوده میان سیستم‌های فشار پایین (Low Pressure) و فشار بالا (High Pressure)، ترکیبی بی‌نظیر از نفوذپذیری بالا و هزینه‌های منطقی را ارائه می‌دهد.
سیستم واتر میست فشار متوسط چیست؟
سیستم واتر میست (غبار آب) به طور کلی سیستمی است که از قطرات بسیار ریز آب (با قطر کمتر از 1000 μm) برای مهار و اطفاء حریق استفاده می‌کند. اما آنچه این سیستم‌ها را از یکدیگر متمایز می‌کند، فشار کاری شبکه است.
بر اساس طبقه‌بندی استاندارد بین‌المللی NFPA750 (استاندارد سیستم‌های حفاظت از حریق واتر میست)، سیستم واتر میست فشار متوسط سیستمی است که فشار کاری شبکه لوله‌کشی و نازل‌های آن در بازه‌ای بیشتر از 12.1 bar و کمتر از 34.5 bar قرار داشته باشد.
تولید غبار آب در این بازه فشاری باعث می‌شود که قطرات آب تولید شده، انرژی جنبشی (Kinetic Energy) بالاتری نسبت به سیستم‌های فشار پایین داشته باشند. این انرژی جنبشی بیشتر، به قطرات آب اجازه می‌دهد تا با قدرت بیشتری بر جریان‌های حرارتی صعودی (Updrafts) ناشی از آتش غلبه کرده و به هسته مرکزی حریق نفوذ کنند، در حالی که نیازی به تجهیزات فوق‌سنگین و بسیار گران‌قیمتِ سیستم‌های فشار بالا (که در فشارهای بالای 34.5 bar تا 120 bar کار می‌کنند) نیست. این ویژگی، سیستم فشار متوسط را به یک «نقطه تعادل طلایی» در مهندسی حریق تبدیل کرده است.
بخش دوم: مکانیزم و نحوه عملکرد سیستم فشار متوسط
سیستم Medium Pressure طراحی شده توسط گروه تک لاد، با بهره‌گیری از فیزیک حریق، به طور همزمان بر 3 وجه از مثلث آتش (حرارت، اکسیژن و ماده سوختنی) حمله می‌کند:
۱. سردسازی فوق‌سریع (Rapid Cooling):

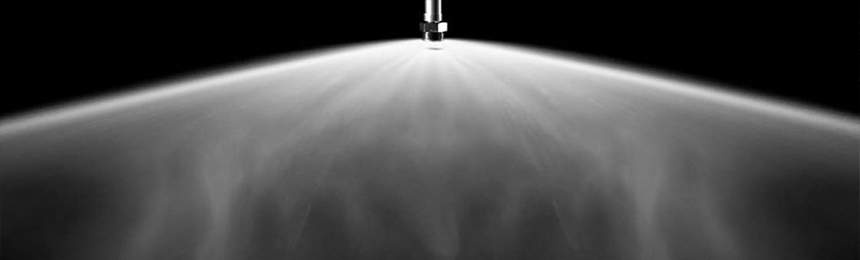

هنگامی که آب تحت فشار متوسط از نازل‌های مخصوص عبور می‌کند، به میلیون‌ها قطره ریز (میکرو قطره) تبدیل می‌شود. این قطرات به دلیل کوچکی، دارای سطح تماس (Surface Area) بسیار وسیعی هستند. با ورود به محیط داغِ حریق، آب به سرعت تبخیر می‌شود. از آنجا که تبخیر آب نیازمند جذب گرمای نهان (Latent Heat) بسیار بالایی است، دمای محیط به شدت و در عرض چند ثانیه افت می‌کند و زنجیره حرارتی حریق شکسته می‌شود.
۲. کاهش و رقیق‌سازی موضعی اکسیژن (Local Oxygen Depletion):
وقتی قطرات غبار آب در تماس با شعله تبخیر می‌شوند، حجم آن‌ها به طرز چشمگیری افزایش می‌یابد (هر لیتر آب مایع به حدود 1700 لیتر بخار تبدیل می‌شود). این انبساط عظیم و ناگهانیِ بخار آب در اطراف شعله، اکسیژن موجود در مجاورت حریق را به بیرون می‌راند و با کاهش غلظت اکسیژن به زیر سطح بحرانی (معمولاً زیر 15% تا 12%)، آتش را خفه می‌کند، بدون اینکه اکسیژن کل فضای اتاق را برای تنفس انسان کاهش دهد.
۳. انسداد تشعشعات حرارتی (Radiant Heat Attenuation):
توده متراکم غبار آب که در فضا معلق است، مانند یک پرده عایق عمل کرده و اشعه‌های مادون قرمز ساطع شده از آتش را جذب و پراکنده می‌کند. این امر از انتقال حرارت به تجهیزات، دیوارها و مواد قابل اشتعال مجاور جلوگیری کرده و مانع از گسترش ثانویه حریق (Flashover) می‌شود.
انواع سیستم‌های واتر میست فشار متوسط
کارشناسان تک لاد حریق بر اساس نوع کاربری، کلاس حریق و شرایط محیطی، این سیستم را در 444 پیکربندی استاندارد طراحی و اجرا می‌کنند:
۱. سیستم لوله تر (Wet Pipe):
لوله‌ها همواره پر از آبِ تحت فشار هستند. نازل‌ها دارای حباب حرارتی حساس به دما می‌باشند. با رسیدن حرارت به نازل، حباب می‌شکند و تخلیه غبار آب فوراً و به صورت موضعی (تنها در محل حریق) آغاز می‌شود. مناسب برای محیط‌های اداری، هتل‌ها و فضاهای دارای گرمایش دائم.
۲. سیستم لوله خشک (Dry Pipe):
در مناطقی که خطر یخ‌زدگی آب در لوله‌ها (مثل سردخانه‌ها یا پارکینگ‌های باز) وجود دارد، شبکه لوله‌کشی با هوای فشرده پر می‌شود. پس از ترکیدن حباب نازل در اثر حرارت، ابتدا هوا خارج شده و سپس آب با فشار وارد شبکه شده و از نازل تخلیه می‌گردد.
۳. سیستم پیش‌عملگر (Pre-Action):
بالاترین سطح ایمنی برای جلوگیری از تخلیه تصادفی. لوله‌ها خالی از آب هستند. برای فعال شدن سیستم، سیستم اعلام حریق (دتکتورها) باید دود یا حرارت را تشخیص دهد تا شیر برقی مسیر آب را باز کند، و سپس حرارت باید حباب نازل را بشکند تا پاشش انجام شود. ایده‌آل برای دیتاسنترها، اتاق‌های سرور، موزه‌ها و کتابخانه‌های مرجع.
۴. سیستم سیلابی (Deluge):

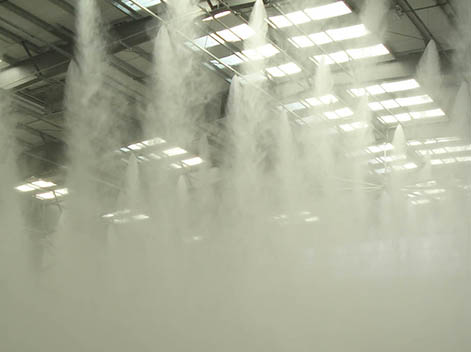

تمامی نازل‌ها از نوع باز (بدون حباب) هستند و شبکه لوله‌کشی خالی از آب است. با تشخیص حریق توسط دتکتورها، شیر کنترل مرکزی باز شده و غبار آب به صورت همزمان از تمامی نازل‌های منطقه (زون) تحت پوشش تخلیه می‌شود تا کل حجم فضا را مه فرا گیرد (Total Flooding). مناسب برای موتورخانه‌ها، محفظه توربین‌ها و ترانسفورماتورها.
بخش چهارم: اهداف سیستم فشار متوسط
استفاده از راهکار فشار متوسط (Medium Pressure) با اهداف استراتژیک زیر توسط مهندسان تک لاد پیشنهاد می‌گردد:
- ایجاد تعادل بهینه: پر کردن فاصله عملکردی بین سیستم‌های ارزان‌تر فشار پایین (که نفوذپذیری کمتری در حریق‌های پنهان دارند) و سیستم‌های گران‌قیمت فشار بالا.
- افزایش نفوذپذیری: غلبه بر جریان‌های هوای گرمِ ناشی از حریق‌های کلاس B (مایعات قابل اشتعال) و کلاس A عمیق.
- حداقل‌سازی آسیب‌های آب: مصرف آب این سیستم نسبت به اسپرینکلرهای کلاسیک بین 50% تا 80% کمتر است.
- حفاظت از جان افراد و محیط زیست: عدم استفاده از گازهای شیمیایی سمی و حفظ ایمنی تنفسی پرسنل.
کاربردهای سیستم واتر میست فشار متوسط
قابلیت‌های منحصربه‌فرد این سیستم، آن را برای طیف وسیعی از صنایع و کاربری‌های حساس به گزینه‌ای ایده‌آل تبدیل کرده است:

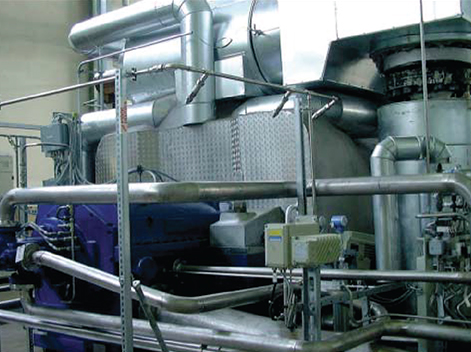

- صنایع تولید برق و انرژی: محفظه توربین‌های گازی و بخار، اتاق ژنراتورها و ترانسفورماتورهای داخلی.
- مراکز داده (Data Centers) و اتاق‌های مخابراتی: به دلیل مصرف آب ناچیز و قابلیت جذب بالای دود و حرارت بدون تخریب سرورها (به صورت Pre-action).
- صنایع دریایی و کشتیرانی: موتورخانه کشتی‌ها (Machinery Spaces)، عرشه‌های مسافربری، به دلیل محدودیت وزن سیستم و مخازن در شناورها.
- محیط‌های صنعتی و کارخانجات: دستگاه‌های CNC، سرخ‌کن‌های صنعتی، ماشین‌آلات چاپ و تونل‌های رنگ.
- ساختمان‌های تجاری، هتل‌ها و بایگانی‌ها: محافظت از اسناد، آثار هنری و فضاهای پرتردد که نیازمند پاک‌سازی سریع پس از حریق هستند.
مزایای منحصربه‌فرد (چرا فشار متوسط؟)
انتخاب سیستم Medium Pressure Water Mist مزایای رقابتی متعددی را برای کارفرمایان گروه تک لاد به همراه دارد:
۱. راندمان اطفاء بالاتر از فشار پایین: به لطف فشار تا 34.5 bar، قطرات ریزتر و با شتاب بیشتری تولید می‌شوند که توانایی نفوذ به لایه‌های پنهان آتش و فضاهای دارای موانع فیزیکی را دارند.
۲. کاهش چشمگیر هزینه‌ها نسبت به فشار بالا: عدم نیاز به پمپ‌های جابجایی مثبت فوق‌العاده گران‌قیمت و امکان استفاده از لوله‌های استیل با رده فشاری پایین‌تر یا حتی در برخی موارد لوله‌های مسی مخصوص، هزینه تمام‌شده پروژه را به شدت کاهش می‌دهد.
۳. مصرف آب بسیار کم: نیاز به مخازن ذخیره آب بسیار کوچکتر در موتورخانه ساختمان نسبت به سیستم‌های اسپرینکلر سنتی، که باعث آزادسازی فضای مفید معماری می‌شود.
۴. قطر لوله‌های کوچکتر: به دلیل حجم آب مصرفی کمتر، سایز لوله‌های شبکه کوچکتر است که اجرای آن را در سقف‌های کاذبِ دارای محدودیت فضا، بسیار آسان‌تر می‌کند.
۵. عدم نیاز به ایزولاسیون کامل فضا: برخلاف سیستم‌های اطفاء گازی که نیازمند آب‌بندی کامل اتاق (Room Integrity) برای حفظ غلظت گاز هستند، سیستم واتر میست نیازی به هوابندی کامل فضا ندارد و باز ماندن یک درب یا پنجره، مانع از عملکرد آن نمی‌شود.
کلام آخر
- سیستم اطفاء حریق واتر میست فشار متوسط (Medium Pressure Water Mist)، نماد مهندسی هوشمند در مهار حریق است. این سیستم با پر کردن شکاف بین سادگیِ سیستم‌های فشار پایین و قدرت خیره‌کننده سیستم‌های فشار بالا، یک راهکار بهینه از نظر اقتصادی و عملکردی برای محافظت از دارایی‌های باارزش و فضاهای پیچیده ارائه می‌دهد.
- گروه تک لاد (تک لاد حریق)، به عنوان یکی از پیشگامان ارائه راهکارهای نوین حفاظت از حریق، آمادگی کامل دارد تا با تکیه بر دانش فنی مهندسان مجرب خود، خدمات مشاوره، طراحی نرم‌افزاری (محاسبات هیدرولیکی پیشرفته)، تامین تجهیزات اورجینال، نصب و راه‌اندازی سیستم‌های واتر میست فشار متوسط را برای پروژه‌های صنعتی، تجاری و دیتاسنترهای شما به انجام رساند. حفاظت از جان و سرمایه شما، تخصص و تعهد ماست. جهت کسب اطلاعات بیشتر و دریافت مشاوره تخصصی، با دپارتمان مهندسی تک لاد در تماس باشید.
