راهنمای جامع سیستم جعبه آتش‌نشانی کلاس سه (Class III Fire Hose Cabinet): تلفیق قدرت حرفه‌ای و واکنش سریع
در مهندسی ایمنی و اطفاء حریق ساختمان‌های مدرن، انتخاب سیستم لوله‌کشی ایستاده (Standpipe System) مناسب، مرز بین کنترل موفقیت‌آمیز یک بحران و بروز یک فاجعه جبران‌ناپذیر را تعیین می‌کند. بر اساس استانداردهای بین‌المللی، به ویژه استاندارد 14NFPA (انجمن ملی محافظت در برابر آتش آمریکا)، سیستم‌های ایستاده به سه کلاس اصلی تقسیم می‌شوند. در حالی که سیستم کلاس یک مختص نیروهای زبده آتش‌نشانی و سیستم کلاس دو برای استفاده ساکنین آموزش‌دیده طراحی شده است، سیستم کلاس سه (Class III) شاهکار مهندسی حریق در تلفیق این دو قابلیت است. این سیستم جامع‌ترین پوشش حفاظتی را ارائه می‌دهد.
سیستم جعبه آتش‌نشانی کلاس سه چیست؟
جعبه آتش‌نشانی کلاس سه (Class III Standpipe System)، یک سیستم ترکیبی پیشرفته است که امکانات هر دو سیستم کلاس یک و کلاس دو را در یک ایستگاه واحد یا در مجاورت هم فراهم می‌کند. این سیستم به گونه‌ای طراحی شده است که هم نیازهای عملیاتی با حجم آب بسیار بالا برای آتش‌نشانان حرفه‌ای و هم نیاز به واکنش سریع با حجم آب قابل کنترل برای ساکنین آموزش‌دیده ساختمان را به طور همزمان برآورده سازد.
به عبارت فنی‌تر، سیستم کلاس سه باید دارای هر دو خروجی زیر باشد:
- یک اتصال شیلنگ با قطر 2.5 اینچ (65 میلی‌متر) جهت استفاده آتش‌نشانان سازمان آتش‌نشانی که به حجم عظیمی از آب نیاز دارند.
- یک ایستگاه شیلنگ با قطر 1.5 اینچ (38 میلی‌متر) (یا هوزریل‌های استاندارد 1 اینچی) جهت استفاده ساکنین یا پرسنل تاسیسات و نگهبانی ساختمان در دقایق اولیه حریق.
این یکپارچگی به این معناست که رایزرهای تغذیه‌کننده این سیستم باید توانایی تامین دبی و فشار مورد نیاز برای سنگین‌ترین سناریوهای حریق را داشته باشند.
مکانیزم و نحوه عملکرد سیستم کلاس سه
عملکرد این سیستم بر پایه دسترسی چندگانه و قابلیت اطمینان بالا بنا شده است. رایزرهای اصلی آب در این سیستم از طریق پمپ‌های قدرتمند آتش‌نشانی ساختمان تغذیه می‌شوند. نحوه عملکرد در زمان حریق به دو سناریو تقسیم می‌شود:
سناریوی اول: واکنش اولیه توسط ساکنین (عملکرد مشابه کلاس دو)
در لحظات ابتدایی کشف حریق، یکی از پرسنل یا ساکنین آموزش‌دیده به جعبه کلاس سه مراجعه می‌کند. او شیر 1.51.51.5 اینچی را باز کرده و از شیلنگ تعبیه شده در جعبه (که معمولاً روی یک قرقره هوزریل یا هوزرک قرار دارد) استفاده می‌کند. قطر کمتر این شیلنگ باعث می‌شود نیروی پس‌زنی (لگد زدن) آب کمتر باشد و فرد بتواند با ایمنی کامل، حریق را کنترل کرده یا مسیر فرار را باز نگه دارد.
سناریوی دوم: مداخله نیروهای حرفه‌ای (عملکرد مشابه کلاس یک)
زمانی که سازمان آتش‌نشانی به محل می‌رسد، در صورتی که حریق گسترش یافته باشد، آن‌ها شیلنگ‌های 2.5 اینچی خود را به شیرهای بزرگتر تعبیه شده در سیستم کلاس سه متصل می‌کنند. خروجی 2.5 اینچی می‌تواند دبی آبی معادل حداقل 250 گالن بر دقیقه را در اختیار هر آتش‌نشان قرار دهد که برای اطفاء حریق‌های سنگین و خنک‌سازی سازه حیاتی است. در صورت نیاز، آن‌ها می‌توانند به طور همزمان از خروجی‌های 1.5 اینچی نیز بهره ببرند.

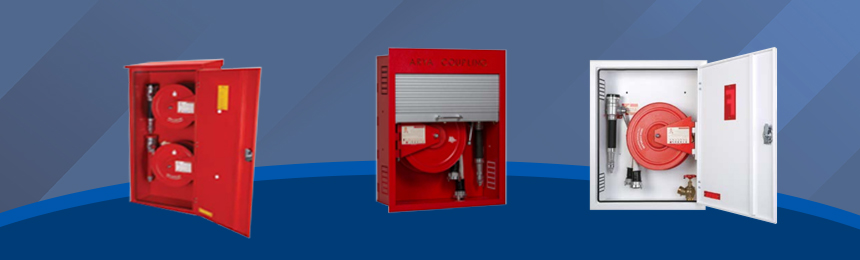

انواع جعبه‌های آتش‌نشانی کلاس سه
طراحی و اجرای سیستم‌های کلاس سه تنوع بالایی دارد و گروه تک لاد بسته به الزامات معماری و محدودیت‌های فضایی پروژه، انواع زیر را پیاده‌سازی می‌کند:
الف) بر اساس نحوه نصب و قرارگیری (نصب فیزیکی)
- توکار (Recessed): در این مدل، کل محفظه جعبه درون دیوار قرار می‌گیرد و تنها قاب دور و درب آن هم‌سطح دیوار دیده می‌شود. این روش هیچ فضایی از راهرو را اشغال نکرده و مانعی برای فرار افراد ایجاد نمی‌کند.
- نیمه توکار (Semi-Recessed): زمانی که ضخامت دیوار برای قرارگیری کل عمق جعبه کافی نیست، نیمی از جعبه داخل دیوار و نیمه دیگر بیرون می‌ماند. این مدل با لبه‌های گرد یا زاویه‌دار طراحی می‌شود تا خطر برخورد کاهش یابد.

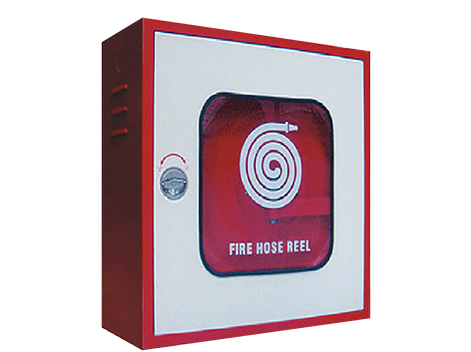

- روکار (Surface Mounted): جعبه مستقیماً روی سطح دیوار نصب می‌شود. این مدل بیشتر در پارکینگ‌ها، محیط‌های صنعتی، انبارها و پروژه‌های بازسازی که امکان تخریب دیوار وجود ندارد، استفاده می‌گردد.
ب) بر اساس طراحی داخلی و چیدمان تجهیزات
- کابینت‌های تک‌قلو با تجهیزات ترکیبی: یک جعبه بزرگ که درون آن یک شیر 2.5 اینچی به همراه تبدیل و یک سیستم هوزریل یا هوزرک 1.5 اینچی به صورت فشرده جانمایی شده‌اند.

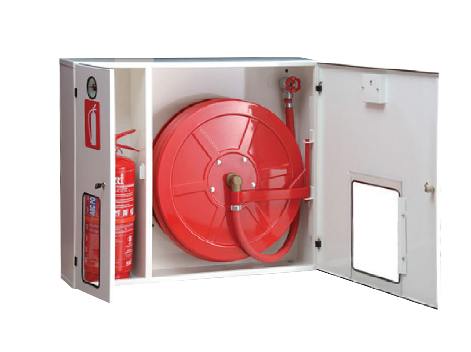

- کابینت‌های دوقلو (دو کابین): محفظه‌هایی که از وسط به دو بخش تقسیم شده‌اند؛ یک بخش مختص تجهیزات کلاس دو (شیلنگ و نازل 1.5 اینچی) و بخش دیگر مختص شیر 2.5 اینچی آتش‌نشانی و یا کپسول‌های خاموش‌کننده دستی.
- ایستگاه‌های باز (بدون کابینت): در برخی محیط‌های صنعتی، لوله رایزر به صورت اکسپوز (آشکار) اجرا شده و شیرآلات مستقیماً روی آن نصب می‌شوند و شیلنگ‌ها روی رک‌های دیواری قرار می‌گیرند.
الزامات هیدرولیکی سیستم کلاس سه (مطابق NFPA 14)
از آنجا که این سیستم باید نیازهای کلاس یک را پوشش دهد، الزامات محاسباتی آن بسیار سخت‌گیرانه است:
- دبی آب: سیستم باید بتواند حداقل 500 gpm (گالن بر دقیقه) برای رایزر اول و 250 gpm برای هر رایزر اضافی تامین کند (حداکثر تا 1000 gpm در ساختمان‌های کاملاً اسپرینکلر شده و 1250 gpm در ساختمان‌های بدون اسپرینکلر).
- فشار: حداقل فشار خروجی در دورترین شیر 2.5 اینچی باید 100 psi (حدود 6.9 بار) باشد تا آب برد کافی برای آتش‌نشانان داشته باشد.
- کنترل فشار: فشار در خروجی‌های 1.5 اینچی نباید از 100 psi تجاوز کند تا کاربر عادی آسیب نبیند. همچنین فشار استاتیک در هیچ نقطه‌ای از شبکه نباید از 175 psi (حدود 12 بار) بیشتر شود که در این صورت استفاده از شیرهای فشارشکن (PRV) الزامی است.
اهداف نصب سیستم کلاس سه
هدف اصلی از اجرای این سیستم توسط مهندسان گروه تک لاد، ایجاد یک استراتژی دفاعی همه‌جانبه است:
- پوشش جامع سناریوهای حریق: آمادگی برای مقابله با حریق‌های کوچک (توسط ساکنین) و حریق‌های بزرگ (توسط آتش‌نشانان).
- خرید زمان طلایی: فراهم کردن امکان اطفاء اولیه تا پیش از رسیدن نیروهای امدادی.
- تسهیل عملیات آتش‌نشانی: آتش‌نشانان نیازی به کشیدن شیلنگ‌های سنگین از ماشین آتش‌نشانی در طبقه همکف تا طبقات فوقانی (مثلاً طبقه 20) ندارند؛ آن‌ها فقط شیلنگ‌های کوتاه خود را به طبقه حریق برده و به سیستم کلاس سه متصل می‌کنند.
- کاهش خسارات آب و آتش: استفاده از شیلنگ کوچکتر در حریق‌های جزئی از خسارت آب‌گرفتگی شدید جلوگیری می‌کند.
کاربردهای جعبه آتش‌نشانی کلاس سه
به دلیل قابلیت اطمینان و حجم آب بالا، کدهای ساختمانی نصب این سیستم را در موارد زیر الزام می‌کنند:
- برج‌ها و ساختمان‌های بلندمرتبه: تمام ساختمان‌هایی که ارتفاع آن‌ها از دسترس نردبان‌های ماشین آتش‌نشانی خارج است.
- مراکز تجاری بزرگ و مال‌ها (Malls): به دلیل وسعت زیاد و تجمع بالای جمعیت.
- بیمارستان‌ها و مراکز درمانی بزرگ: جایی که تخلیه سریع بیماران غیرممکن است و حریق باید در محل مهار شود.
- مجتمع‌های صنعتی، پالایشگاه‌ها و انبارها: مکان‌هایی با بار حریق (Fire Load) بسیار بالا.
- پایانه‌های مسافربری، فرودگاه‌ها و ایستگاه‌های مترو: محیط‌های وسیع با نیاز به واکنش‌های متنوع امدادی.
مزایای انتخاب سیستم کلاس سه
- انعطاف‌پذیری بی‌نظیر: تنها سیستمی است که تمامی رده‌های کاربری (عادی تا فوق حرفه‌ای) را پوشش می‌دهد.
- کاهش زمان واکنش سازمان آتش‌نشانی: با در دسترس بودن شیرهای قدرتمند 2.5 اینچی در تمامی طبقات، زمان استقرار نیروها (Set-up time) به حداقل می‌رسد.
- ایمنی چندلایه: حتی اگر بخشی از تجهیزات (مثل شیلنگ ساکنین) آسیب دیده باشد، شیر اصلی برای آتش‌نشانان همچنان قابل استفاده است.
- ارتقاء ارزش ایمنی ملک: نصب این سیستم نشان‌دهنده رعایت بالاترین استانداردهای ایمنی بوده و در اخذ تاییدیه‌های قانونی نقش بسزایی دارد.
تجهیزات و قطعات تشکیل‌دهنده جعبه کلاس سه
یک جعبه کلاس سه استاندارد که توسط گروه تک لاد تامین و اجرا می‌شود، شامل المان‌های زیر است:
- کابینت (محفظه اصلی): ساخته شده از ورق‌های ضخیم فولادی، گالوانیزه یا استنلس استیل با رنگ الکترواستاتیک مقاوم در برابر حریق و خوردگی.
- شیر قطع و وصل 2.5 اینچی (Angle Valve): از جنس برنج فورج شده، با دنده‌های استاندارد (مانند NST یا BS) جهت اتصال سریع کوپلینگ‌های آتش‌نشانی.
- شیر و ایستگاه شیلنگ 1.5 اینچی: شامل یک شیر کاهنده یا محدودکننده فشار (در صورت نیاز) برای تغذیه شیلنگ ساکنین.
- شیلنگ حریق ساکنین: معمولاً از نوع هوزریل (لاستیکی نیمه‌سخت با قطر 1 اینچ) به طول 20 الی 300 متر، یا شیلنگ تخت برزنتی (با قطر 1.5 اینچ) قرار گرفته روی رک.
- نازل (Nozzle): نازل‌های قابل تنظیم (سه حالته: جت، اسپری، قطع) برای شیلنگ کلاس دو.
- اتصالات و تبدیل‌ها: مانند کوپلینگ‌های استورز (Storz) یا رزوه‌ای، درپوش‌های زنجیردار برای شیرهای 2.5 اینچی جهت جلوگیری از ورود زباله.
- تجهیزات جانبی (اختیاری): کپسول‌های آتش‌نشانی پودر و گاز یا CO_2که در فضاهای تعبیه شده داخل کابینت قرار می‌گیرند، تبر آتش‌نشانی و علائم شبرنگ استاندارد.
چرا طراحی و اجرای سیستم کلاس سه را به گروه تک لاد بسپاریم؟
محاسبات هیدرولیکی، سایزینگ لوله‌ها، انتخاب پمپ‌ها و زون‌بندی فشاری در سیستم‌های کلاس سه از پیچیده‌ترین بخش‌های مهندسی حریق است. یک اشتباه محاسباتی می‌تواند منجر به ترکیدگی لوله‌ها بر اثر فشار بالا یا عدم خروج آب کافی در لحظه حریق گردد.
گروه مهندسی تک لاد با سال‌ها تجربه موفق در پروژه‌های ملی و بین‌المللی، خدمات صفر تا صد این سیستم‌ها را بر اساس ضوابط سازمان آتش‌نشانی و مقررات ملی ساختمان ارائه می‌دهد:
- طراحی و شبیه‌سازی دقیق با نرم‌افزارهای پیشرفته مهندسی حریق.
- تامین جعبه‌ها، شیرآلات و تجهیزات با تاییدیه‌های معتبر جهانی (UL/FM) و ملی.
- نصب استاندارد توسط تکنسین‌های مجرب.
- تست، راه‌اندازی و ارائه خدمات نگهداری دوره‌ای.
برای دریافت مشاوره تخصصی، بررسی نقشه‌های معماری و استعلام قیمت طراحی و اجرای سیستم‌های کلاس سه، همین امروز با کارشناسان گروه تک لاد در ارتباط باشید. امنیت پایدار پروژه‌های خود را با دانش مهندسی تک لاد تضمین کنید.
