قطره‌هایِ میکرونی، قدرتِ مافوقِ تصور
مهارِ هوشمندانه حریق با تکنولوژی واتر میست
سیستم اطفاء حریق واتر میست (Water Mist):
با پیشرفت تکنولوژی در مهندسی حریق، نیاز به سیستم‌هایی که علاوه بر قدرت بالای خاموش‌کنندگی، کمترین آسیب را به تجهیزات و محیط زیست وارد کنند، بیش از پیش احساس می‌شود. دپارتمان مهندسی گروه تک لاد (تک لاد حریق) با افتخار این مقاله جامع را جهت معرفی کامل «سیستم اطفاء حریق اتوماتیک واتر میست» (Water Mist Fire Suppression System) تدوین نموده است. این سیستم نوآورانه، با بهره‌گیری از خواص بی‌نظیر آب و فناوری پیشرفته اتمایز کردن (پودر کردن) آن، جایگزینی بسیار کارآمد برای سیستم‌های اسپرینکلر سنتی و گازهای شیمیایی به شمار می‌رود. در ادامه، بر اساس استانداردهای معتبری چون 750NFPA ، به بررسی دقیق ماهیت، مکانیزم، انواع، کاربردها و تجهیزات این سیستم می‌پردازیم.
سیستم اطفاء حریق واتر میست چیست؟
سیستم واتر میست یا «غبار آب»، یک سیستم اطفاء حریق پیشرفته مبتنی بر آب است که از شبکه لوله‌کشی، پمپ‌های فشار بالا (یا سیلندرهای تحت فشار) و نازل‌های مخصوص برای تولید قطرات بسیار ریز آب استفاده می‌کند.
بر اساس تعریف استاندارد NFPA750 ، سیستم واتر میست سیستمی است که در آن قطر 99% از قطرات آب تولید شده (در ضخیم‌ترین بخش اسپری) باید کمتر از 1000 μm (میکرون) یا همان 1 mm باشد. برای درک بهتر این موضوع، باید بدانید که قطرات آب در سیستم‌های اسپرینکلر معمولی قطری بین 1000 تا 5000 μm دارند.
تبدیل آب به این مهِ غلیظ و ریز، سطح تماس آب با حرارت را به شدت افزایش می‌دهد و باعث می‌شود سیستم واتر میست با مصرف آبی معادل 10%تا 20% سیستم‌های سنتی، کارایی به مراتب بالاتری در سرکوب حریق داشته باشد.
مکانیزم و نحوه عملکرد سیستم چگونه است؟
قدرت جادویی واتر میست در فیزیکِ قطراتِ ریزِ آب نهفته است. بر خلاف اسپرینکلرهای سنتی که عمدتاً با خیس کردن و خنک‌سازی مستقیمِ سطحِ در حال سوختن عمل می‌کنند، واتر میست به طور همزمان به سه ضلع مثلث آتش (حرارت، اکسیژن، ماده سوختنی) حمله می‌کند:
۱. خنک‌سازی شدید (Cooling Effect – جذب حرارت):
آب دارای ظرفیت گرمایی ویژه و گرمای نهان تبخیر بسیار بالایی است. به دلیل ریز بودن قطرات در واتر میست، سطح تماس کلی آب با آتش ده‌ها برابر افزایش می‌یابد. این قطرات ریز به محض تماس با حرارت آتش، به سرعت تبخیر می‌شوند. فرآیند تبخیر آب، حجم عظیمی از انرژی حرارتی محیط را جذب کرده و دمای شعله را به سرعت کاهش می‌دهد.
۲. خفه‌کردن موضعی و کاهش اکسیژن (Oxygen Displacement):
هنگامی که قطرات ریز آب تبخیر می‌شوند، حجم آن‌ها به طور چشمگیری افزایش می‌یابد. یک قطره آب در هنگام تبدیل شدن به بخار، تقریباً 1700 برابر (نسبت 1:1700) منبسط می‌شود. این انبساط ناگهانی و تولید بخار در مجاورت شعله، باعث جابجایی و راندن اکسیژن از اطراف حریق می‌شود. در نتیجه، آتش به دلیل کمبود موضعی اکسیژن خفه می‌شود، در حالی که سطح اکسیژن در کل اتاق برای تنفس انسان همچنان ایمن باقی می‌ماند.
۳. مسدود کردن تشعشعات حرارتی (Radiant Heat Attenuation):
مهِ غلیظی که توسط نازل‌های واتر میست در فضا پخش می‌شود، مانند یک پرده عایق عمل کرده و مانع از انتقال تشعشعات حرارتی (Radiant Heat) به اشیاء مجاور می‌شود. این ویژگی از گسترش آتش و اشتعال ثانویه مواد اطراف جلوگیری می‌کند.
انواع سیستم‌های واتر میست
سیستم‌های واتر میست توسط مهندسان گروه تک لاد بر اساس معیارهای مختلفی طراحی و دسته‌بندی می‌شوند:
الف) دسته‌بندی بر اساس فشار کاری:
۱. سیستم‌های فشار پایین (Low Pressure): در این سیستم‌ها فشار کاری شبکه لوله‌کشی کمتر از 12.1 bar (معادل 175 psi) است. این سیستم‌ها شباهت زیادی به اسپرینکلرهای سنتی دارند اما از نازل‌های مخصوصی استفاده می‌کنند.
۲. سیستم‌های فشار متوسط (Intermediate Pressure): فشار کاری در این سیستم‌ها بین 12.1 bar تا 34.5 bar (معادل 175 psi تا 500 psi) قرار دارد.
۳. سیستم‌های فشار بالا (High Pressure): فشار کاری این سیستم‌ها بیشتر از 34.5 bar (معادل 500 psi) بوده و گاهی تا 120 bar تا 140 bar نیز می‌رسد. این نوع، رایج‌ترین و موثرترین سیستم واتر میست است، زیرا فشار بالا باعث تولید ریزترین قطرات (کمتر از 100 μm) شده و قدرت نفوذ مه به داخل حریق را به شدت افزایش می‌دهد.
ب) دسته‌بندی بر اساس نحوه اتمایز کردن:
۱. سیستم تک‌سیال (Single-Fluid): فقط از آب تحت فشار استفاده می‌کند و قطرات ریز در اثر عبور آب با فشار بالا از اریفیس‌های (سوراخ‌های) بسیار کوچک نازل تولید می‌شوند.
۲. سیستم دوسیال (Twin-Fluid): آب و یک گاز فشرده (معمولاً نیتروژن یا هوای فشرده) به طور همزمان به نازل می‌رسند و ترکیب آن‌ها باعث پودر شدن آب می‌شود.
ج) دسته‌بندی بر اساس نوع عملکرد:

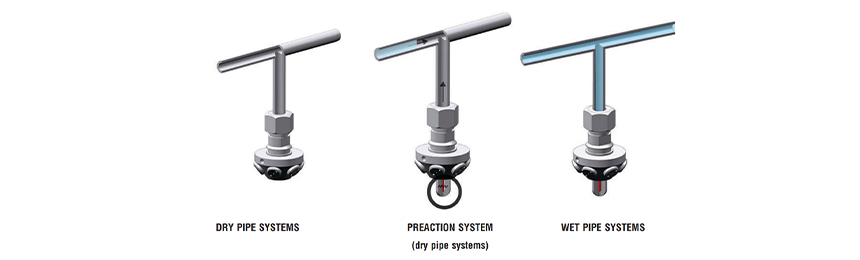

واتر میست نیز مانند اسپرینکلرها می‌تواند در قالب سیستم‌های لوله تر (Wet Pipe)، لوله خشک (Dry Pipe)، پیش‌عملگر (Pre-Action) و سیلابی (Deluge) طراحی و اجرا گردد.
اهداف طراحی سیستم واتر میست
- کاهش چشمگیر خسارات ناشی از آب: هدف اصلی جایگزینی این سیستم با اسپرینکلر، جلوگیری از آب‌گرفتگی و خرابی تجهیزات حساس است.
- حفاظت از محیط زیست: این سیستم کاملاً سبز بوده و برخلاف سیستم‌های گازی نظیر هالون، هیچ اثر مخربی بر لایه اوزون یا گرمایش زمین ندارد.
- ایمنی کامل برای جان انسان‌ها: عدم تولید گازهای سمی و عدم کاهش شدید اکسیژن کل محیط، این سیستم را برای فضاهای دارای حضور انسان ایده‌آل می‌سازد.
- تداوم کسب‌وکار (Business Continuity): به دلیل پاک‌سازی سریع پس از حریق (تنها با یک تهویه ساده بخار آب)، زمان توقف عملیات سازمان به حداقل می‌رسد.
کاربردهای صنعتی و تجاری
سیستم واتر میست قابلیت خاموش کردن حریق‌های کلاس A (مواد جامد)، کلاس B (مایعات قابل اشتعال)، کلاس C (تجهیزات الکتریکی) و کلاس KF/K (روغن‌های خوراکی) را دارد. کارشناسان تک لاد این سیستم را برای فضاهای زیر پیشنهاد می‌کنند:
۱. مراکز داده (Data Centers) و اتاق‌های سرور: واتر میست به دلیل حجم آب بسیار کم، خطر اتصال کوتاه الکتریکی را در تجهیزات IT به حداقل می‌رساند و جایگزینی عالی برای سیستم‌های گازی است.
۲. موزه‌ها، کتابخانه‌ها و آرشیوهای ملی: محافظت از اسناد تاریخی و آثار هنری که در برابر آب فراوان آسیب‌پذیرند.
۳. محفظه توربین‌های گازی و ژنراتورها: قدرت بالای واتر میست در خنک‌کاری و خفه کردن حریق‌های کلاس B ناشی از نشت روغن و سوخت.
۴. تونل‌های شهری و مترو: کنترل سریع حریق وسایل نقلیه و جذب دود و گازهای سمی توسط مهِ آب، که به فرار ایمن مسافران کمک می‌کند.
۵. صنایع دریایی و کشتی‌ها: استفاده در موتورخانه‌های کشتی‌ها به دلیل وزن کم تجهیزات و عدم نیاز به مخازن بزرگ آب.
۶. ساختمان‌های تاریخی و هتل‌های لوکس: لوله‌کشی‌های با قطر بسیار کم (اغلب استیل) که به زیبایی معماری آسیبی نمی‌رسانند.
مزایا و ارزش افزوده سیستم
۱. مصرف آب بسیار کم: کاهش مصرف آب تا 80%الی 90% نسبت به سیستم‌های اسپرینکلر متداول.
۲. کاهش وزن سیستم: به دلیل استفاده از لوله‌های با سایز بسیار کوچک (گاهی 12 mm تا 50 mm) و مخازن آب کوچکتر، بار مرده کمتری به سازه ساختمان تحمیل می‌شود.
۳. عدم نیاز به ایزولاسیون محیط: برخلاف سیستم‌های اطفاء گازی که نیازمند سیلینگ (آب‌بندی) کامل اتاق برای حفظ غلظت گاز هستند، واتر میست در فضاهای دارای روزنه و تهویه نیز به خوبی عمل می‌کند.
۴. قدرت شستشوی دود (Smoke Scrubbing): قطرات ریز آب در هوا معلق شده و ذرات کربن و دود را به خود جذب می‌کنند؛ این امر باعث پاک‌سازی هوای محیط حریق و تسهیل عملیات نجات می‌شود.
۵. شارژ ارزان و در دسترس: ماده اطفایی این سیستم تنها آب خالص (و گاهی گاز نیتروژن) است که برخلاف گازهای شیمیایی گران‌قیمت، شارژ مجدد آن بسیار کم‌هزینه و سریع است.
تجهیزات و قطعات تشکیل‌دهنده
طراحی و اجرای سیستم واتر میست نیازمند تجهیزات فوق‌تخصصی است که تامین و نصب آن‌ها توسط گروه تک لاد با بالاترین کیفیت انجام می‌پذیرد:
- واحد تامین فشار (Pump Skid یا Cylinder Bank): در سیستم‌های پمپی، از پمپ‌های جابجایی مثبت (Positive Displacement Pumps) از جنس استنلس استیل استفاده می‌شود. در فضاهای کوچکتر، از سیلندرهای حاوی آب خالص و سیلندرهای گاز محرک (نیتروژن) تحت فشار بالا استفاده می‌گردد.

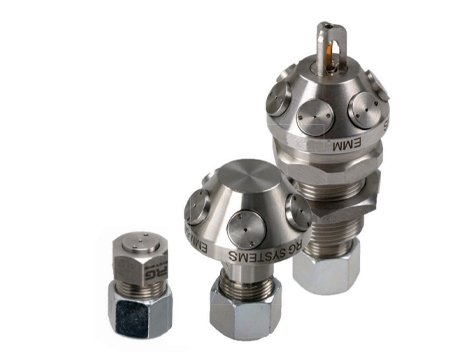

- نازل‌های واتر میست (Micro-Nozzles): این نازل‌ها شاهکار مهندسی سیالات هستند. دارای اریفیس‌های بسیار ریز بوده و اغلب مجهز به فیلترهای داخلی برای جلوگیری از گرفتگی می‌باشند. نازل‌ها می‌توانند از نوع بسته (حباب‌دار) یا باز باشند.
- شبکه لوله‌کشی و اتصالات: به دلیل فشار کاری بسیار بالا و ضرورت جلوگیری از زنگ‌زدگی (که باعث گرفتگی نازل‌ها می‌شود)، لوله‌ها و اتصالات باید منحصراً از جنس فولاد ضد زنگ با درجه تحمل فشار بالا باشند.
- سیستم فیلتراسیون آب: یکی از حیاتی‌ترین بخش‌هاست. آب ورودی به سیستم باید از فیلترهای میکرونی عبور کند تا ذرات معلق آن حذف شده و مانع از انسداد سوراخ‌های میکروسکوپی نازل‌ها گردد.
- شیرهای کنترل و مقطعی (Section Valves): شیرهای برقی و مکانیکی تحمل‌کننده فشار بالا که جریان آب را به زون‌های مختلف هدایت می‌کنند.
- مخزن آب خالص (Water Tank): معمولاً از جنس پلی‌اتیلن یا استیل، برای ذخیره آب مورد نیاز سیستم.
کلام آخر
سیستم اطفاء حریق واتر میست (Water Mist)، ترکیبی بی‌نظیر از قدرت خاموش‌کنندگی آب و فناوری‌های نوین سیالات است. این سیستم با غلبه بر نقاط ضعف اسپرینکلرهای سنتی (مصرف زیاد آب و خسارت به تجهیزات) و سیستم‌های گازی (هزینه بالای شارژ و خطرات زیست‌محیطی)، به یکی از محبوب‌ترین راهکارهای محافظت از دارایی‌های حساس در سراسر جهان تبدیل شده است.
گروه تک لاد (تک لاد حریق) به عنوان یکی از پیشگامان ارائه راهکارهای نوین مهندسی حریق، با در اختیار داشتن تیمی از مجرب‌ترین مهندسان طراح و تکنسین‌های اجرایی، آمادگی دارد تا سیستم‌های واتر میست را بر اساس بروزترین استانداردهای بین‌المللی نظیر NFPA750 برای پروژه‌های حساس شما طراحی، تامین تجهیزات و اجرا نماید. تعهد ما در تک لاد، ارائه بالاترین سطح ایمنی، تضمین کیفیت قطعات و پشتیبانی بی‌وقفه از سیستم‌های اطفاء حریق شماست. جهت کسب اطلاعات بیشتر و دریافت مشاوره تخصصی، با مهندسین ما در تماس باشید.
