سیستم اسپرینکلر لوله خشک (Dry Pipe System) چیست؟
در دنیای حفاظت از حریق، سیستم‌های اسپرینکلر آبی رایج‌ترین و موثرترین روش برای کنترل و اطفاء حریق به شمار می‌روند. معمول‌ترین نوع این سیستم‌ها، «سیستم لوله تر» (Wet Pipe System) است که در آن لوله‌ها همواره پر از آب تحت فشار هستند. اما یک چالش بزرگ و مهلک برای سیستم‌های لوله تر وجود دارد: یخ‌زدگی. اگر دمای محیط به زیر 4درجه سانتیگراد (حدود 40درجه فارنهایت) برسد، آب داخل لوله‌ها یخ می‌زند. یخ‌زدگی باعث انبساط آب، ترکیدگی لوله‌ها، از کار افتادن کامل سیستم در زمان حریق و بروز خسارات سنگین آب‌گرفتگی پس از ذوب شدن یخ می‌شود. اینجا است که سیستم اسپرینکلر لوله خشک (Dry Pipe Sprinkler System) به عنوان یک شاهکار مهندسی وارد عمل می‌شود. سیستم لوله خشک، شبکه‌ای از لوله‌ها و اسپرینکلرهای اتوماتیک (دارای حباب شیشه‌ای یا فیوز حساس به حرارت) است که در آن، شبکه لوله‌کشی مستقر در منطقه خطر، به جای آب، با هوای فشرده یا گاز نیتروژن (ازت) پر شده است. آب تحت فشار شبکه آتش‌نشانی، در پشت یک شیر مخصوص به نام «شیر لوله خشک» (Dry Pipe Valve) که در یک فضای گرم و عایق قرار دارد، متوقف می‌شود. این طراحی هوشمندانه تضمین می‌کند که تا زمانی که حریقی رخ ندهد و اسپرینکلری باز نشود، هیچ آبی وارد محیط سرد نخواهد شد. طراحی و اجرای این سیستم‌ها نیازمند محاسبات دقیق هیدرولیکی و پنوماتیکی است که بر اساس استاندارد 13NFPA توسط متخصصین گروه تک لاد انجام می‌پذیرد.
مکانیزم عملکرد سیستم لوله خشک چگونه است؟
عملکرد سیستم اسپرینکلر لوله خشک بر پایه قوانین فیزیک فشار و سطح مقطع (اصل دیفرانسیل) استوار است. برای درک کامل این سیستم، مراحل عملکرد آن را در شرایط عادی و شرایط حریق بررسی می‌کنیم:
۱. حالت آماده‌به‌کار (شرایط نرمال):
در این حالت، شبکه لوله‌کشی با هوای فشرده (تامین شده توسط یک کمپرسور هوا) پر شده است. شیر لوله خشک (Dry Pipe Valve) به گونه‌ای طراحی شده است که دارای یک دریچه (Clapper) با دو سطح مقطع متفاوت است. سطح بالایی (در تماس با هوا) بسیار بزرگ‌تر از سطح پایینی (در تماس با آب) است. این تفاوت مساحت (که معمولاً نسبتی حدود 1: 5 یا 1:6 دارد) باعث می‌شود که یک فشار هوای نسبتاً کم (مثلاً 40 psi) بتواند در برابر فشار آب بسیار بالاتری (مثلاً 100 psi) مقاومت کرده و شیر را بسته نگه دارد. در این شرایط، سیستم کاملاً پایدار است و هیچ آبی در لوله‌های منطقه سرد وجود ندارد.
۲. وقوع حریق و باز شدن اسپرینکلر:
هنگامی که حریقی رخ می‌دهد، حرارت ناشی از آتش به سمت سقف بالا می‌رود. زمانی که دمای اطراف اسپرینکلر به حد نصاب فعال‌سازی (مثلاً 68درجه سانتیگراد) برسد، حباب شیشه‌ای یا المان حرارتی آن می‌شکند. باز شدن اسپرینکلر باعث خروج سریع هوای فشرده داخل لوله‌ها به محیط می‌شود.
۳. افت فشار هوا و باز شدن شیر اصلی:
با خروج هوا از اسپرینکلرِ باز شده، فشار هوای داخل شبکه لوله‌کشی به سرعت کاهش می‌یابد. زمانی که فشار هوا به حدی برسد که دیگر نتواند بر فشار آب غلبه کند (برهم خوردن تعادل دیفرانسیلی)، دریچه (Clapper) داخل شیر لوله خشک توسط فشار آب به سمت بالا رانده شده و شیر باز می‌شود.
۴. ورود آب و عملیات اطفاء:
با باز شدن شیر، آب با فشار وارد شبکه لوله‌کشی می‌شود. آب مسیر لوله‌ها را طی کرده، هوای باقیمانده را به بیرون می‌راند و در نهایت از همان اسپرینکلری که به دلیل حرارت باز شده بود، بر روی آتش تخلیه می‌گردد. همزمان با باز شدن شیر، مقداری آب به سمت زنگ هشدار هیدرولیکی (Water Motor Gong) و سوئیچ‌های فشار (Pressure Switches) هدایت می‌شود تا آژیرهای اعلام حریق به صدا درآیند و پیام حریق به پنل مرکزی ارسال شود.
تجهیزات و قطعات اصلی سیستم لوله خشک
اجرای یک سیستم لوله خشک ایمن و کارآمد نیازمند تجهیزات تخصصی است که کیفیت آن‌ها مستقیماً بر عملکرد سیستم در زمان بحران تاثیر می‌گذارد. مهم‌ترین این تجهیزات عبارتند از:

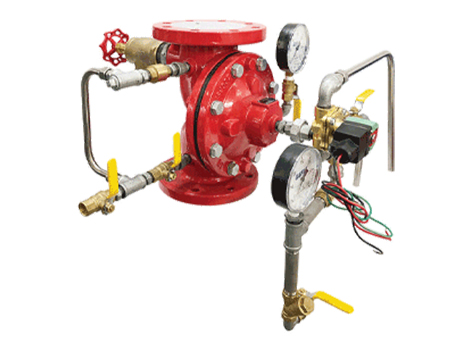

- شیر لوله خشک (Dry Pipe Valve): قلب تپنده سیستم است که وظیفه تفکیک آب و هوای فشرده را بر عهده دارد. این شیر باید در یک محیط گرم (Valve Room) نصب شود تا آبِ پشت آن یخ نزند.
- کمپرسور هوا (Air Compressor): برای تامین مداوم هوای فشرده داخل شبکه استفاده می‌شود. این کمپرسورها باید ظرفیت مناسبی داشته باشند تا در صورت افت فشار جزئی، آن را به سرعت جبران کنند و از باز شدن کاذب شیر جلوگیری نمایند. در برخی پروژه‌های حساس، به جای هوا از گاز نیتروژن استفاده می‌شود تا مشکل خوردگی لوله‌ها به حداقل برسد.
- دستگاه تنظیم و نگهداری فشار هوا (Air Maintenance Device): دستگاهی است که بین کمپرسور و شیر لوله خشک قرار می‌گیرد و وظیفه دارد فشار هوا را در یک محدوده استاندارد و ثابت نگه دارد و نوسانات جزئی را کنترل کند.
- تجهیزات تسریع‌کننده (Quick Opening Devices – QOD): یکی از چالش‌های سیستم لوله خشک، تاخیر در رسیدن آب به اسپرینکلر است، زیرا ابتدا باید هوای داخل لوله‌ها تخلیه شود. برای حل این مشکل، طبق استاندارد NFPA13 در سیستم‌های بزرگ از تجهیزاتی به نام اکسلریتور (Accelerator) یا اگزاستر (Exhauster) استفاده می‌شود. این دستگاه‌ها افت جزئی فشار هوا را به سرعت تشخیص داده و با تخلیه سریع‌تر هوا یا برهم زدن مصنوعی تعادل شیر، باعث باز شدن آنی شیر لوله خشک می‌شوند تا زمان رسیدن آب به آتش به حداکثر 60 ثانیه برسد.
- اسپرینکلرهای بسته (Closed Sprinklers): نازل‌هایی که معمولاً به صورت بالازن (Upright) نصب می‌شوند تا پس از عمل کردن و تخلیه سیستم، آبی در داخل آن‌ها باقی نماند که باعث یخ‌زدگی شود.
- سوئیچ‌های فشار (Pressure Switches): برای کنترل وضعیت فشار آب و هوا و ارسال سیگنال خطا یا حریق به سیستم اعلام حریق مرکزی.
- تجهیزات تخلیه و تست (Drain and Test Valves): برای تخلیه آب سیستم پس از عملیات اطفاء یا تست‌های دوره‌ای.
اهداف طراحی و کاربردهای سیستم لوله خشک
هدف اصلی و بنیادین از طراحی سیستم لوله خشک، محافظت از جان و مال انسان‌ها در محیط‌هایی است که استفاده از سیستم لوله تر به دلیل شرایط دمایی غیرممکن است.
- کاربردهای اصلی این سیستم شامل موارد زیر است:
۱. سردخانه‌های صنعتی و انبارهای مواد غذایی: محیط‌هایی که دمای آن‌ها دائماً زیر صفر است و آب در آن‌ها به سرعت منجمد می‌شود.
۲. پارکینگ‌های طبقاتی باز و نیمه‌باز: در مناطق سردسیر که پارکینگ‌ها در معرض هوای آزاد و سرمای شدید زمستان قرار دارند.
۳. انبارهای بدون سیستم گرمایش (Unheated Warehouses): سوله‌های بزرگ صنعتی و انبارهایی که به دلیل وسعت زیاد، گرم کردن آن‌ها توجیه اقتصادی ندارد.
۴. اسکله‌ها و سکوهای بارگیری (Loading Docks): فضاهای باز تجاری که در معرض شرایط جوی قرار دارند.
۵. اتاق‌های زیرشیروانی (Attics) و بالکن‌ها: فضاهایی در ساختمان‌های مسکونی یا تجاری که عایق حرارتی مناسبی ندارند و در زمستان بسیار سرد می‌شوند.
مزایا و معایب سیستم لوله خشک
مانند هر سیستم مهندسی دیگری، سیستم لوله خشک نیز دارای ویژگی‌های مثبت و چالش‌های خاص خود است که آگاهی از آن‌ها برای انتخاب درست الزامی است.
مزایای سیستم لوله خشک:
- مقاومت مطلق در برابر یخ‌زدگی: تنها راهکار استاندارد و مطمئن برای اطفاء حریق آبی در محیط‌های سردسیر و زیر صفر درجه.
- جلوگیری از خسارات آب‌گرفتگی ناشی از ترکیدگی: به دلیل عدم وجود آب در لوله‌ها، خطر ترکیدگی لوله‌ها در اثر انبساط یخ از بین می‌رود.
- حفاظت اتوماتیک و بی‌وقفه: مانند سایر سیستم‌های اسپرینکلر، به صورت 24 ساعته و بدون نیاز به دخالت انسان از محیط محافظت می‌کند.
چالش‌ها و معایب (که با مهندسی تک لاد مدیریت می‌شوند):
- تاخیر در پاشش آب: به دلیل نیاز به خروج هوا، رسیدن آب به اسپرینکلر چند ثانیه طول می‌کشد. این تاخیر با طراحی سایز مناسب لوله‌ها و استفاده از اکسلریتورها جبران می‌شود.
- هزینه نصب و تجهیزات بالاتر: وجود شیرآلات پیچیده دیفرانسیلی، کمپرسور و تجهیزات پنوماتیک، هزینه اولیه این سیستم را نسبت به سیستم لوله تر افزایش می‌دهد.
- پتانسیل خوردگی بالاتر (Corrosion): ترکیب رطوبت جزئی داخل لوله‌ها و اکسیژن موجود در هوای فشرده، محیطی ایده‌آل برای خوردگی و زنگ‌زدگی لوله‌ها فراهم می‌کند. امروزه برای حل این مشکل، از ژنراتورهای نیتروژن استفاده می‌شود که با حذف اکسیژن، عمر لوله‌ها را به شدت افزایش می‌دهد.
- نیاز به نگهداری تخصصی: بررسی عملکرد کمپرسور، تخلیه رطوبت (Drain) از سیستم و تست دوره‌ای شیر لوله خشک طبق استاندارد NFPA25 نیازمند پرسنل متخصص است.
چرا گروه تک لاد را برای سیستم لوله خشک انتخاب کنیم؟
طراحی و اجرای سیستم لوله خشک تنها به کشیدن چند خط لوله محدود نمی‌شود. این سیستم یک پکیج پیچیده از دینامیک سیالات، ترمودینامیک و مکانیک است. هرگونه اشتباه در محاسبه حجم لوله‌کشی (Capacity Volume)، تنظیم فشار هوا یا شیب‌بندی لوله‌ها (برای تخلیه کامل آب پس از تست)، می‌تواند به عدم عملکرد سیستم در زمان حریق یا یخ‌زدگی آب‌های باقیمانده در لوله منجر شود.
گروه تک لاد با بهره‌گیری از دانش روز دنیا، نرم‌افزارهای پیشرفته طراحی هیدرولیک و تیم اجرایی مجرب، صفر تا صد طراحی، تامین تجهیزات اورجینال دارای تاییدیه‌های UL و FM، نصب دقیق و خدمات نگهداری سیستم‌های لوله خشک را با بالاترین کیفیت ارائه می‌دهد. با تک لاد، سرمایه‌های شما حتی در یخبندان‌ترین شرایط نیز در برابر شعله‌های آتش ایمن خواهند بود.
