جعبه آتش‌نشانی کلاس یک (Class I Fire Hose Cabinet): تکیه‌گاه استراتژیک آتش‌نشانان
در مهندسی ایمنی حریق، سیستم‌های لوله‌کشی ایستاده (Standpipe Systems) نقشی حیاتی در مهار آتش‌سوزی‌های گسترده ایفا می‌کنند. استاندارد بین‌المللی NFPA 14 (استاندارد نصب سیستم‌های لوله ایستاده و شیلنگ)، این سیستم‌ها را به سه کلاس مجزا تقسیم می‌کند که در این میان، کلاس یک (Class I) به عنوان قدرتمندترین و تخصصی‌ترین شبکه برای استفاده نیروهای عملیاتی و حرفه‌ای سازمان آتش‌نشانی شناخته می‌شود.
جعبه آتش‌نشانی کلاس یک چیست؟
جعبه آتش‌نشانی کلاس یک (Class I Fire Hose Cabinet)، یک زیرساخت حیاتی اطفاء حریق است که به شبکه آبرسانی پرفشار ساختمان (رایزرهای آتش‌نشانی) متصل می‌شود. برخلاف جعبه‌های هوزریل (مخصوص ساکنین که دارای شیلنگ‌های نازک‌تر هستند)، سیستم کلاس یک منحصراً برای استفاده آتش‌نشانان حرفه‌ای و پرسنل آموزش‌دیده اورژانس طراحی شده است.
مشخصه بارز و اصلی این سیستم، تعبیه یک شیر زاویه‌دار (Angle Valve) با قطر 2.5 اینچ (معادل 65 میلی‌متر) در داخل جعبه یا روی رایزر است. این سیستم به گونه‌ای طراحی شده که حجم عظیمی از آب را با فشار بسیار بالا در اختیار تیم‌های اطفاء حریق قرار دهد. در هنگام وقوع حریق‌های سنگین که سیستم‌های اطفاء اتوماتیک (مانند اسپرینکلرها) قادر به مهار کامل آتش نیستند، آتش‌نشانان با اتصال شیلنگ‌های قطور خود به این جعبه‌ها، عملیات تهاجمی اطفاء را آغاز می‌کنند.
نحوه عملکرد سیستم جعبه آتش‌نشانی کلاس یک
سیستم کلاس یک بر پایه یک شبکه هیدرولیکی پیچیده و مهندسی شده عمل می‌کند. عملکرد این سیستم را می‌توان در مراحل زیر تشریح کرد:
- تغذیه آب و فشارسازی: شبکه رایزر کلاس یک به پمپ‌های قدرتمند آتش‌نشانی و مخازن ذخیره آب متصل است. در برخی موارد، این شبکه می‌تواند از طریق اتصال شیر سیامی (Fire Department Connection – FDC) که در بیرون ساختمان نصب می‌شود، توسط ماشین‌های پمپ‌دار سازمان آتش‌نشانی تغذیه و تحت فشار قرار گیرد.
- اتصال سریع: زمانی که تیم‌های آتش‌نشانی به طبقه درگیر حریق می‌رسند، نیازی به کشیدن شیلنگ‌های سنگین از طبقه همکف یا ماشین آتش‌نشانی تا طبقات بالا ندارند. آن‌ها مستقیماً به جعبه کلاس یک در همان طبقه یا طبقه پایین‌تر مراجعه می‌کنند.
- آبگیری از شیر 2.5 اینچی: آتش‌نشانان با استفاده از کوپلینگ‌های استاندارد، شیلنگ‌های تخت (Flat Hose) خود را به شیر 2.5 اینچی داخل جعبه متصل می‌کنند.
- کنترل جریان و اطفاء: با باز کردن فلکه شیر اصلی توسط ابزار مخصوص، آب با فشار و دبی بسیار بالا وارد شیلنگ می‌شود. نازل‌های تخصصی متصل به انتهای شیلنگ، به آتش‌نشان این امکان را می‌دهند که آب را به صورت جت (برای نفوذ به عمق آتش) یا مه‌پاش (برای سپر حرارتی و خنک‌سازی فضا) بر روی حریق هدایت کنند.

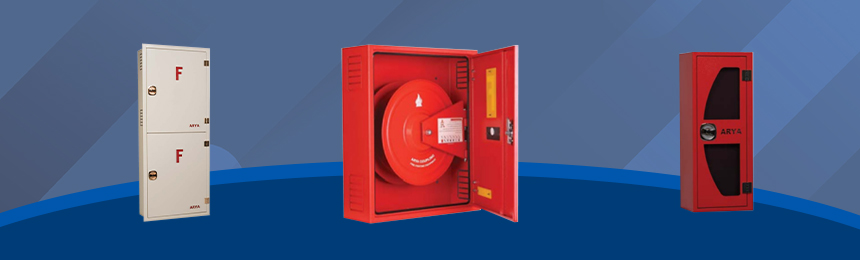

انواع جعبه‌های آتش‌نشانی کلاس یک
طراحی و انتخاب نوع جعبه به معماری ساختمان، نوع کاربری و محدودیت‌های فضایی بستگی دارد. گروه تک لاد این سیستم‌ها را در انواع زیر طراحی و تامین می‌کند:
الف) بر اساس نحوه نصب
- توکار (Recessed): بدنه جعبه به طور کامل درون دیوار قرار می‌گیرد و درب آن هم‌سطح دیوار است. این مدل در راهروهای فرار و مسیرهای خروج که نباید هیچ‌گونه مانع فیزیکی وجود داشته باشد، بسیار کاربردی و از نظر معماری ایده‌آل است.
- نیمه توکار (Semi-Recessed): بخشی از بدنه داخل دیوار و بخش کمی از آن بیرون قرار می‌گیرد. مناسب برای دیوارهایی با ضخامت کمتر که امکان قرارگیری کامل جعبه را ندارند.
- روکار (Surface Mounted): جعبه به طور کامل روی سطح دیوار نصب می‌شود. این مدل بیشتر در پارکینگ‌ها، سوله‌های صنعتی، انبارها و ساختمان‌های موجود که امکان تخریب دیوار وجود ندارد، استفاده می‌شود.
ب) بر اساس طراحی و محتویات داخلی
- جعبه تک‌منظوره (شیر حریق تنها – Valve Only): در برخی استانداردها، سیستم کلاس یک لزوماً نیازی به شیلنگ در داخل جعبه ندارد و فقط شامل یک محفظه محافظ برای شیر 2.5 اینچی است. آتش‌نشانان شیلنگ‌های مخصوص خود را به همراه می‌آورند.
- کابینت مجهز به هوزرک (Hose Rack Cabinet): جعبه علاوه بر شیر اصلی، شامل یک رک (آویز) حاوی شیلنگ تخت برزنتی (معمولاً به طول 30 متر) و یک نازل صنعتی است.

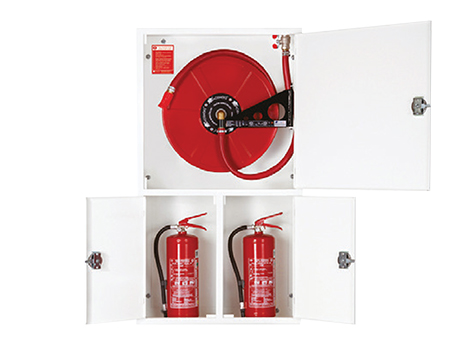

- جعبه‌های دو کابین (دوقلو): دارای دو محفظه مجزا هستند؛ یک بخش برای شیر و تجهیزات کلاس یک، و بخش دیگر برای قرار دادن کپسول‌های خاموش‌کننده دستی (مانند پودر و گاز 6 کیلویی یا CO2).
الزامات و استانداردهای هیدرولیکی (مطابق NFPA 14)
دلیل اینکه این سیستم را خط مقدم دفاع در برابر حریق می‌دانند، توانایی بالای آن در انتقال آب است. بر اساس استانداردهای بین‌المللی که مهندسین گروه تک لاد در محاسبات خود لحاظ می‌کنند:
- فشار خروجی: شیرهای کلاس یک باید قادر باشند حداقل فشار 100 psi (معادل حدود6.9 بار) را در دورترین و بالاترین نقطه سیستم تامین کنند.
- دبی آب (Flow Rate): رایزر اصلی (Standpipe) باید توانایی تامین حداقل دبی 500 gpm (گالن بر دقیقه) معادل 1892 لیتر بر دقیقه را برای شیر اول، و 250 gpm (معادل 946 لیتر بر دقیقه) را برای هر رایزر اضافی داشته باشد.
- کنترل فشار: در صورتی که فشار در نقطه اتصال از 175 psi (معادل 12.1 بار) بیشتر شود، حتماً باید از شیرهای فشارشکن (PRV) استفاده شود تا کنترل شیلنگ برای آتش‌نشانان ایمن و مقدور باشد.
اهداف نصب سیستم کلاس یک
نصب سیستم جعبه‌های آتش‌نشانی کلاس یک در ساختمان‌ها و تاسیسات، اهداف کلان زیر را دنبال می‌کند:
- تسهیل و تسریع عملیات آتش‌نشانی: در گذشته، آتش‌نشانان مجبور بودند صدها متر شیلنگ را از پله‌ها بالا ببرند که موجب اتلاف زمان طلایی (Golden Time) می‌شد. سیستم کلاس یک این مشکل را به طور کامل برطرف کرده است.
- تامین حجم آب مورد نیاز (Water Demand): مهار حریق‌های توسعه‌یافته نیازمند حجم عظیمی از آب است که کپسول‌ها یا سیستم‌های هوزریل معمولی (کلاس دو) هرگز قادر به تامین آن نیستند.
- حفاظت از سازه ساختمان: مهار سریع حریق در طبقات، از رسیدن دمای سازه‌های فلزی و بتنی به نقطه بحرانی و در نتیجه ریزش ساختمان جلوگیری می‌کند.
- کاهش ریسک جانی برای امدادگران: با دسترسی به شیرهای آب در راه‌پله‌های امن (فضاهای ایمن دوربند)، آتش‌نشانان می‌توانند با ایمنی بیشتری عملیات را هدایت کنند.
کاربردهای جعبه آتش‌نشانی کلاس یک
با توجه به حجم بالای آب و فشار زیاد این سیستم، استفاده از آن نیازمند نیروی جسمانی بالا و مهارت‌های کنترل پس‌زدگی (Recoil) شیلنگ است؛ بنابراین استفاده از آن برای ساکنین عادی ممنوع است. کاربردهای اصلی این سیستم (که توسط مقررات ملی ساختمان و سازمان آتش‌نشانی الزام شده است) عبارتند از:
- ساختمان‌های بلندمرتبه (High-rise Buildings): هر ساختمانی که ارتفاع آن از سطح زمین بیش از 23 متر تا 27 متر باشد.
- مگامال‌ها و مجتمع‌های تجاری بزرگ: به دلیل گستردگی مساحت و بار حریق (Fire Load) بسیار بالای ناشی از کالاها.
- پالایشگاه‌ها، پتروشیمی‌ها و نیروگاه‌ها: در سایت‌های صنعتی، شیرهای کلاس یک (به صورت مانیتورها یا شیرهای ایستاده) حیاتی‌ترین ابزار اطفاء حریق هستند.
- انبارهای بزرگ و مراکز لجستیک: فضاهایی که حجم بالایی از مواد قابل اشتعال در آن‌ها ذخیره می‌شود.
- بیمارستان‌های بزرگ و مراکز درمانی: جهت حفاظت از بیماران و تجهیزات گران‌قیمت پزشکی در برابر حریق‌های گسترده.
- تونل‌ها و پارکینگ‌های طبقاتی وسیع.
تجهیزات و قطعات تشکیل‌دهنده جعبه کلاس یک
یک سیستم کامل کلاس یک که توسط گروه تک لاد تامین و اجرا می‌گردد، شامل بهترین متریال‌های مورد تایید سازمان آتش‌نشانی است:

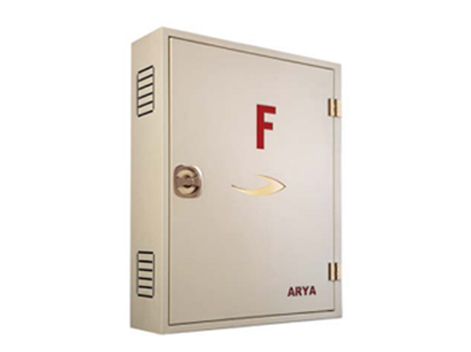

- کابینت (بدنه): از جنس ورق‌های فولادی با ضخامت حداقل 1.5تا 2 میلی‌متر، رنگ پودری الکترواستاتیک کوره ای (جهت جلوگیری از پوسیدگی) و دارای لولاهای مقاوم و قفل‌های استاندارد (بازشو با ضربه یا کلیدهای مخصوص).
- شیر زاویه‌دار آتش‌نشانی (Angle Hose Valve): با سایز 2.5 اینچ، معمولاً از جنس برنج فورج شده با روکش کروم یا رنگ قرمز، دارای دنده‌های استاندارد جهت اتصال سریع.
- شیلنگ آتش‌نشانی تخت (Flat Fire Hose): دارای روکش بیرونی از جنس الیاف مصنوعی (پلی‌استر یا برزنت) و لایه داخلی از جنس لاستیک (EPDM). طول استاندارد این شیلنگ‌ها 20 الی 30 متر است.
- اتصالات و کوپلینگ‌ها: قطعات اتصال‌دهنده از جنس آلومینیوم آلیاژی یا برنج (مدل‌های BS یا Storz) که وظیفه اتصال شیلنگ به شیر و نازل را بر عهده دارند.
- نازل (Nozzle): سرلوله‌های سه حالته (شیردار) که قابلیت تنظیم پاشش به صورت جت و پودری را دارند و از جنس پلاستیک فشرده یا برنج ساخته می‌شوند.
- علائم راهنما و هشدار: درج لیبل‌های شب‌تاب و علائم استاندارد نشان‌دهنده نوع جعبه و هشدار “مخصوص استفاده آتش‌نشانان”.
مزایای بی‌نظیر سیستم جعبه آتش‌نشانی کلاس یک
- دسترسی بی‌وقفه به شبکه آب: تا زمانی که پمپ‌ها کار می‌کنند یا ماشین آتش‌نشانی به FDC متصل است، آب به صورت نامحدود در دسترس است.
- قدرت سرکوب بسیار بالا: دبی 250 گالن بر دقیقه می‌تواند حرارت ناشی از حریق‌های بسیار بزرگ را در عرض چند دقیقه کاهش دهد.
- پوشش‌دهی شعاعی عالی: با توجه به طول شیلنگ‌های 30 متری و پرتاب آب حدود 15 متر، یک ایستگاه می‌تواند شعاعی در حدود 45 متر را پوشش دهد.
- قابلیت اطمینان (Reliability): به دلیل مکانیکی بودن سیستم و استفاده از قطعات صنعتی مقاوم، امکان خرابی این تجهیزات بسیار پایین است.
- انطباق کامل با پروتکل‌های آتش‌نشانی: این سیستم دقیقاً بر اساس نیازها و تجهیزات تیم‌های امداد شهری طراحی شده و زبان مشترک آتش‌نشانان در کل دنیا است.
خدمات متمایز گروه تک لاد (تک لاد حریق)
اجرای سیستم رایزر و جعبه‌های آتش‌نشانی کلاس یک، امری به شدت تخصصی است که مستقیماً با جان و مال انسان‌ها در ارتباط است. کوچکترین خطای محاسباتی در سایز لوله‌ها، افت فشار و یا انتخاب پمپ، می‌تواند این سیستم عظیم را در لحظه خطر بی‌مصرف کند.
گروه تک لاد با سال‌ها تجربه درخشان در صنعت ایمنی حریق کشور، پکیج کاملی از خدمات مهندسی را به کارفرمایان محترم ارائه می‌نماید:
- مشاوره و طراحی مهندسی: انجام دقیق محاسبات هیدرولیکی با نرم‌افزارهای پیشرفته مهندسی حریق، تعیین سایز لوله‌ها، انتخاب پمپ‌های استاندارد و جانمایی اصولی جعبه‌ها مطابق با مبحث سوم مقررات ملی ساختمان و استانداردهای NFPA.
- تامین تجهیزات اورجینال: ارائه انواع جعبه‌های آتش‌نشانی، شیرآلات، شیلنگ‌ها و نازل‌های دارای تاییدیه UL /FM و سازمان آتش‌نشانی با بالاترین کیفیت متریال.
- نصب و اجرای تخصصی: لوله‌کشی، جوشکاری، نصب تجهیزات و اجرای شبکه‌های رایزر خشک، تر و ترکیبی توسط تیم‌های اجرایی مجرب.
- تست‌های راه‌اندازی: انجام تست‌های هیدرواستاتیک، تست فشار و دبی برای اطمینان از عملکرد صددرصدی سیستم پیش از تحویل پروژه.
- سرویس و نگهداری دوره‌ای: بازدیدهای منظم، بررسی عدم نشتی شیرآلات، تست سلامت شیلنگ‌ها و اطمینان از آماده‌به‌کار بودن کل شبکه.
